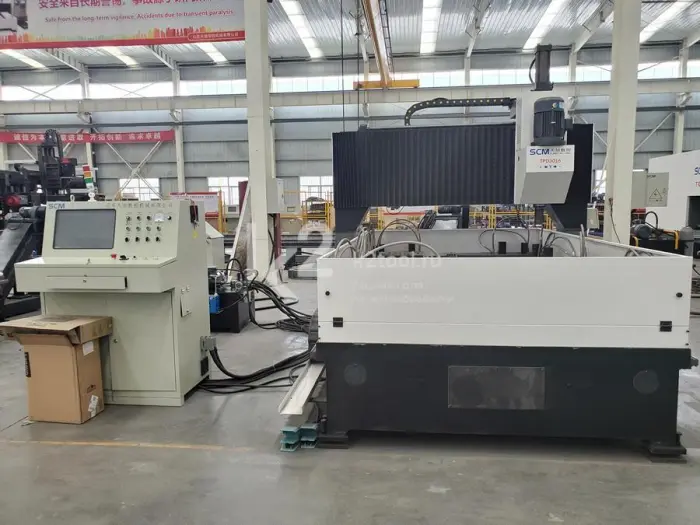

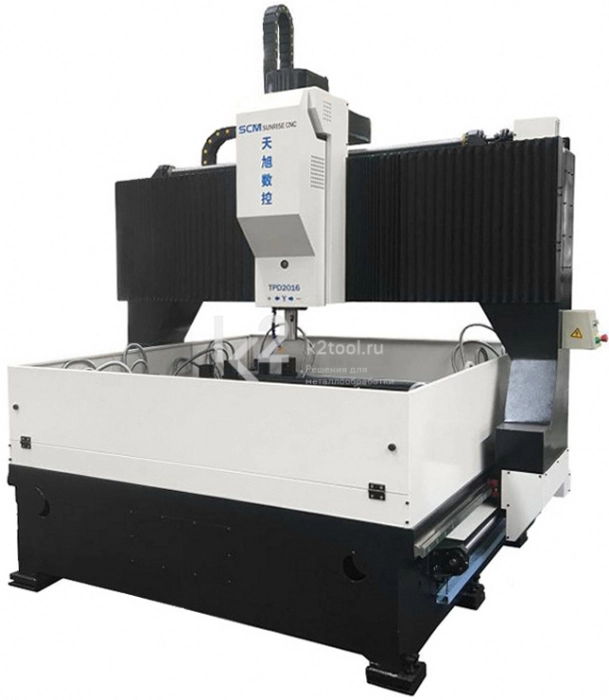

Портальный вертикально-сверлильный станок TPD3016 с ЧПУ и подвижным порталом предназначен для обработки габаритных листовых заготовок, фланцев, деталей и корпусных элементов толщиной до 100 мм.

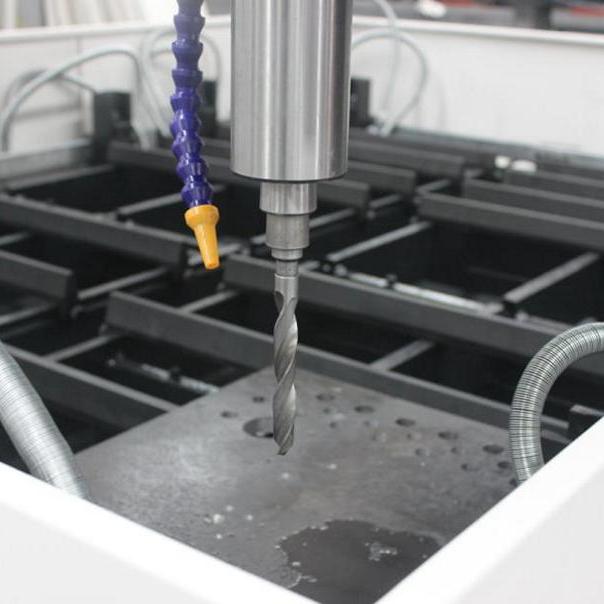

Выполняет сверление и рассверливание сквозных и глухих отверстий, зенкование, зенкерование и развертывание.
Применяется на производстве стальных конструкций, мостов, оборудования нефтехимической промышленности и в других отраслях.
Особенности
- Главный компьютер станка оснащен системой автоматического программирования и может считывать чертежи CAD/CAM-системы и NC-файлы Tekla в программу обработки.
- Серводвигатель с ШВП и линейными роликовыми направляющими осуществляет плавную подачу заготовок по трём осям.
- Автоматическая подача снижает риск возникновения неполадок и ошибок сверления.

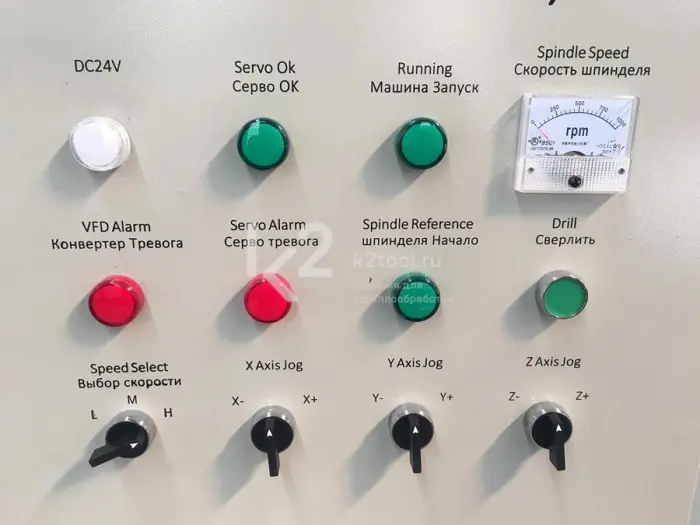

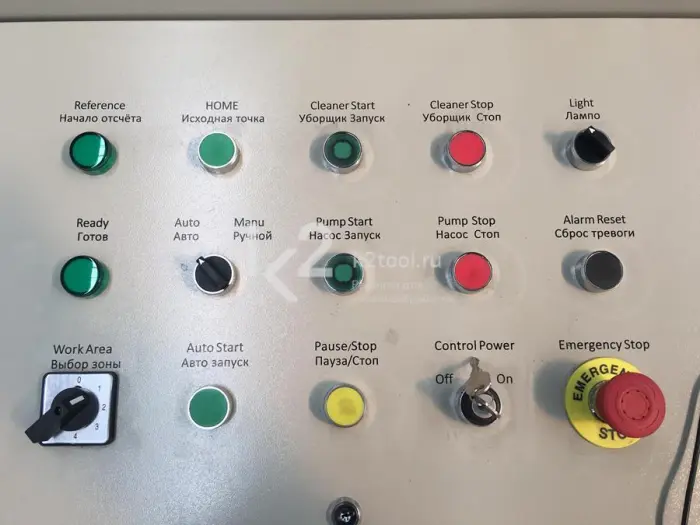

- Программируемый логический контроллер (PLC) проводит постоянный мониторинг всех элементов станка.
- В комплекте идут втулки КМ4/КМ3 и КМ4/КМ2 для сверл менее ∅50 мм.
- Циркуляционная система охлаждения и автоматический отвод стружки освобождают оператора от лишних задач, необходимо только проводить загрузку-выгрузку заготовок и замену сверла.
- Ключевые механические, гидравлические и электрические компоненты станка от известных производителей - всегда можно найти запчасти.
- Компактный станок быстро интегрируется на производстве без дополнительных вложений и оснастки.

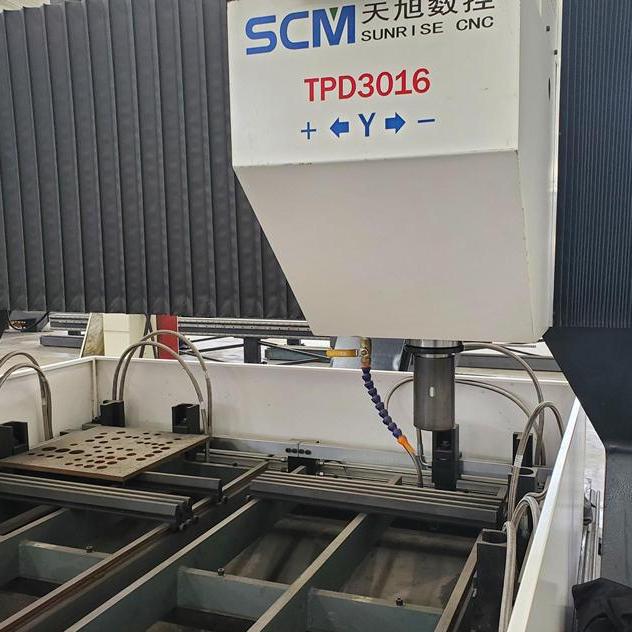

Портальная конструкция устойчива к высоким динамическим нагрузкам.
Автоматическая оптимизация скорости подачи и частоты вращения сверла.

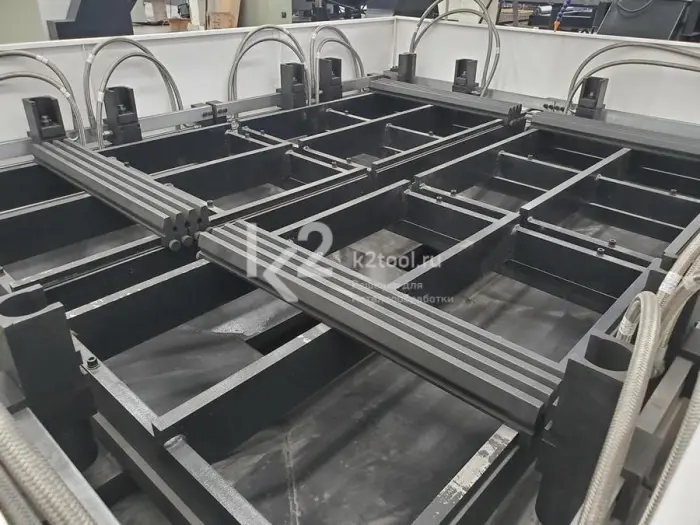

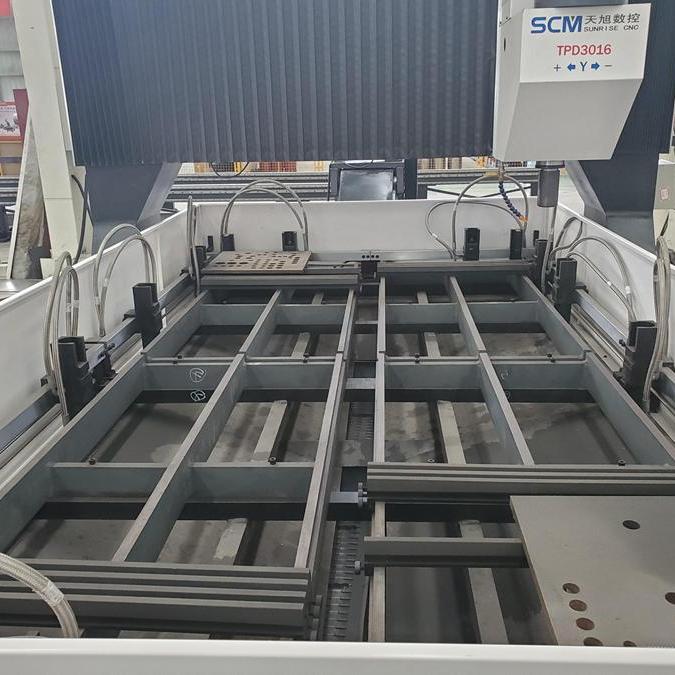

Рабочая зона поделена на 4 участка для небольших заготовок.

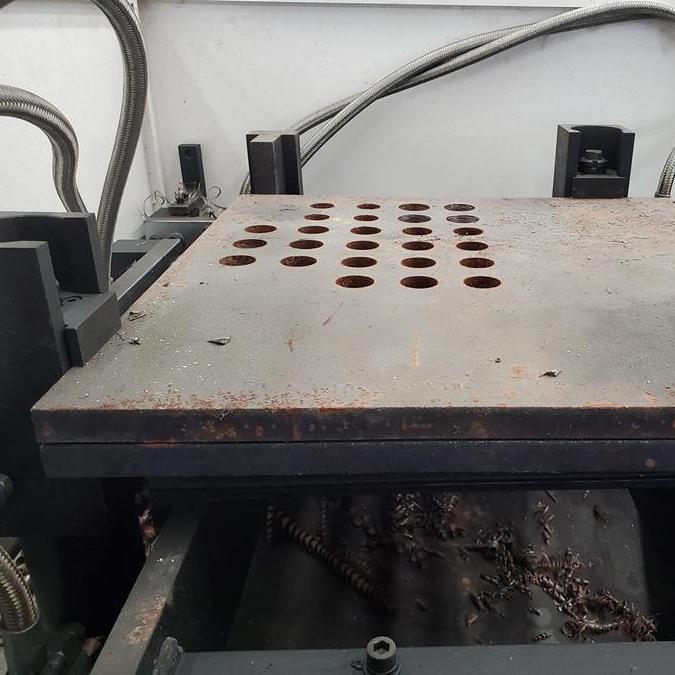

Тонкие листы можно располагать внахлест.

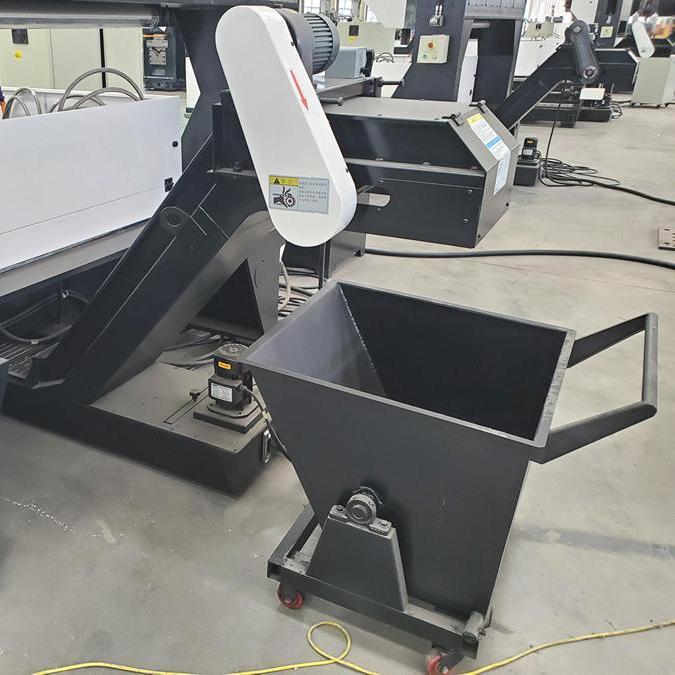

Автоматический отвод стружки.

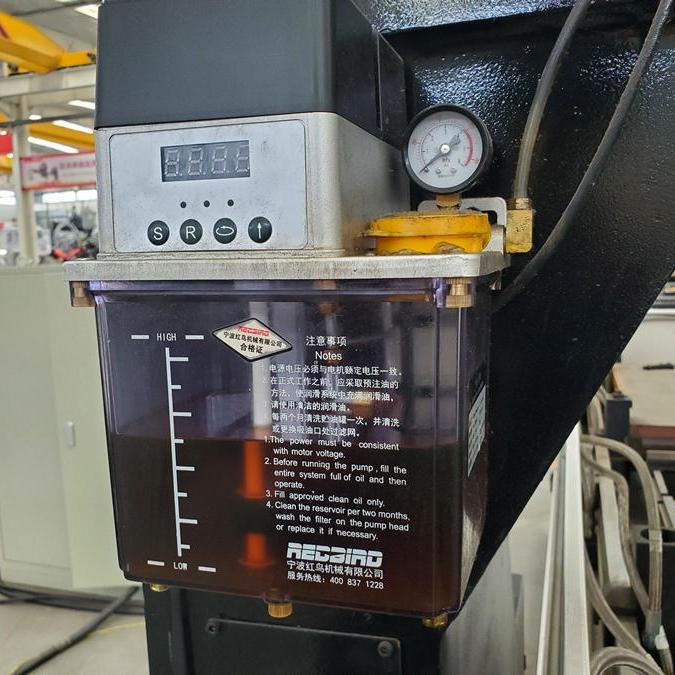

Система автоматической смазки всех рабочих узлов станка.

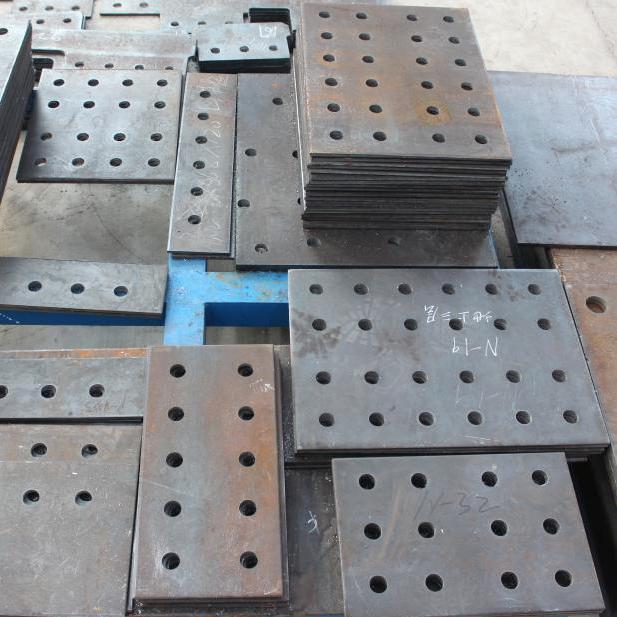

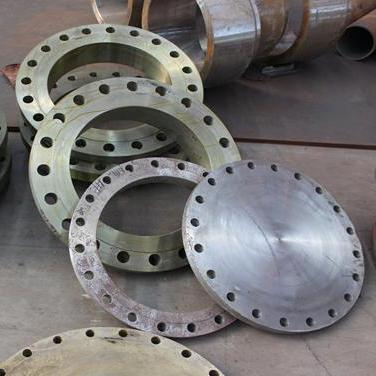

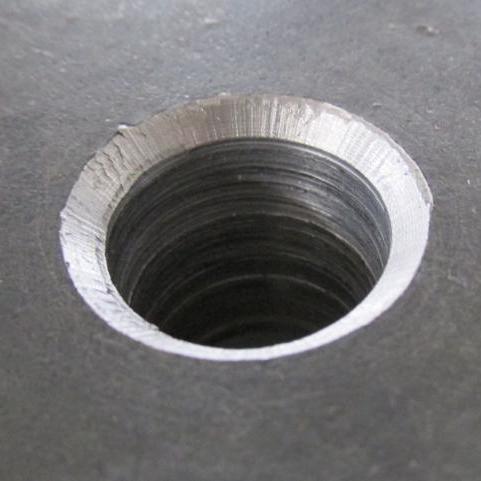

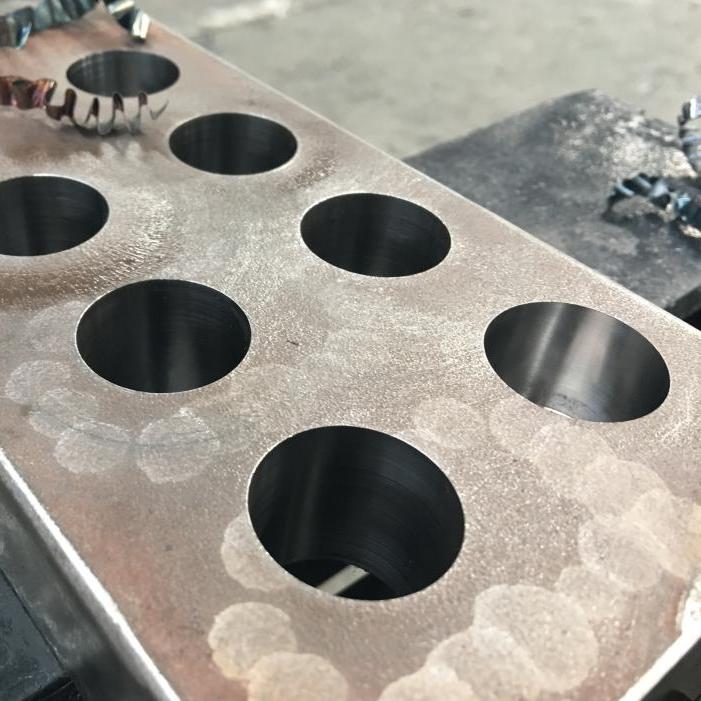

Пример готового изделия
Технические характеристики
| Макс. габариты заготовки | 3000×1600 мм |
| Макс. толщина заготовки | 100 мм |
| Макс. диаметр сверления | Ø50 мм |
| Кол-во сверлильных головок | 1 |
| Конус шпинделя | КМ4 |
| Частота вращения шпинделя | 120-560 об/мин (плавная регулировка) |
| Вертикальный ход пиноли шпинделя | 350 мм |
| Мощность двигателя шпинделя | 5,5 кВт |
| Высота рабочего стола | 800 мм |
| Тип сверлильной бабки | Передвижная каретка |
| Привод сверлильной бабки | Сервопривод |
| Мощность сервопривода по оси X | 1,3 кВт |
| Мощность сервопривода по оси Y | 1,3 кВт |
| Мощность сервопривода по оси Z | 0,85 кВт |

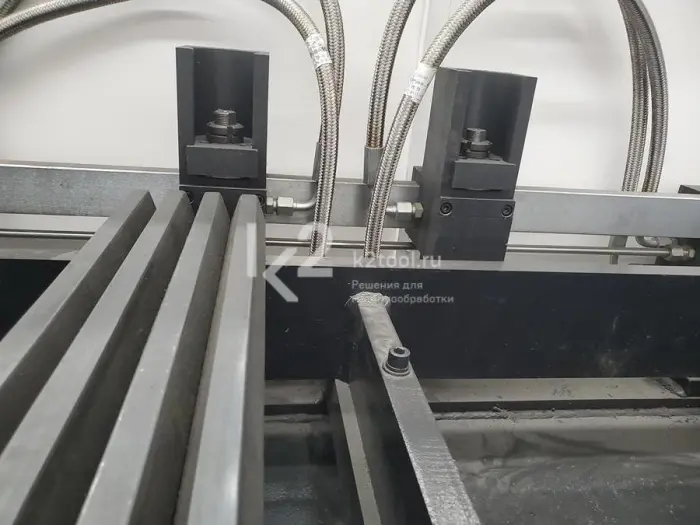

| Тип зажима | Гидравлический |
| Кол-во зажимов | 12 |
| Усилие зажима | 7,5 кН |
| Мощность привода гидравлической станции | 2,2 кВт |
| Мощность привода системы отвода стружки | 0,4 кВт |
| Мощность привода системы охлаждения | 0,25 кВт |
| Кол-во осей ЧПУ | 3 |
| Параметры питания | 380 В, 50 Гц, 3-фазный |
| Полная мощность | 12 кВт |
| Рабочая температура | -10°C…+40°C |
| Колебания напряжения | ±5-10% |
| Подача сжатого воздуха | ≥0,5 МПа |
| Масса | 7200 кг |
| Габариты | 4500×2610×2850 мм |
Комплектация
- Рабочий стол.
- Гидравлический зажим, 12 шт.
- Сверлильная головка.
- Переходная втулка КМ4/КМ3.
- Переходная втулка КМ4/КМ2.
- Утолщенный подвижный портал.
- Система охлаждения с автоматической рециркуляцией.
- Автоматическая система отвода стружки с кареткой.
- Гидравлическая станция.
- Двигатель масляного насоса.
- Электрический шкаф.
Основные компоненты станка
- Программируемый логический контроллер Mitsubishi.
- Двигатель шпинделя TECO.
- Сервоприводы Japan Yaskawa и Panasonic.
- Аппарат низкого напряжения Siemens.

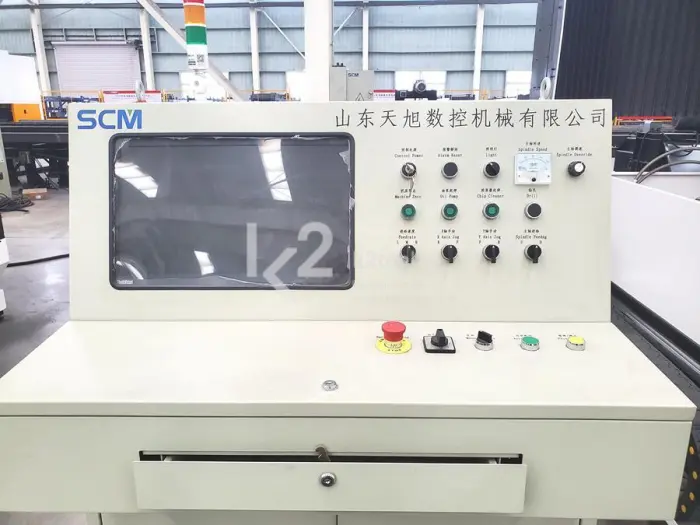

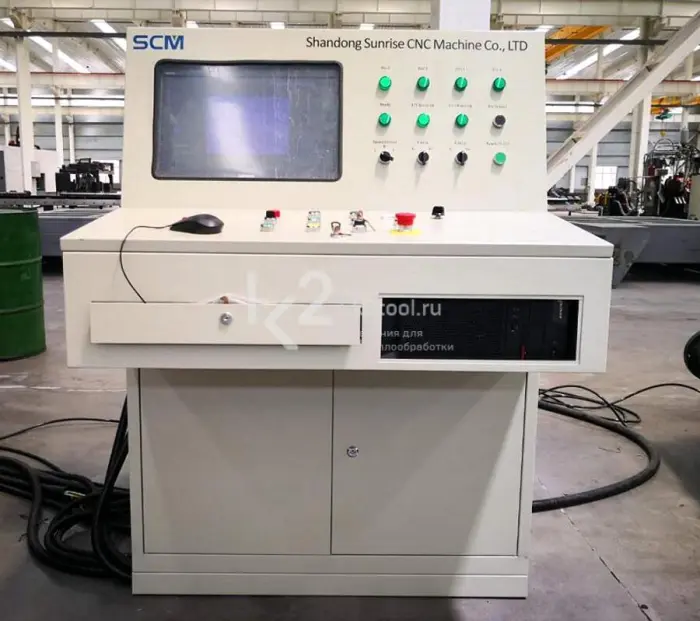

- Главный компьютер Lenovo с LCD-дисплеем.
- Бесконтактный выключатель Autonics, 2 шт.
- Лопаточный насос Yi Sheng VP30.
- Шарико-винтовая передача Hiwin.
- Линейные направляющие Hiwin.
