Резьбонарезные манипуляторы

Резьбонарезные манипуляторы используются для нарезания резьбы в сквозных и глухих отверстиях в заготовках из стали, чугуна, цветных сплавов и пластиков на производстве. Могут работать в различных пространственных положениях: горизонтальном, вертикальном, а также под углом за счет поворотной консоли.

Система ЧПУ позволяет задать параметры резьбы, такие как размер, шаг, длина. Они оснащены умной электронной системой ограничения крутящего момента, позволяющей избежать поломки метчика. Новые манипуляторы серии Plus имеют автоматическую систему подачи СОЖ в зону нарезания резьбы, а также систему удаления стружки.

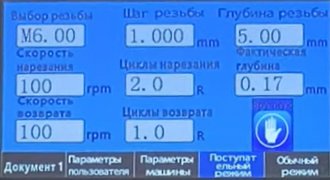

Установка параметров резьбы

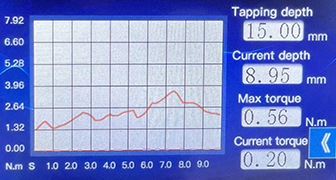

Кривая крутящего момента, защита от поломки

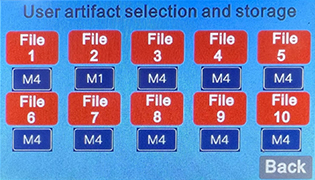

Сохранение программ (до 10)

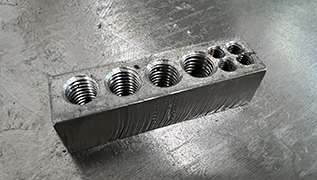

Пример нарезанной резьбы

Установка параметров резьбы

Кривая крутящего момента, защита от поломки

Сохранение программ (до 10)

Пример нарезанной резьбы

Пневматический резьбонарезной манипулятор PTM-16

Электрический резьбонарезной манипулятор ETM-24 Plus настройки вращательно-поступательного режима нарезания резьбы

Электрический резьбонарезной манипулятор ETM-24 Plus | Настройка вращательно-поступательного режима

Электрический резьбонарезной манипулятор ETM-24 Plus настройки нарезания резьбы

Резьбонарезной манипулятор Heden ETM-24 Plus | Настройки нарезания резьбы

Резьбонарезной манипулятор Heden ETM-24 Plus | Обзор

Как настроить сверление на сверлильно-резьбонарезном манипуляторе Heden DTM-24 | Инструкция

Как настроить нарезание резьбы на сверлильно-резьбонарезном манипуляторе Heden DTM-24 | Инструкция

Манипулятор сверлильно-резьбонарезной DTM-24

Электрические

Пневматические

Сверлильно-резьбонарезные

Гидравлические

Оснастка

Верстаки, плиты и опоры

Оснастка

Верстаки, плиты и опоры

Электрический резьбонарезной манипулятор ETM-16 Plus

Автоматическая подача СОЖ и удаление стружки.

Макс. резьба: M16.
Рабочий радиус: 1000 мм.
Посадка: GTM12.
Частота вращения: 0-312 об/мин.

Чёрная пятница

Электрический резьбонарезной манипулятор ETM-12 Plus

Автоматическая подача СОЖ и удаление стружки.

Макс. резьба: M12.
Рабочий радиус: 1000 мм.
Посадка: GTM12.
Частота вращения: 0-600 об/мин.

Чёрная пятница

Электрический резьбонарезной манипулятор ETM-30

Макс. резьба: M30.
Рабочий радиус: 1200 мм.
Посадка: GTM24.
Частота вращения: 0-200 об/мин.

Чёрная пятница

Электрический резьбонарезной манипулятор ETM-48 Plus

Автоматическая подача СОЖ и удаление стружки.

Макс. резьба: M48.
Рабочий радиус: 1300 мм.
Посадка: GTM48.
Частота вращения: 0-50/0-250 об/мин.

Электрический резьбонарезной манипулятор ETM-24 Plus

Чёрная пятница

5.0 (2)

Электрический резьбонарезной манипулятор ETM-24 Plus

Автоматическая подача СОЖ и удаление стружки.

Макс. резьба: M24.
Рабочий радиус: 1200 мм.
Посадка: GTM24.
Частота вращения: 0-200 об/мин.

Электрический резьбонарезной манипулятор ETM-36 Plus

Автоматическая подача СОЖ и удаление стружки.

Макс. резьба: M36.
Рабочий радиус: 1200 мм.
Посадка: GTM24.
Частота вращения: 0-156 об/мин.

Чёрная пятница

Электрический резьбонарезной манипулятор ETM-16 S

Макс. резьба: М16.
Рабочий радиус: 1045 мм.
Посадка: GTM12.
Частота вращения: 375 об/мин.

Чёрная пятница

Электрический резьбонарезной манипулятор ETM-30 Plus

Автоматическая подача СОЖ и удаление стружки.

Макс. резьба: M30.
Рабочий радиус: 1200 мм.
Посадка: GTM24.
Частота вращения: 0-200 об/мин.

Чёрная пятница

Электрический резьбонарезной манипулятор ETM-36 S

Макс. резьба: М36.
Рабочий радиус: 1180 мм.
Посадка: GTM24.
Частота вращения: 125 об/мин.

Электрический резьбонарезной манипулятор ETM-12S

Новинка

Чёрная пятница

5.0 (1)

Электрический резьбонарезной манипулятор ETM-12S

Макс. резьба: М12.
Рабочий радиус: 1045 мм.
Посадка: GTM12.
Частота вращения: 660 об/мин.

Чёрная пятница

Электрический резьбонарезной манипулятор ETM-42

Макс. резьба: M42.
Рабочий радиус: 1300 мм.
Посадка: GTM48.
Частота вращения: 0-50/0-250 об/мин.

Чёрная пятница

Электрический резьбонарезной манипулятор ETM-24 S

Макс. резьба: М24.
Рабочий радиус: 1180 мм.
Посадка: GTM24.
Частота вращения: 200 об/мин.

Новинка

Электрический резьбонарезной манипулятор ETM-56

Макс. резьба: M56.
Рабочий радиус: 1300 мм.
Посадка: GTM60.
Скорость: до 25 об/мин.

Чёрная пятница

Электрический резьбонарезной манипулятор ETM-10S

Макс. резьба: М10.
Рабочий радиус: 1045 мм.
Посадка: GTM12.
Частота вращения: 1200 об/мин.

5.0 (2)

Электрический резьбонарезной манипулятор ETM-16

Макс. резьба: M16.
Рабочий радиус: 1000 мм.
Посадка: GTM12.
Частота вращения: 0-312 об/мин.

Электрический резьбонарезной манипулятор ETM-24

Макс. резьба: M24.
Рабочий радиус: 1200 мм.
Посадка: GTM24.
Частота вращения: 0-200 об/мин.

Электрический резьбонарезной манипулятор ETM-36

Макс. резьба: M36.
Рабочий радиус: 1200 мм.
Посадка: GTM24.
Частота вращения: 0-156 об/мин.

Новинка

Электрический резьбонарезной манипулятор ETM-64

Макс. резьба: M64.
Рабочий радиус: 1300 мм.
Посадка: GTM60.
Скорость: до 20 об/мин.

Электрический резьбонарезной манипулятор ETM-48

Макс. резьба: M48.
Рабочий радиус: 1300 мм.
Посадка: GTM48.
Частота вращения: 0-50/0-250 об/мин.

Резьбонарезной станок с сервоприводом Mekart Acrobat SUK 2000 RH M5-M36

Макс. резьба: M36.
Рабочий радиус: 2050 мм.
Частота вращения: 0-125 об/мин.

Резьбонарезной станок с сервоприводом Mekart Acrobat SUK 2000 RH PRO M5-M36

Макс. резьба: M36.
Рабочий радиус: 2050 мм.
Частота вращения: 0-125 об/мин.

Снято с производства

Электрический резьбонарезной манипулятор ETM-24-A

Автоматическая подача СОЖ и удаление стружки.

Макс. резьба: M24.
Рабочий радиус: 1200 мм.
Посадка: GTM24.
Скорость: 200 об/мин.

Снято с производства

Электрический резьбонарезной манипулятор ETM-30-A

Автоматическая подача СОЖ и удаление стружки.

Макс. резьба: M30.
Рабочий радиус: 1200 мм.
Посадка: GTM24.
Скорость: 200 об/мин.

Снято с производства

Электрический резьбонарезной манипулятор ETM-10-A

Автоматическая подача СОЖ и удаление стружки.

Макс. резьба: M10.
Рабочий радиус: 1000 мм.
Посадка: GT12.
Скорость: 1000 об/мин.

Электрический резьбонарезной манипулятор ETM-16-A

Снято с производства

Новинка

Электрический резьбонарезной манипулятор ETM-16-A

Автоматическая подача СОЖ и удаление стружки.

Макс. резьба: M16.
Рабочий радиус: 1000 мм.
Посадка: GT12.
Скорость: 300 об/мин.

Снято с производства

Электрический резьбонарезной манипулятор ETM-36-A

Автоматическая подача СОЖ и удаление стружки.

Макс. резьба: M36.
Рабочий радиус: 1200 мм.

Чёрная пятница

Пневматический резьбонарезной манипулятор PTM-12

Рабочий радиус: 900 мм.
Резьба: M3-M12.
Скорость: 400 об/мин.

Пневматический резьбонарезной манипулятор PTM-16

Рабочий радиус: 900 мм.
Резьба: M3-M16.
Скорость: 250 об/мин.

Оснащаются одним из следующих приводов:

пневматический;
гидравлический;
электрический.

Видео резьбонарезного манипулятора ETM-24-A

В каталоге представлены станки с пневматическим приводом для выполнения резьбы М3-М24.

Использование резьбонарезных манипуляторов обеспечивает повышение производительности и сокращает затраты на эксплуатацию технологического оборудования, исключает необходимость труда оператора. Также резьбонарезные машины обладают невероятной универсальностью, т.к. кроме нарезания резьбы они могут дополнительно осуществлять зенкование, сверление, разборку и сборку болтов и винтов.

При использовании быстросменных адаптеров лишь на одной модели манипулятора возможна нарезка большинства размеров и типов резьбы с сохранением высокого качества.

За счет эффективной пантографной системы параллелограмной руки в манипуляторах сохраняется нужное положение оси привода при его перемещении.
