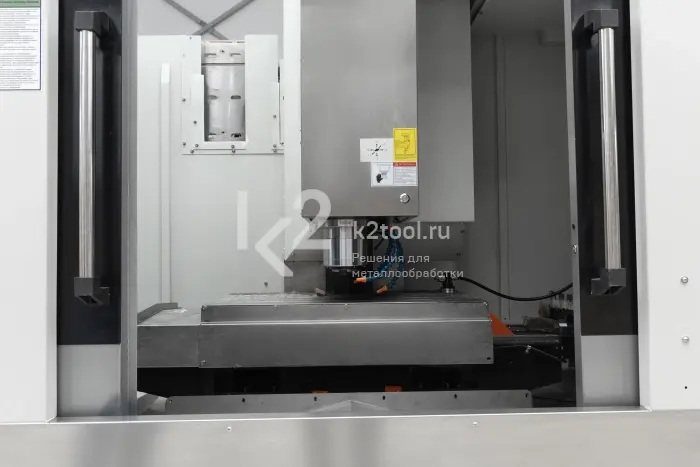

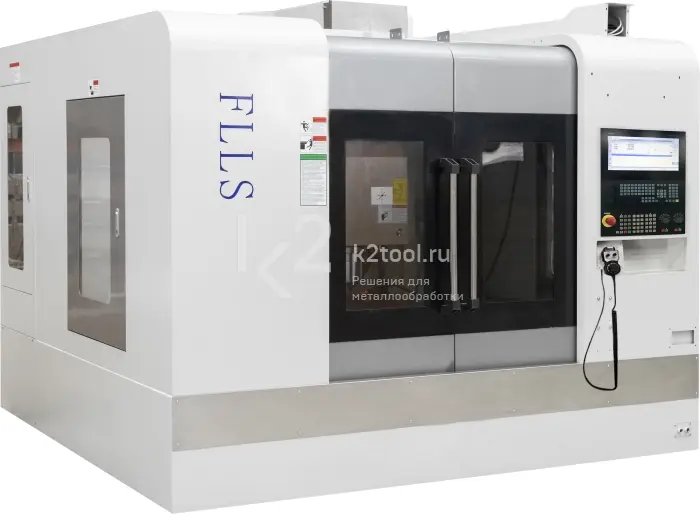

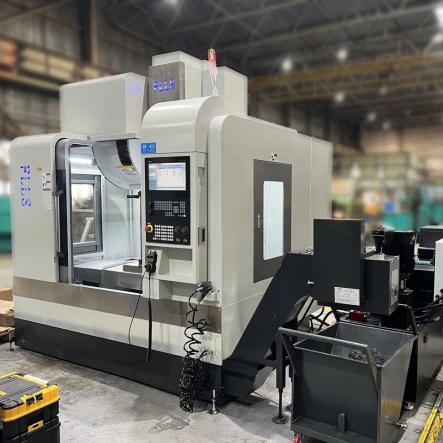

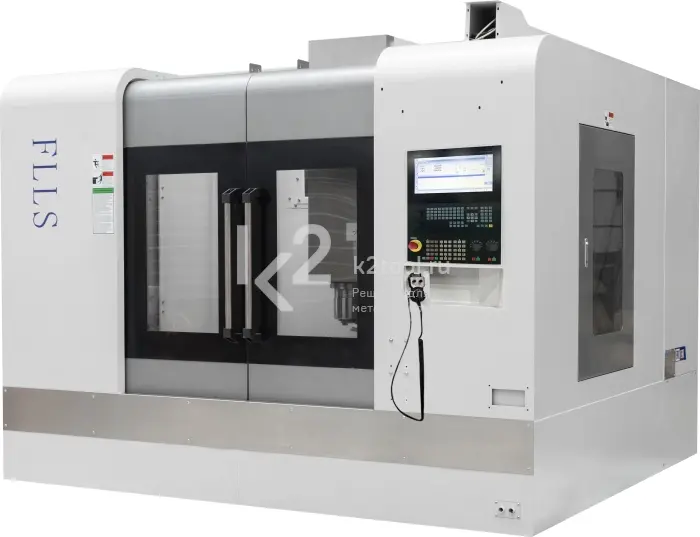

Высокопроизводительный вертикальный фрезерный центр с ЧПУ FLLS VMC-855 для единичной или серийной обработки сложных деталей.
Применяется в авиационной, медицинской, автомобильной и других отраслях промышленности.
Технические характеристики
|
Рабочий стол |
|
|---|---|
|
Габариты стола |
1000×550 мм |
|
Макс. нагрузка на стол |
750 кг |
|
Макс. ход по осям X/Y/Z |
800/550/550 мм |
|
Расстояние от шпинделя до стола |
120-670 мм |
|
Расстояние от шпинделя до защитного экрана по оси Z |
570 мм |
|

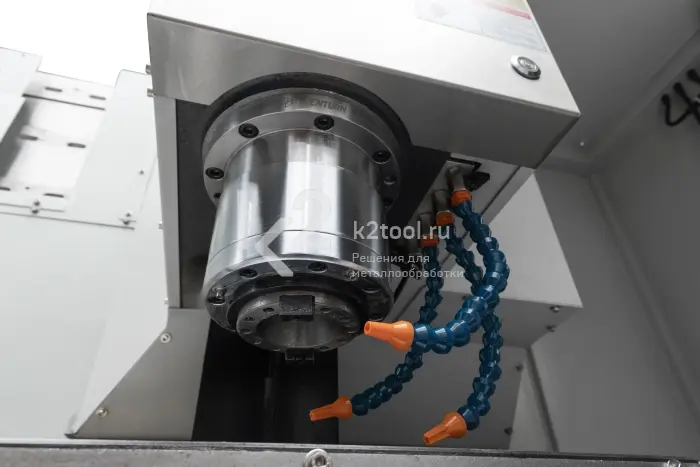

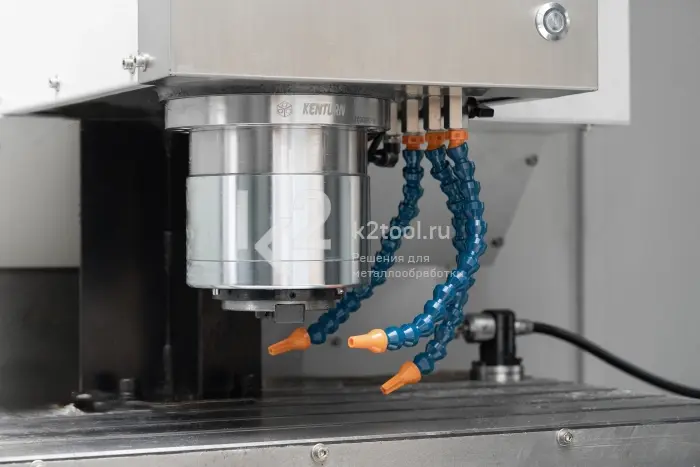

Шпиндель |
|
|
Конус шпинделя |
BT40 |
|
Макс. частота вращения шпинделя |
8000 об/мин |
|
Диаметр шпинделя |
150 мм |
|
Мощность |
11 (15) кВт |
|
Точность и перемещение |
|
|
Точность позиционирования |
±0,005 мм |
|
Повторяемость позиционирования |
±0,003 мм |
|
Ускоренная подача по осям X/Y/Z |
48 м/мин |
|

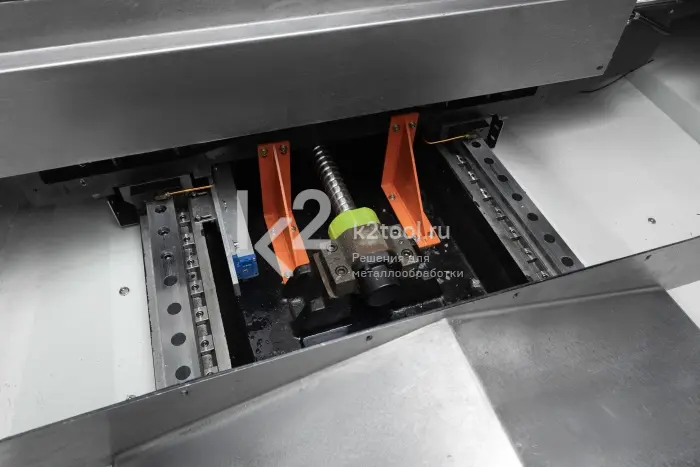

Шариковая винтовая передача |
4016 |
|
Инструментальный магазин |
|
|
Кол-во инструментов в магазине |
24 (ВТ40/32 опционально) |
|
Макс. масса инструмента |
8 кг |
|
Макс. диаметр инструмента |
80×300 мм |
|
Время смены инструмента |
2 сек |
|
Время перехода между режимами резки |
2,8 сек |
|
Мощность |
|
|
Мощность двигателя подачи по осям X/Y/Z |
3 кВт |
|

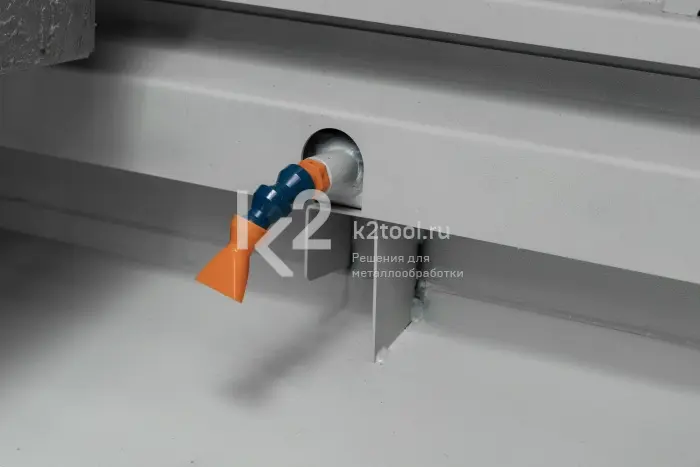

Мощность помпы подачи СОЖ |
0,7 кВт |
|

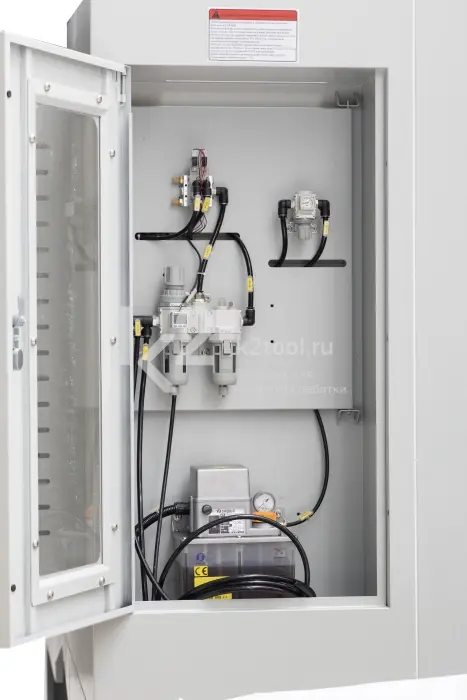

Мощность системы внутренней смазки |
0,2 кВт |
|

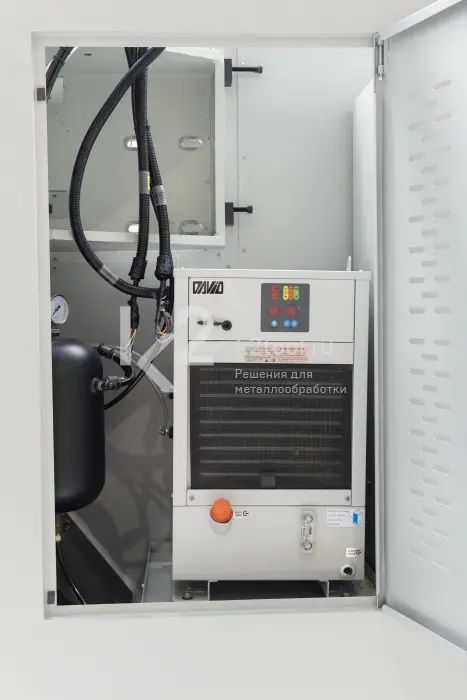

Мощность системы охлаждения масла шпинделя |
0,5 кВт |
|
Т-образные пазы |
|
|
Кол-во пазов |
5 |
|
Ширина пазов |
18 мм |
|
Расстояние между пазами |
90 мм |
|

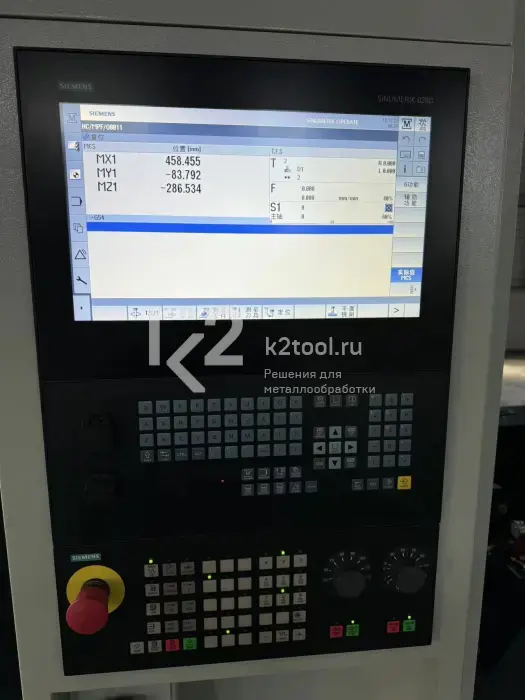

ЧПУ |
|
|
Мощность |
20 кВ⋅А |
|

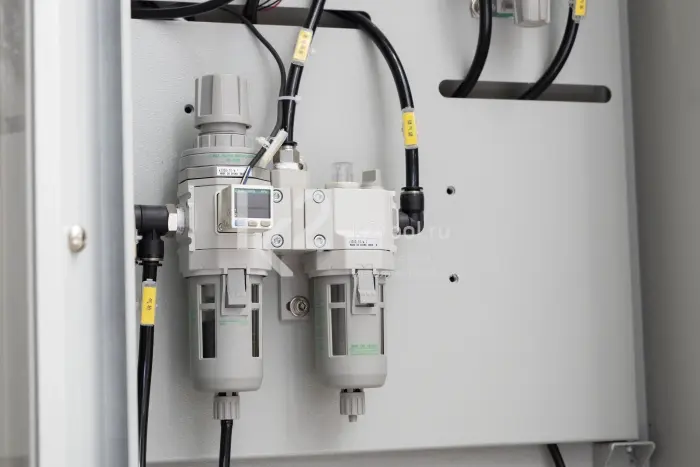

Давление воздуха |
8 бар |
|
Габариты |
2650×2250×2500 мм |
|
Масса |
6000 кг |
