В компанию К2 поступил запрос на комплексный подбор и поставку оборудования для обработки сложных деталей.

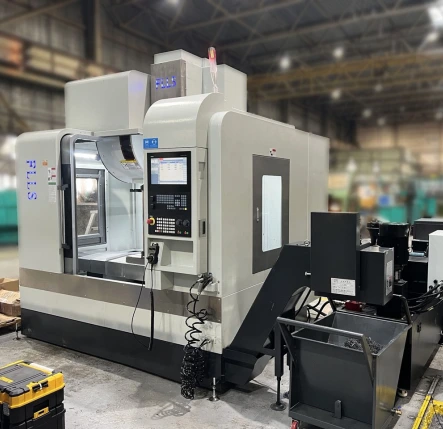

По техническому заданию клиента наши инженеры проработали технологию изготовления детали и подобрали подходящий станок — вертикально-фрезерный обрабатывающий центр FLLS VMC-855 с ЧПУ SIEMENS 828.
Особенности станка
- Система ЧПУ: SIEMENS 828 с цветным экраном 14″.
- Шпиндель 6000 об/мин (ременная передача).
- Централизованная система подачи смазки.
- Система подачи СОЖ с баком 200 л.
- Внешнее охлаждение шпинделя.
- Защита направляющих станков.
- Трёхцветная лампа состояния станка.
- 24-дисковый магазин инструментов.
- Оптические линейки по осям X / Y / Z.
- Конвейер для стружки с масляным сепаратором и бумажным фильтром.
- Система измерения заготовки Renishaw модели OMP-60.
- Контактный датчик измерения длины и поломки инструмента Renishaw.
- Электронная модель станка VERICUT.
- Постпроцессор для системы NX версии 8,5 и выше.
Согласовав предложение с заказчиком, специалисты К2 разместили заказ на изготовление оборудования у производителя. Когда станок был готов, наши специалисты провели подробную приёмку по всем параметрам точности, включая проверку лазерным интерферометром. Убедившись в качестве и надёжности оборудования, его доставили на территорию завода заказчика.
На подготовленном месте в цеху наши специалисты провели монтаж оборудования, выставили станок по всем параметрам геометрической точности, а также установили необходимую оснастку и инструмент.
Для изготовления тестовой детали была подготовлена 3D-модель, в CAM системе с помощью постпроцессора был сгенерирован код программы. Затем процесс производства протестировали и отладили на самом оборудовании. Измерения тестовых деталей подтвердили требуемую точность и повторяемость.
По завершении пусконаладки персонал заказчика проинструктировали по технике безопасности, а также обучили работе со станком и его обслуживанию. Кроме того, специалисты К2 продолжают оказывать техническую поддержку и консультации по работе с оборудованием.
