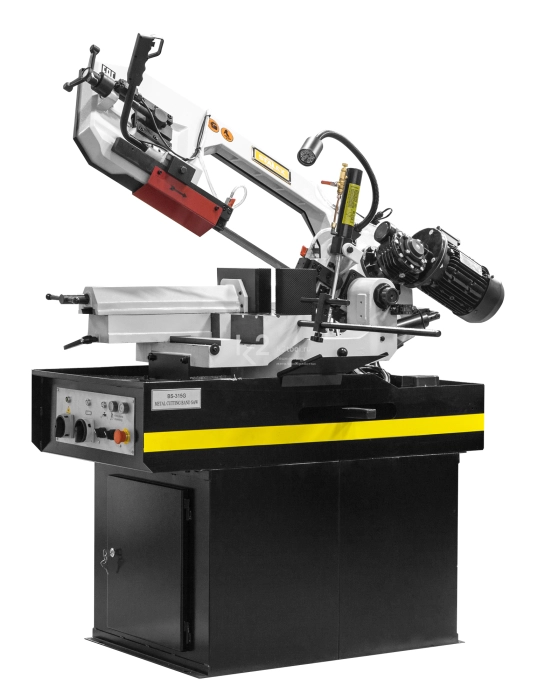

Ленточнопильный станок с гидрозагрузкой Stalex BS-315G

Stalex BS-315G — ленточнопильный станок с гидрозагрузкой, который позволяет делать распилы заготовок диаметром до 230 мм. Процесс резки происходит в автоматическом режиме благодаря гидравлической системе. Подъём рамы осуществляется оператором вручную.

В рабочей зоне резания полотно точно ведется двумя направляющими головками. Станок европейского образца с возможностью поворота корпуса пилы от −45° 0° до +60°, предназначен для пиления заготовок, под различными углами и при частой смене угла пила.

Режущим инструментом является ленточная пила, сваренная в кольцо. Полотно натягивается с помощью натяжного шкива. Натяжной шкив приводится в движение приводным шкивом, который в свою очередь, приводится через редуктор. Пила опускается под собственным весом, станок оборудован дросселируемым гидравлическим цилиндром, который позволяет регулировать/подстраивать скорость опускания пильной рамы в зависимости от профиля заготовки, что обеспечивает оптимальные режимы распила.

В процессе пиления осуществляется поворот рамы, а не заготовки. Зажим заготовки осуществляется тисками вручную, подача заготовки — также вручную. Наличие система СОЖ в стандартной комплектации — позволяет добиться высокой производительности. Идеально подходит для обработки большого количества металла, может применяться в серийном и мелкосерийном производстве.

Особенности

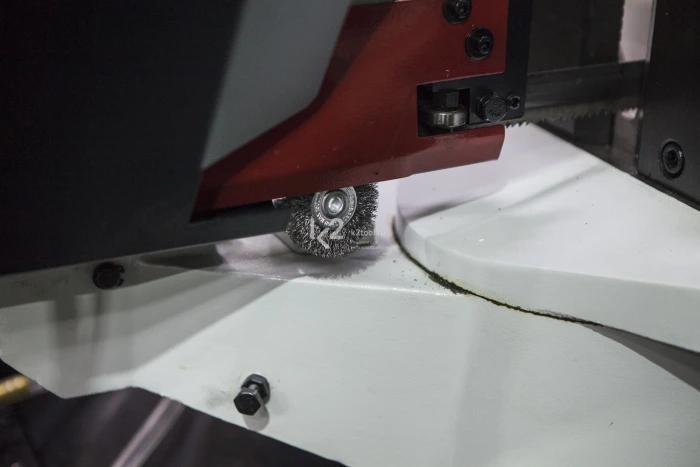

• Точность движения ленты обеспечивается за счет твердосплавных направляющих пластин и роликовых подшипников.
• Регулировка угла поворота вдоль шкалы.
• Регулируемая подача СОЖ в зону резания.

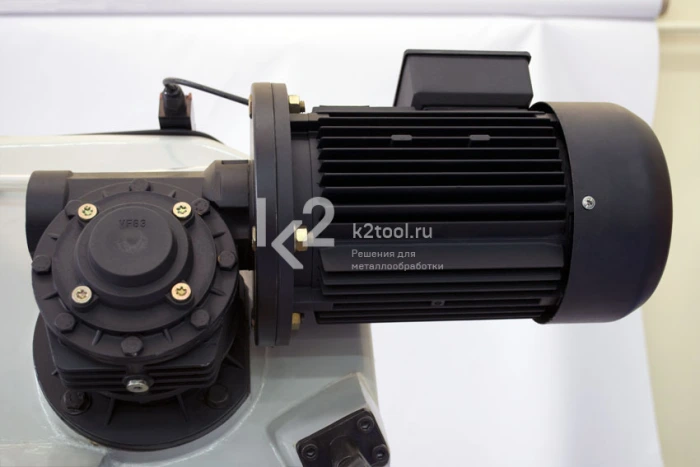

• Движение ленты осуществляется через мотор-редуктор в 2-х режимах.
• Литая чугунная рама гарантирует жесткость станка и гасит вибрации.
• Опускание рамы осуществляется под собственным весом.

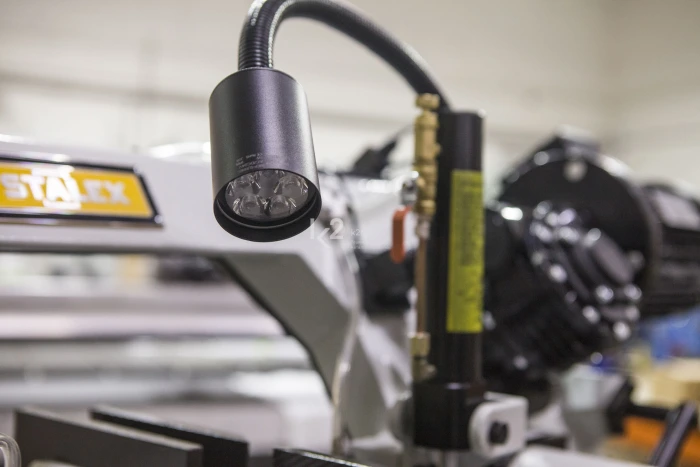

• Заданная скорость и плавность хода рамы обеспечиваются гидравлическим демпфером.
• Плавная регулировка скорости опускания рамы.

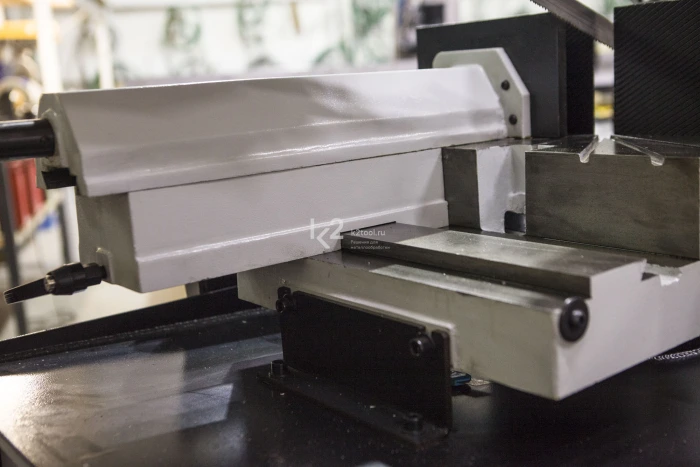

• Тиски механические с ручным зажимом.
• Станция охлаждения, обеспечивает подачу СОЖ, расположена внутри рамы.

Углы резания

45° L	210 мм	210×170 мм
0°	230 мм	315×170 мм
45° R	210 мм	210×170 мм
60° R	130 мм	130×130 мм

Технические характеристики

Стандартная комплектация

• Поворотный стол с возможность поворота от −45° до 60º.
• Подвижные направляющие с твердосплавными пластинками.
• Перепускной клапан плавная регулировка опускания пильной рамы.
• Тиски механические с ручным зажимом.
• Скорость вращения пилы фиксированная 40, 80 м/мин.
• Ручное натяжение ленты.

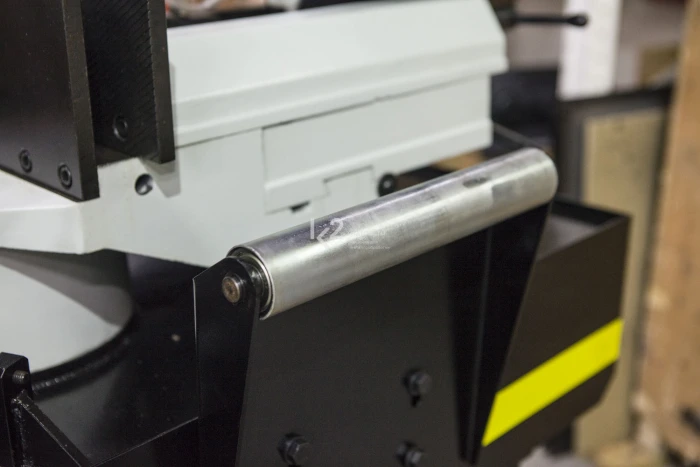

• Упор для заготовок 500 мм.
• Помпа для подачи СОЖ и регулировочные краны для регулировки напора СОЖ.
• Пила ленточная квалитет М42.

Аксессуары

• Прижим для пакетной резки.
• Концентрат СОЖ.
• Рольганг, 3000 мм.
