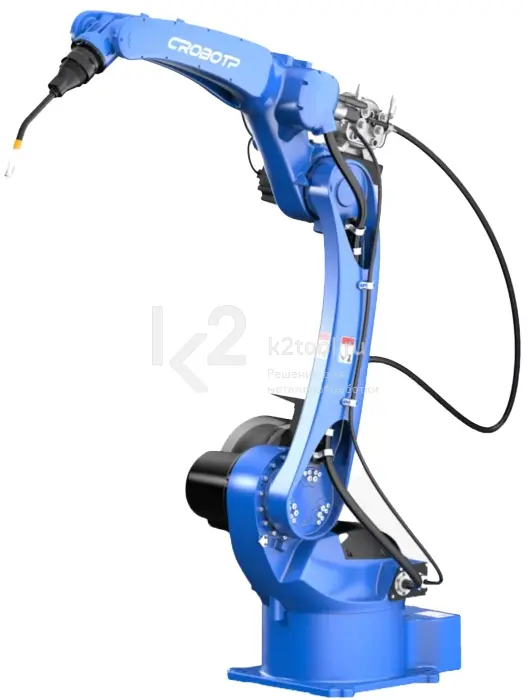

Промышленный сварочный робот RH18-06-W предназначен для обработки заготовок толщиной до 6 мм с максимальной точностью производимых действий.
Высокая скорость работы и легкость в управлении обеспечивают повышение эффективности производства при общем сокращении трудозатрат.
Особенности
- Роботы серии RH-06 укомплектованы собственным источником MIG|MAG сварки DS350-L.
- Подходят для сварки угловых швов, нахлестов и T-образных соединений из углеродистой, нержавеющей и оцинкованной стали.
- Для защиты оператора на первой и второй оси установлены защитные кожухи, применяется полностью закрытая сварочная горелка.
- Независимый аварийный выключатель обеспечивает безопасность оператора.
- Кабели с повышенным уровнем гибкости обеспечивают беспрепятственную и стабильную работу робота.
- Робот должен быть установлен вдалеке от горючих или коррозионных жидкостей и газов, источников электрических помех.
Шкаф управления G9 с источником бесперебойного питания и системой управления с защитой от столкновений и компенсацией силы тяжести.
Пульт обучения серии Е с увеличенной до 25 метров длиной кабеля позволяет работать на большем расстоянии от шкафа.
Технические характеристики
| Степень подвижности | 6 осей |
| Макс. нагрузка | 6 кг |

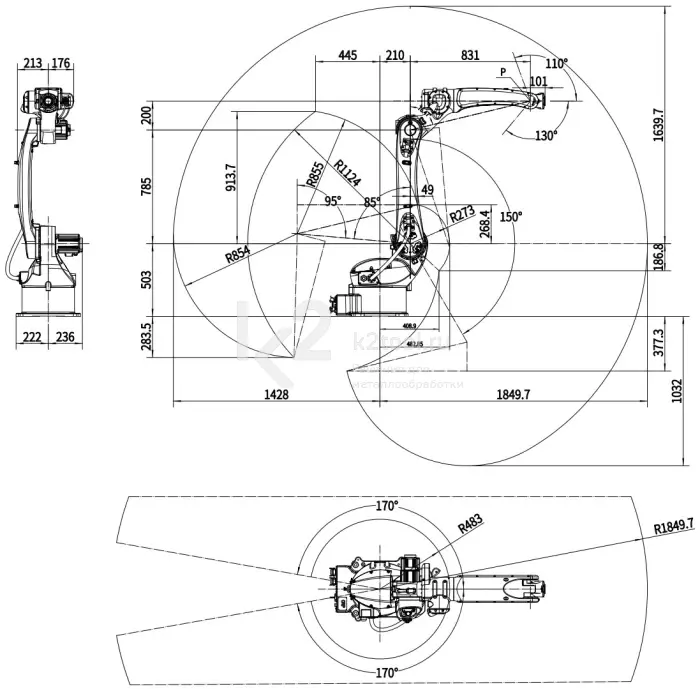

| Макс. охват | 1850 мм |
| Точность повторного позиционирования | ± 0,08 мм |
| Масса | 235 кг |

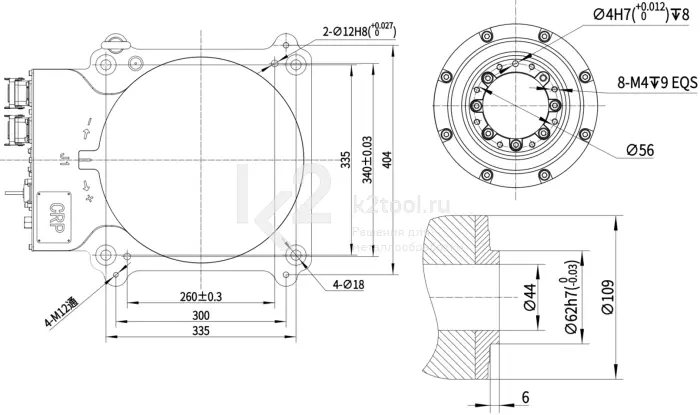

| Способ крепления | К поверхности пола или потолка |
| Требования к условиям использования | |
| Средняя температура | 0-45°C |
| Относительная влажность | 20-80% (без конденсата) |
| Уровень защиты | IP56 |
Параметры движения и скорости по осям
| Ось | № 1 | № 2 | № 3 | № 4 | № 5 | № 6 |
| Диапазон движения по осям | -168°~168° | -50°~170° | -78°~150° | -190°~190° | -110°~130° | -190°~190° |
| Макс. скорость движения по осям | 180°/сек | 180°/сек | 205°/сек | 430°/сек | 430°/сек | 630°/сек |
| Допустимый крутящий момент | - | - | - | 10 Н·м | 10 Н·м | 3 Н·м |
| Допустимый инерционный момент | - | - | - | 0,25 кг/м² | 0,25 кг/м² | 0,05 кг/м² |
