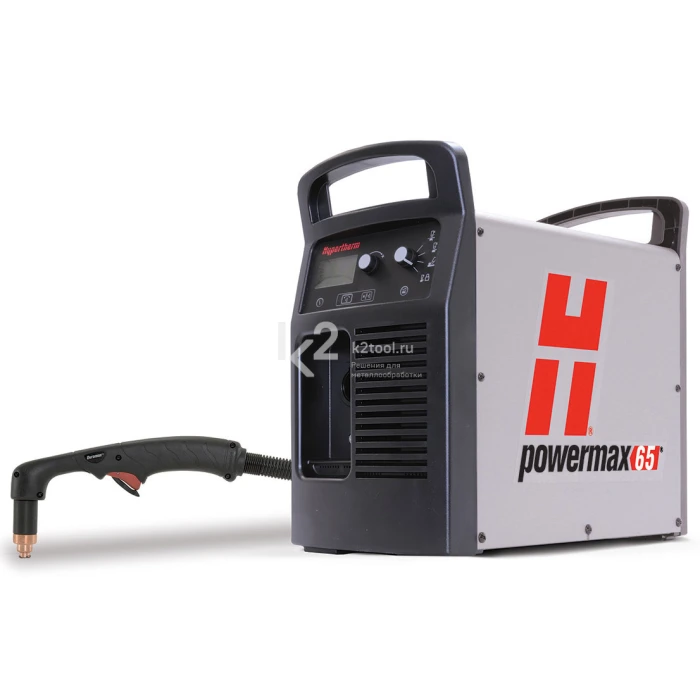

Источник плазменной резки Powermax65 представляет собой универсальный инструмент для операций резки и строжки в интенсивном режиме в средах с жесткими условиями. В конструкции этой системы, которая разработана для максимизации времени бесперебойной работы и производительности, воплощены новейшие технологические разработки, такие как технология Smart Sens, которая позволяет автоматически регулировать давление газа. Благодаря целому ряду доступных конфигураций, в которых выполнены резаки Duramax, операторы могут выбрать именно тот инструмент, который лучше всего подходит для данного задания: ручной резки или строжки, автоматизированной резки в портативном варианте, резки с использованием координатного стола и роботизированной резки или строжки.
| Производительность |
Толщина |
Скорость резки |
| Рекомендуемая |
20 мм |
500 мм/мин |
| 25 мм |
250 мм/мин |
| Предельная (ручная резка) |
32 мм |
125 мм/мин |
| Прожиг* |
16 мм |
|
*Номинальная толщина прожига для ручной резки или при использовании автоматической системы регулировки высоты резака.
| Производительность |
Скорость съема металла |
Профиль кромки |
| Типичная строжка |
4,8 кг/час |
3,5×6,6 мм (Г×Ш) |
Виды обработки
- Контактная резка.
- Механизированная резка.
- Резка в труднодоступных местах.
- Резка вровень.
- Резка мелких деталей.
- Строжка в труднодоступных местах.
- Строжка с максимальной чувствительностью.
- Строжка с максимальным снятием.
Технические характеристики
| Значения входного напряжения |
380/400 В, 3-ф., 50/60 Гц |
| Входной ток при 9 кВт |
380/400 В, 3-ф., 15,5/15 А |
| Выходной ток |
20–65 A |
| Номинальное выходное напряжение |
139 В пост. тока |
| Режим работы, ПВ% |
50 при 65 А
100 при 46 А |
| Напряжение холостого хода |
270 В пост. тока |
| Размеры с ручками |
500×234×455 мм |
| Масса с резаком 7,6 м |
26 кг |
| Источник газа |
Чистый, сухой, обезжиренный воздух или азот |
| Рекомендуемые скорость потока и давление газа на входе |
Резка: 189 л/мин при 5,9 бар
Строжка: 212 л/мин при 4,8 бар |
| Длина силового кабеля |
3 м |
| Тип источника тока |
Инвертор — БТИЗ (биполярный транзистор с изолированным затвором) |
*Указаны характеристики для модели CE, предназначенной для использования во всех регионах, за исключением Северной Америки.
Стандартные конфигурации
Ниже приведены стандартные конфигурации системы, в которые входит источник тока, резак и рабочий провод.
Конфигурации с ручным резаком 75°
| Провод |
Стандартный источник тока |
Источник тока с портом CPC и делителем напряжения |
| 7,6 м |
083279 |
083284 |
| 7,6 м с с фильтром Eliminizer и крышкой |
083282 |
|
| 15,2 м |
083280 |
083285 |
Конфигурации с ручным резаком 75° и 15°
| Провод |
Источник тока с портом CPC и делителем напряжения |
| 7,6 м без выключателя |
083309 |
| 15,2 м без выключателя |
083310 |
Конфигурации с полноразмерным механизированным резаком 180°
| |
Источник тока с портом CPC и делителем напряжения |
Источник тока с портом CPC, делителем напряжения и последовательным портом |
| Провод 7,6 м |
| С выключателем |
083286 |
|
| Без выключателя |
083293 |
|
| Без выключателя с кабелями входов-выходов |
|
083304 |
| Провод 15,2 м |
| С выключателем |
083287 |
|
| Без выключателя с кабелями входов-выходов |
|
083306 |
Конфигурации с полноразмерным механизированным резаком 180° и ручным резаком 75°
| Провод |
Источник тока с портом CPC и делителем напряжения |
| 7,6 м с выключателем |
083301 |
*Конфигурации с дистанционным подвесным выключателем.
Конфигурации на заказ
Выберите источник тока, резак, комплект расходных деталей резака, рабочий провод и другие компоненты.
Варианты источника тока
| |
Стандартный источник тока |
Источник тока с портом CPC и делителем напряжения |
Источник тока с портом CPC, делителем напряжения и последовательным портом |
| 400 В |
083235 |
083268 |
083269 |
Начальные комплекты расходных деталей
| |
Комплект |
| Ручной резак |
228963 |
| Механизированный резак |
228964 |
| Механизированный резак с чувствительным к сопротивлению кожуху |
228965 |
Варианты резаков
| Длина кабеля |
Ручные резаки |
Механизированные резаки |
Роботизированные резаки |
| 75° |
15° |
180° |
Мини 180° |
45° |
90° |
180° |
| 4,5 м |
|
|
059476 |
059481 |
|
|
|
| 7,6 м |
059473 |
059470 |
059477 |
059482 |
059464 |
059465 |
059466 |
| 10,7 м |
|
|
059478 |
059483 |
|
|
|
| 15,2 м |
059474 |
059471 |
059479 |
059484 |
059585 |
059586 |
059587 |
| 22,8 м |
059475 |
059472 |
059480 |
|
|
|
|
Кабели
| Длина кабеля |
7,6 м |
15,2 м |
22,8 м |
| Рабочие провода |
| Ручной зажим |
223125 |
223126 |
223127 |
| С-образный зажим |
223194 |
223195 |
223196 |
| Кольцевая клемма |
223200 |
223201 |
223202 |
| Управляющие кабели |
| Дистанционный подвесной выключатель |
128650 |
128651 |
128652 |
| ЧПУ, лепестковый разъем, делитель напряжения |
228350 |
228351 |
|
| ЧПУ, лепестковый разъем, без делителя напряжения |
023206 |
023279 |
|
| ЧПУ, D-образный разъем, делитель напряжения |
223048 |
123896 |
|
| RS-485 Последовательная связь, без разъема |
223236 |
223237 |
|
| RS-485 Последовательная связь, D-образный разъем |
223239 |
223240 |
|
