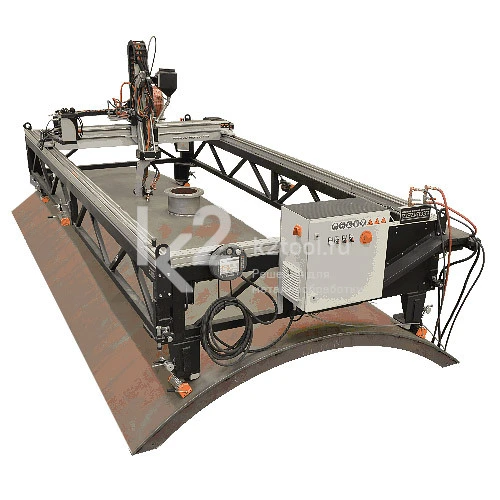

Машины MCM от Promotech — это полностью мобильное оборудование с ЧПУ для резки и сварки. Они способны работать на круговых, конических, плоских и других типах поверхностей. Эти машины разработаны и произведены компанией Promotech и созданы из высококачественных европейских деталей.
Автоматическая газовая или плазменная резка/снятие фаски и одинарная либо двойная разделка сварного шва применяются в производстве ветрогенераторов (дверных проемов) или сосудов под давлением (цистерн).
Особенности
- Каждая заготовка (например, дверной проем) может быть просканирована для создания индивидуальной формы резки.
- Полная мобильность.
- Работа с одним оператором.
- Быстрое и простое позиционирование.
- Процессы резки, сварки и нарезания кромки выполняются в автоматических циклах.
- Высокое качество сварного шва, неизменно эффективный результат работы.
- Полуавтоматический пульт дистанционного управления горелкой.
- Подключение, сохранение и загрузка данных с помощью Wi-Fi (VNC соединение).
- Сделано в ЕС.
Параметры фаски
Благодаря пятой оси машины MCM способны работать с постоянной шириной фаски. Точность позиционирования составляет до 0,1 градуса. Возможность поддерживать ширину фаски с автоматической регулировкой угла обеспечивает существенную экономию затрат за счет оптимизации расхода сварочных материалов.
Размеры отверстий при резке с постоянной шириной фаски: α и β - переменные, C, D, W - константы.
Стандартные типы фаски:
 |
 |
 |
 |
|---|---|---|---|
| Двухсторонняя | Односторонняя |
⅓ – ⅔ двухсторонняя |
Односторонняя |
Способы крепления на трубах
 |
 |
 |
| Стандартное крепление внутри трубы диаметром от 3000 мм | Внешнее крепление на трубах диаметром от 3000 мм (опционально) | Горизонтально относительно заготовки (опционально) |
Технические характеристики
| MCM-1000 | MCM-4000 | |
|---|---|---|
| Параметры сети | 3×400 В + PE + Н (230 В опционально); 50-60 Гц | 3×400 В + PE + Н (230 В опционально); 50-60 Гц |
| Потребляемая мощность (вкл. источник питания) | 3000 Вт | 3000 Вт |
| Позиционирование | Непосредственно на рабочей поверхности | Непосредственно на рабочей поверхности |
| Мин. внешний диаметр трубы при непосредственном закреплении оборудования на заготовке | 2000 мм | 4000 мм |
| Позиционирование: внутри заготовки | Опционально | Опционально |
| Диапазон внешнего диаметра заготовки | мин. 1000 мм | мин. 1000 мм |
| Рабочий диапазон | 1000×2200 мм | 1200×4100 мм |
| Эффективный диаметр резки | 50–1000 мм | 50–1200 мм |
| Толщина листа | 15–150 мм (до 200 мм по требованию) | 15–150 мм (до 200 мм по требованию) |
| Угол фаски | от 0° до 45° | от 0° до 45° |
| Макс. скорость горелки по осям X и Y | до 4 м/мин | до 4 м/мин |
| Масса | 500 кг | 720 кг |
| Число степеней свободы | 5 осей | 5 осей |
| Метод резки | Кислородно-ацетиленовая либо плазменная резка (опционально) | Кислородно-ацетиленовая либо плазменная резка (опционально) |
| Способ сварки | SAW/GMAW/FCAW/MCAW | SAW/GMAW/FCAW/MCAW |
| Язык меню | Английский, немецкий, испанский | Английский, немецкий, испанский |
Стандартные машины MCM доступны в следующих конфигурациях
- Газовая резка с одинарной либо двойной разделкой сварного шва (Т-образные стыковые соединения).
- SAW или FCAW-G/MCAW сварка.
Другие разновидности / MCM-4000 FCAW сварка
Машины MCM выполняют точную газовую резку и нарезание кромки на различных типах поверхностей, а также идеальную обработку заготовки и высококачественную SAW сварку. Они могут быть оснащены программным обеспечением для программирования и мониторинга в режиме онлайн.
- Встроенный маршрутизатор обеспечивает удаленный доступ к интерфейсу машины (VNC сеть).
- Совместимость с мобильными устройствами и компьютерами.
- Проводное соединение и с помощью Wi-Fi.
- По запросу ПО обновляется и диагностирует машину.
- Может фиксироваться как с внешней, так и с внутренней стороны заготовки.
- DXF импорт данных.
- Плазменная резка.
