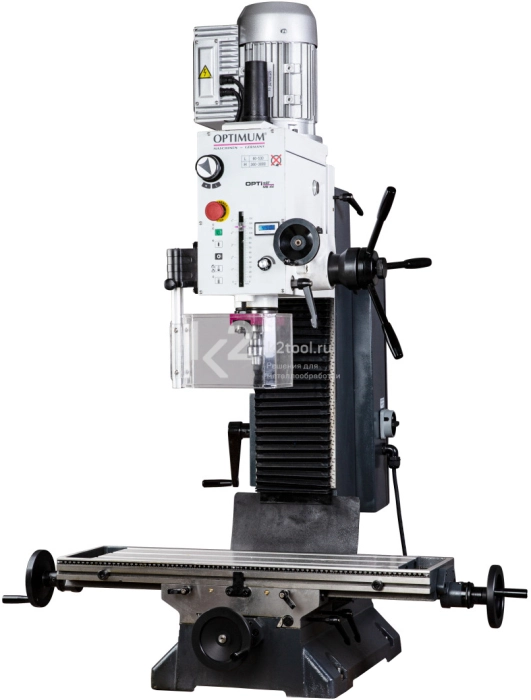

Станок OPTImill MB 4V с координатным столом и мощным двигателем предназначен для сверлильных и фрезерных работ.
Особенности
- Массивная конструкция из литого чугуна устойчива к вибрации.
- Функция нарезания резьбы.
- Координатный стол оснащен концевыми упорами и маховиками для ручного перемещения по трём осям.
- По достижении заданной глубины шпиндель автоматическим переключается на противоположное движение и возвращается в исходное состояние.
- Шлифованные зубчатые колеса помещены в масляную ванну для плавного и бесшумного хода работы.
- Большой защитный экран с конечным выключателем регулируется по высоте.
- Удобная панель управления с индикатором скорости и водонепроницаемой мембранной клавиатурой.
- Устойчивая колонна с шабреными направляющими типа "ласточкин хвост" оснащена регулируемыми клиньями.
Фрезерная головка поворачивается на ±45° с остановкой в любом промежуточном положении.
Ручная подача смены направления пиноли с возможностью настройки и регулировки подачи шпинделя.
Ограничитель глубины сверления.
Двухступенчатый электродвигатель Vario с частотой вращения до 3200 об/мин.
Технические характеристики
| Макс. диаметр сверления cтали (S235JR) | 32 мм |
| Макс. диаметр продолжительного сверления cтали (S235JR) | 28 мм |
| Макс. диаметр торцевой фрезы | 63 мм |
| Макс. диаметр концевой фрезы | 28 мм |
| Координатный стол | |
|---|---|
| Габариты стола | 800×240 мм |
| Кол-во Т-пазов стола | 3 |
| Ширина Т-пазов стола | 14 мм |
| Расстояние между Т-пазами стола | 63 мм |
| Макс. расстояние от шпинделя до стола | 460 мм |
| Макс. нагрузка | 80 кг |
| Шпиндель | |
| Конус шпинделя | КМ4 |
| Диаметр пиноли | 75 мм |
| Ход пиноли | 120 мм |
| Подача пиноли | Ручная |
| Вылет оси | 275 мм |
| Наклон сверлильной головки | ±45° |
| Зажимная планка шпинделя | M16 |
| Частота вращения | 95-3200 об/мин |
| Кол-во скоростей | 12 |
| Регулировка скорости | Электронная |
| Перемещение | |
| Ручное | |
| По оси X | 450 мм |
| По оси Y | 195 мм |
| По оси Z | 430 мм |
| Параметры питания | 400 В, 50 Гц, 3-фазный |
| Мощность | 1100/1500 Вт |

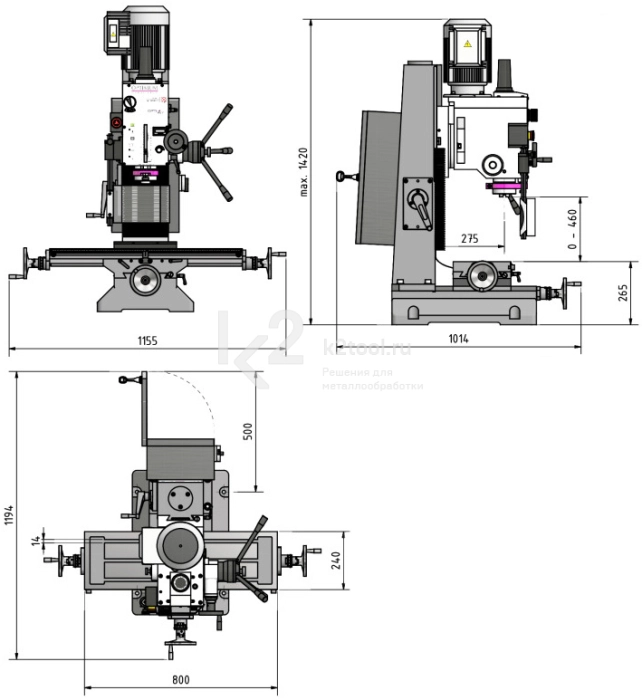

| Габариты | 1155×775×1420 мм |
| Масса | 320 кг |
Комплектация
- Сверлильно-фрезерный станок OPTImill MB 4V.
- Коническое соединение КМ3.
- Переходник для конического соединения КМ3/КМ4.
- Зажимная планка M16.
- Рабочий инструмент.
