Высокоскоростной портальный сверлильный станок с ЧПУ Sunrise TPHD2016

Высокоскоростной портальный вертикально-сверлильный станок TPHD2016 с ЧПУ и подвижным порталом предназначен для обработки габаритных листовых заготовок, фланцев, трубных решёток, корпусных элементов сосудов высокого давления и других деталей толщиной до 120 мм.

Выполняет сверление и рассверливание сквозных и глухих отверстий, зенкование, зенкерование и развертывание, нарезание резьбы, фрезерование. Упрощенная версия данного станка TPHD2016S производит только сверление разного типа.

Применяется на производстве стальных конструкций, мостов, оборудования нефтехимической промышленности и в других отраслях.

Особенности

• Система ЧПУ Siemens 808D станка оснащена системой автоматического программирования и для простой настройки всех этапов обработки.
• Сверлильная головка под контролем ЧПУ автоматически оптимизирует скорость подачи и частоту вращения сверла под диаметр отверстия.
• Серводвигатель с ШВП и линейными роликовыми направляющими осуществляет плавную подачу заготовок по трём осям.
• Автоматическая подача снижает риск возникновения неполадок и ошибок сверления.
• Циркуляционная система охлаждения и автоматический отвод стружки освобождают оператора от лишних задач, необходимо только проводить загрузку-выгрузку заготовок и замену сверла.
• При помощи дополнительного устройства для автоматического измерения длины инструмента можно повысить производительность и не тратить рабочее время на подгон сверла вручную.
• Опционально доступен инструментальный магазин с автоматической сменой инструмента емкостью 8 единиц.
• Ключевые механические, гидравлические и электрические компоненты станка от известных производителей - всегда можно найти запчасти.
• Компактный станок быстро интегрируется на производстве без дополнительных вложений и оснастки.

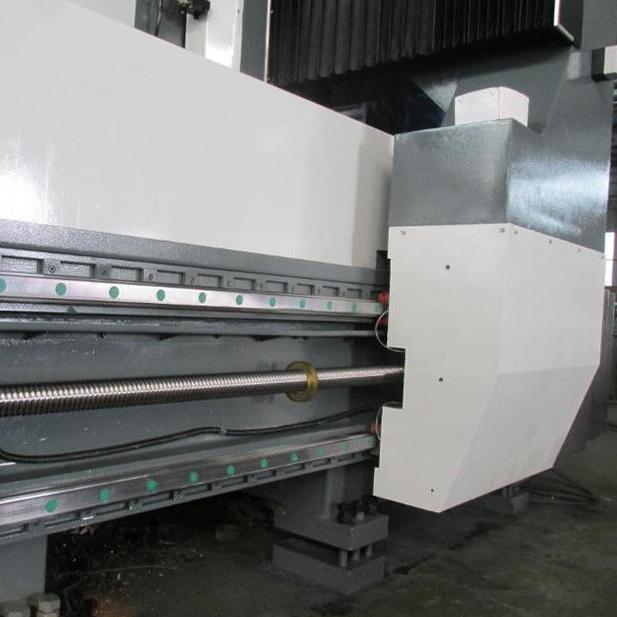

Подвижный портал устойчив к высоким динамическим нагрузкам.

Мощный шпиндель со скоростью обработки до 3000 об/мин.

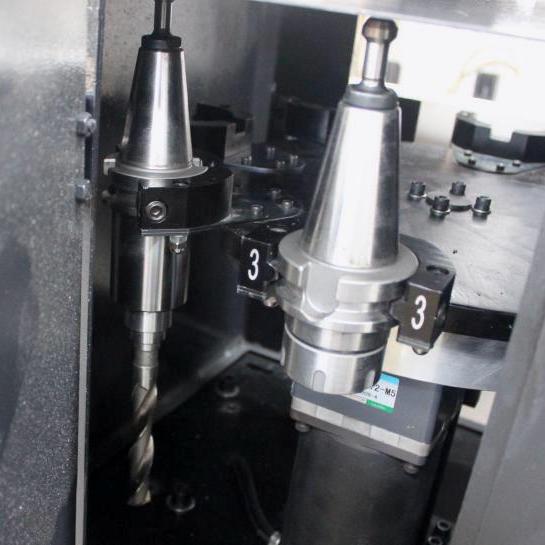

Инструментальный магазин с пневмоцилиндром для быстрой замены инструмента.

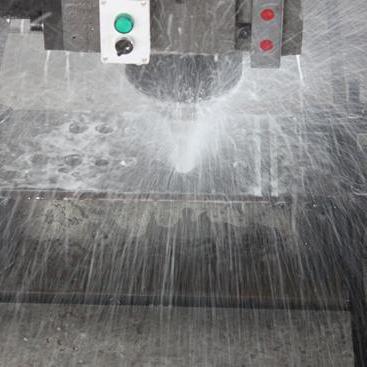

Шпиндель с внутренним водяным охлаждением.

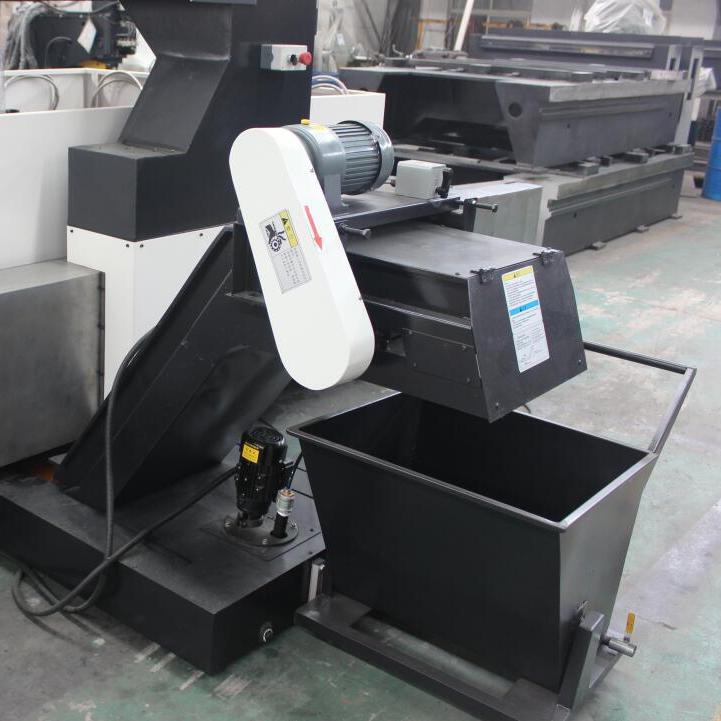

Автоматический отвод стружки.

Система автоматической смазки всех рабочих узлов станка.

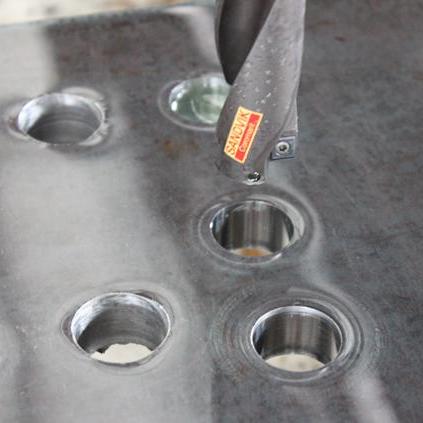

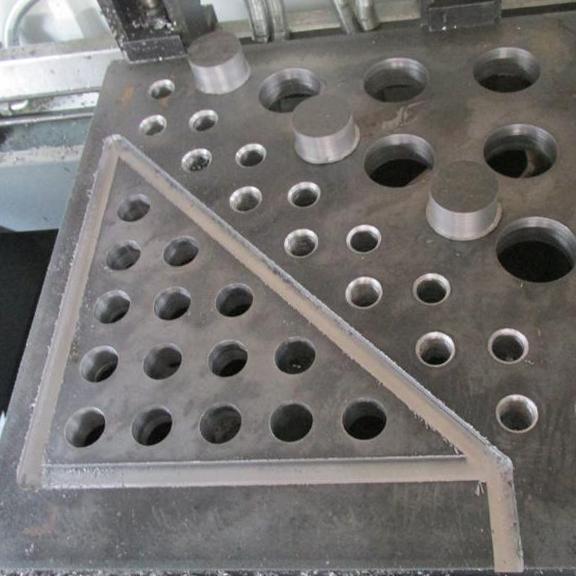

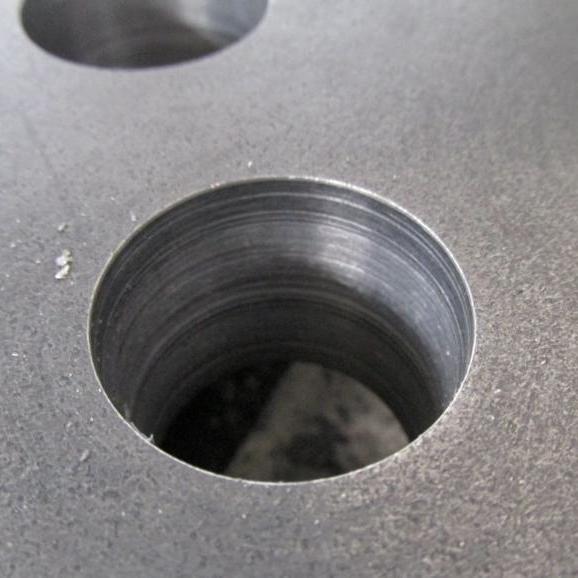

Пример готового изделия

Технические характеристики

Комплектация

• Рабочий стол.
• Гидравлический зажим, 12 шт.
• Высокоскоростная сверлильная головка.
• Утолщенный подвижный портал.
• Система охлаждения с автоматической рециркуляцией.
• Автоматическая система отвода стружки с кареткой.
• Гидравлическая станция.
• Двигатель масляного насоса.
• Электрический шкаф.

Основные компоненты станка

• ЧПУ Siemens Sinumerik 808D.
• Двигатель шпинделя CTB.
• Cервопреобразователь шпинделя CTB
• Сервоприводы Siemens.
• Аппарат низкого напряжения Siemens.
• Гидрораспределитель Atos.
• Шарико-винтовая передача Hiwin.
• Линейные направляющие Hiwin.
