Пневматический ударный маркировочный пресс с усилием до 3000 кг, предназначенный для маркировки, нумерации, клёпки, запрессовки или перфорации.
Имеет постоянную, регулярную и точную мощность при различной нагрузке. Сила удара может быть отрегулирована.
Особенности
- Точность и долговечность с отрегулированным ползуном, заблокированным для вращения.
- Автоматический подъем ползуна под действием пружины.
- Быстрая и надежная регулировка высоты зазора.
- Механический стопор, обеспечивающий повторение цикла.
- Опора основания и прижимная головка изготовлены из чугуна FGL 250.
Примеры работ
Маркировка
Пробивка
Технические характеристики
| Макс. усилие | 3000 кг |
| Макс. высота детали | 380 мм |
| Полный ход механизма | 52 мм |
| Габариты стола | 160×160 мм |
| Расстояние от центра стержня до станины | 145 мм |
| Мин. размер знака | 0,2 мм |
| Размер штока | Ø10×40 мм |
| Масса | 60 кг |

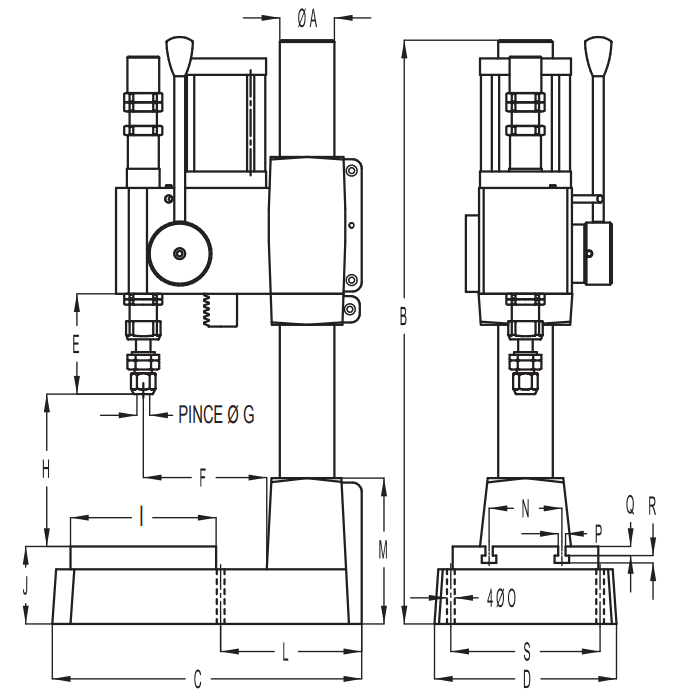

Габариты
| A | Ø 70 мм |
| B | 730 мм |
| C | 348 мм |
| D | 195 мм |
| E | 110 мм |
| F | 135 мм |
| G | Ø 10×40 мм |
| H | 0-300 мм |
| I | 160 мм |
| J | 85 мм |
| L | 150 мм |
| M | 148 мм |
| N | 105 мм |
| O | Ø 8,50 мм |
| P | 9 мм |
| Q | 10,5 мм |
| R | 7,5 мм |
| S | 125 мм |
