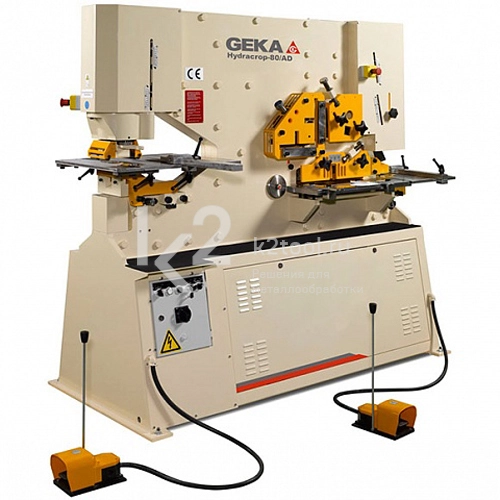

Пресс-ножницы с двумя независимыми гидравлическими цилиндрами, двумя рабочими местами и пятью модулями работы:
- Пробивка (усилие 800 кН).
- Вырубание паза.
- Резка углового профиля (усилие 1500 кН).
- Резка металлической ленты.
- Резка проката и профилей.
Особенности
- Станок оснащен двумя цилиндрами.
- Пять рабочих мест, оборудованных инструментом для резки углового профиля, проката, вырубание прямоугольного паза и пробивание.
- Быстрая замена пуансона.
- Стол для резки полосового проката с направляющим упором.
- Два синхронных рабочих места.
- Увеличение развиваемой скорости за счет мощного гидравлического агрегата.
- Специальный прибор приближения при сниженном давлении и на низкой скорости.
- Широкого стола для пробивки с миллиметрированными ограничителями.
- Широкого стола для вырубания паза с миллиметрированными ограничителями.
Версия SD обладает такими же характеристиками, что и версия S, а также располагает станиной с более глубоким зевом и структурой, пригодными для работы с листовой сталью.
Пять рабочих станций
Перфорационная станция
Независимый управляемый пробивной цилиндр с системой предотвращения вращения и пространством для установки дополнительных или пользовательских инструментов.
Станция для резки плоских брусков
Прогрессивная резка с минимальной деформацией. Возможность резки углов на станции плоских прутков.
Станция резки прутков
Резка сплошных круглых и квадратных стержней с несколькими вариантами профилей UPN, UPE, IPN или IPE.
Станция надреза
Прямоугольная насечка со столом в комплекте. Необязательный треугольный вырез или насечка на трубке.
Станция угловой резки
Запатентованная система прямолинейного перемещения для резки под углом без деформации или потери материала.
Технические характеристики
| Пресс-ножницы для полосового проката | |
| Полосовой прокат с небольшой деформацией | 450×15, 300×20 мм |
| Длина ножей | 475 мм |
| Прокат квадратный | - |
| Рабочая высота | 850 мм |
| Пресс-ножницы для профилей | |
| Усилие резки | 1500 кН |
| Угловой профиль 90 º (резка без деформации) | 130×130×13 мм |
| Угловой профиль 45 º | 70×70×7 мм |
| Резка специальным ножом | |
| Угловой профиль 90 º (с небольшой деформацией) | 152×152×13 мм |
| Пресс-ножницы для проката | |
| Прокат круглый Ø | 45 мм |
| Прокат квадратный | 45 мм |
| Резка специальным ножом | |
| UPN профили | 140 мм |
| IPN профили | 140 мм |
| Вырубание паза | |
| Листовая сталь толщиной | 12 мм |
| Угловой профиль | 100 мм |
| Глубина | 90 мм |
| Ширина | 52 мм |
| Пробивка | |
| Усилие пробивки | 800 кН |
| Максимальная способность пробивки с быстрой сменой | ø 40×14 мм |
| Матрица, S-образный матрицедержатель | ø 24×24 мм |
| Зев S / SD | 300 / 500 мм |
| Ход | 70 мм |
| Рабочая высота | 1095 мм |
| Общие технические характеристики | |
| Количество полных циклов при ходе 20 | 40 мм |
| Мотор | 9 кВт |
| Масса S / SD | 2070 / 2400 кг |
| Масса в упаковке S / SD | 2323 / 2760 кг |
| Размер в упаковке S / SD | 2,13×1,20×2,05 м / 2,31×1,2×2,05 |
| Размер упаковки для доставки морским транспортом S / SD | 4,72 / 6,68 м3 |
*Характеристики указаны для материала с сопротивлением 45 кг/мм2.
