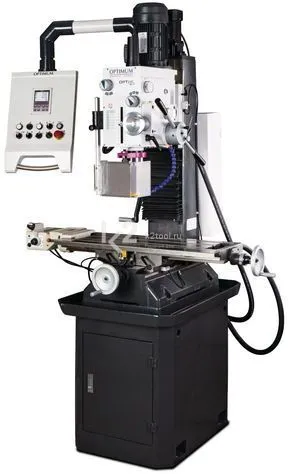

Универсальный настольный сверлильно-фрезерный станок с автоподачей предназначен для сверления, фрезерования и нарезания резьбы. Оснащен 3-осевым устройством цифровой индикации DRO 5 с цифровым дисплеем.
Особенности
- Частотный преобразователь SINAMICS V20 с функцией энергосбережения и системой охлаждения.
- Одноступенчатый привод промышленный электродвигатель с 2 скоростями и плавной регулировкой оборотов.
- Автоматическое позиционирование по оси Z и плавное передвижение по оси X.
- Массивный координатный стол с Т-образными пазами и каналом для СОЖ.
- Регулировка высоты сверлильной головки с помощью стойки и кривошипа.
- Шестерни редуктора в масляной ванне обеспечивают плавное движение.
- Шпиндель вращается по и против часовой стрелки для нарезания резьбы.
- Ограничитель глубины сверления.
- Встроенная система подачи СОЖ и лампа для освещения рабочей зоны.
- Регулируемый по высоте защитный экран с выключателем.
- Направляющие колонны типа "ласточкин хвост" вышабрены вручную для максимальной точности.
- Защита направляющих от попадания стружки.
Автоматическая подача пиноли
Надежная литая подставка с поддоном для СОЖ
Фирменная панель управления с УЦИ
Автоподача стола по оси Х
Технические характеристики
| Параметры питания | 380 В, 50 Гц |
| Мощность | 1,5 кВт |
| Макс. диаметр торцевой фрезы | 63 мм |
| Макс. диаметр концевой фрезы | 26 мм |
| Макс. диаметр сверления стали | 24 мм |
| Макс. диаметр непрерывного сверления стали | 20 мм |
| Макс. нарезание резьбы | М16 |
| Частота вращения шпинделя | 60-2760 об/мин |
| Кол-во скоростей | 2 |
| Поворот фрезерной головки | ±45° |
| Конус шпинделя | КМ4 |
| Ход пиноли | 120 мм |
| Диаметр пиноли | 75 мм |
| Скорость автоподачи пиноли | 0,1 / 0,18 / 0,26 мм/об |
| Вылет оси шпинделя | 258 мм |
| Габариты стола | 800×240 мм |
| Ширина Т-образных пазов | 14 мм |
| Расстояние между пазами | 80 мм |
| Кол-во пазов | 3 |
| Макс. расстояние от шпинделя до стола | 420 мм |
| Перемещение по оси X автоматически | 480 мм |
| Перемещение по оси X вручную | 560 мм |
| Перемещение по оси Y вручную | 195 мм |
| Перемещение по оси Z вручную | 350 мм |
| Габариты | 1600×930×2110 мм |
| Масса | 495 кг |
