Метчики из порошковой быстрорежущей стали с добавлением кобальта HSSE-PM со спиральной канавкой для сквозных отверстий. Заборная часть метчика формой B c количеством витков резьбы от 4 до 5.
Особенности
- Стандарт хвостовика DIN 376.
- Покрытие TiAlN + WC/C - BALINIT®HARDLUBE.
- Микрогеометрия кромки для высококачественной и точной резки.
- Резьба М.
- Точность отверстий под нарезание резьбы ISO 2 (6HX).
- Направление резьбы RH.
Подходят для:
- Стали.
- Нержавеющей стали.
- Чугуна.
- Цветных металлов.
- Жаропрочных сплавов.
Для максимального срока службы метчиков и достижения наилучшей производительности во время нарезания резьбы воспользуйтесь смазочно-охлаждающими жидкостями.
Технические характеристики

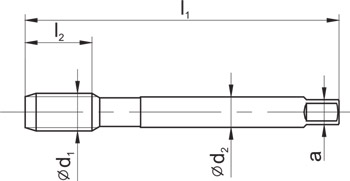

d1 — Резьба
d2 — Диаметр хвостовика, мм
l1 — Общая длина, мм
l2 — Длина режущей части, мм
p — Шаг, мм
a — Размер хвостовика, мм
| Артикул | d1 | p, мм | Допуск резьбы | l1, мм | l2, мм | d2, мм | a, мм | Диаметр отверстия, мм |
| D4-118M61-0080 | M8 | 1,25 | 6HX | 90 | 15 | 6 | 4,9 | 6,80 |
| D4-118M61-0100 | M10 | 1,50 | 6HX | 100 | 17 | 7 | 5,5 | 8,50 |
| D4-118M61-0120 | M12 | 1,75 | 6HX | 110 | 18 | 9 | 7 | 10,20 |
| D4-118M61-0140 | M14 | 2 | 6HX | 110 | 20 | 11 | 9 | 12 |
| D4-118M61-0160 | M16 | 2 | 6HX | 110 | 20 | 12 | 9 | 14 |
| D4-118M61-0180 | M18 | 2,50 | 6HX | 125 | 25 | 14 | 11 | 15,50 |
| D4-118M61-0200 | M20 | 2,50 | 6HX | 140 | 25 | 16 | 12 | 17,50 |
| D4-118M61-0220 | M22 | 2,50 | 6HX | 140 | 25 | 18 | 14,5 | 19,50 |
| D4-118M61-0240 | M24 | 3 | 6HX | 160 | 30 | 18 | 14,5 | 21 |
| D4-118M61-0270 | M27 | 3 | 6HX | 160 | 30 | 20 | 16 | 24 |
| D4-118M61-0300 | M30 | 3,50 | 6HX | 180 | 35 | 22 | 18 | 26,50 |
| D4-118M61-0330 | M33 | 3,50 | 6HX | 180 | 35 | 25 | 20 | 29,50 |
| D4-118M61-0360 | M36 | 4 | 6HX | 200 | 40 | 28 | 22 | 32 |
