Гидравлические вальцовочные станки 4R RBH выполняют прокатку листового металла из алюминия и нержавеющей стали толщиной до 85 мм.
Особенности
- Гидропривод проводит подачу верхнего и боковых валов при помощи планетарного редуктора.
- Три цифровых индикатора позволяют легко позиционировать боковой и три нижних вала.
- Прочный корпус выполнен из стали ST-52.
- Стальные валы качественно обработаны и индукционно закалены (SAE 1050).
- Двухскоростная рабочая система для изделий от Ø 275 мм.
- Мобильная электронная панель управления регулирует ход работы станка, движение и параллельность валов.
- Защита от перегрузки.
- Электрогидравлическая калибровка.
- Соответствует стандартам CE.
Верхняя крышка валов открывается и закрывается гидравлически
Устройство для конической гибки
Панель управления

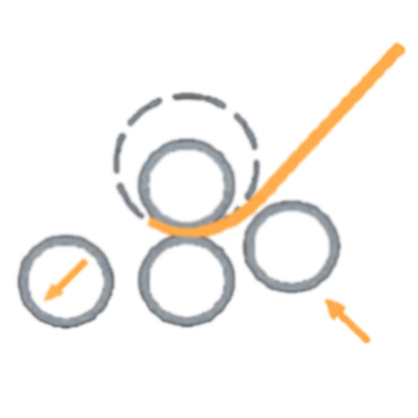

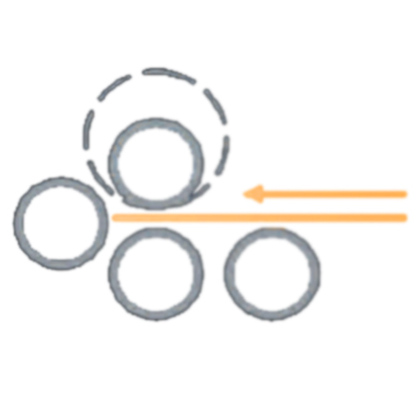

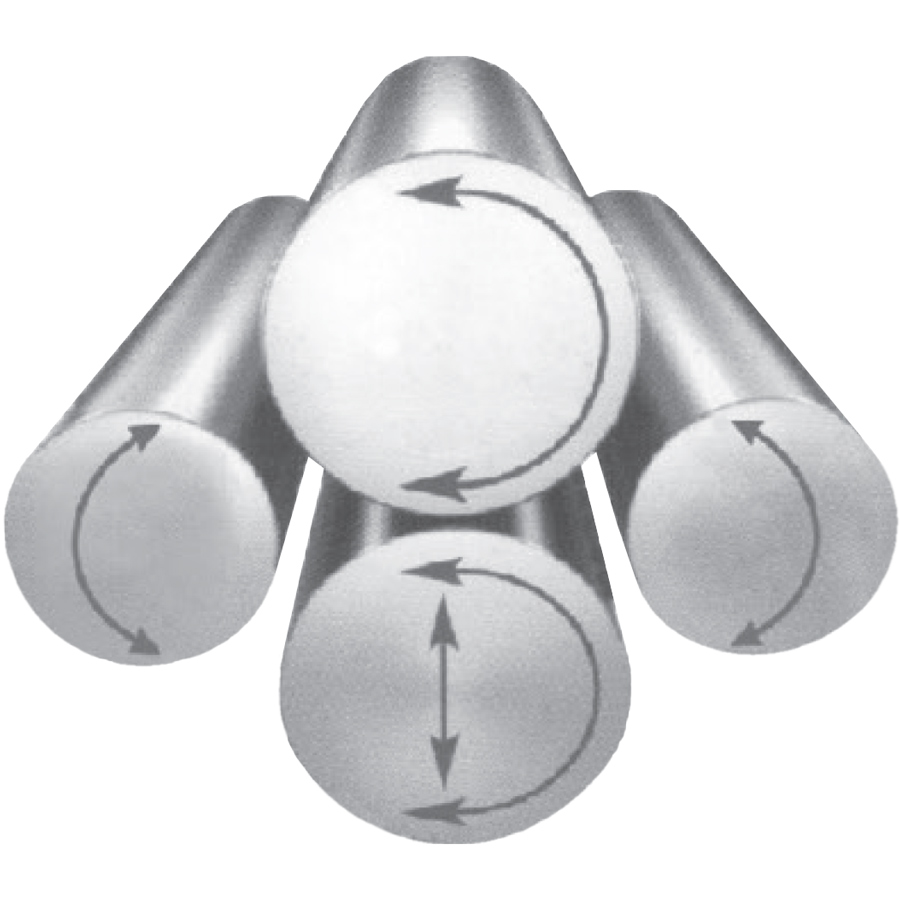

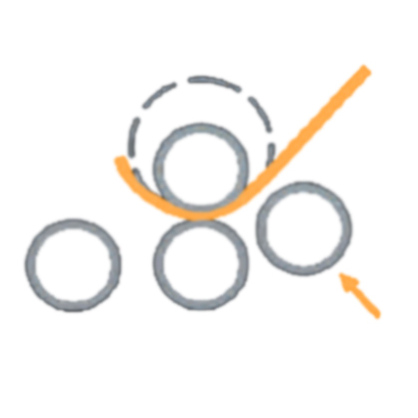

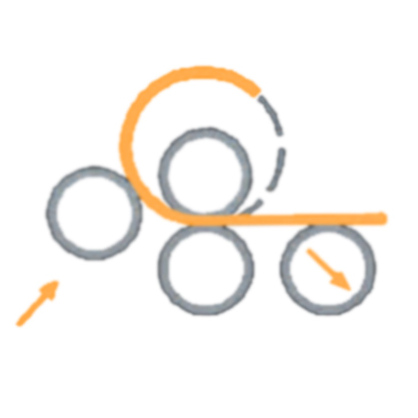

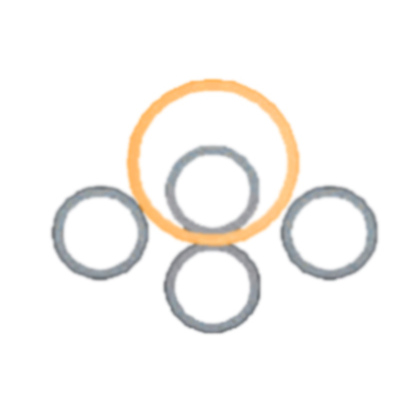

Принцип действия

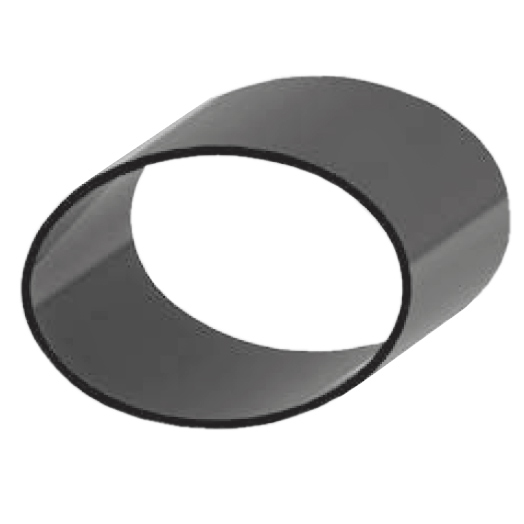

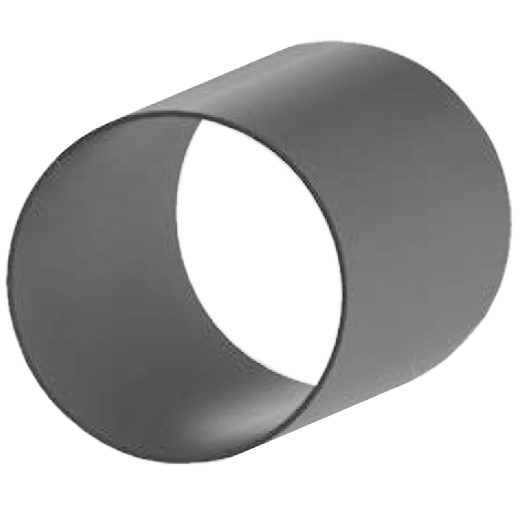

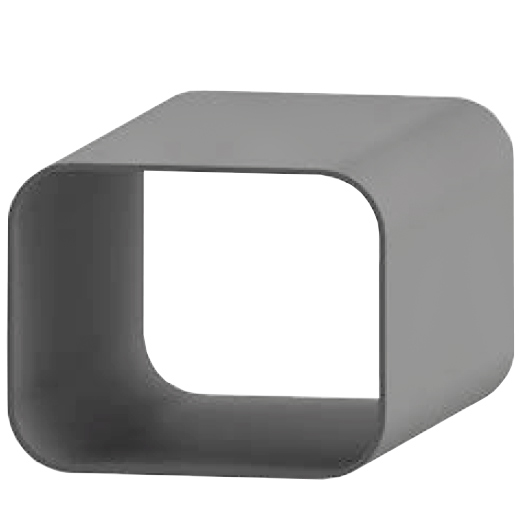

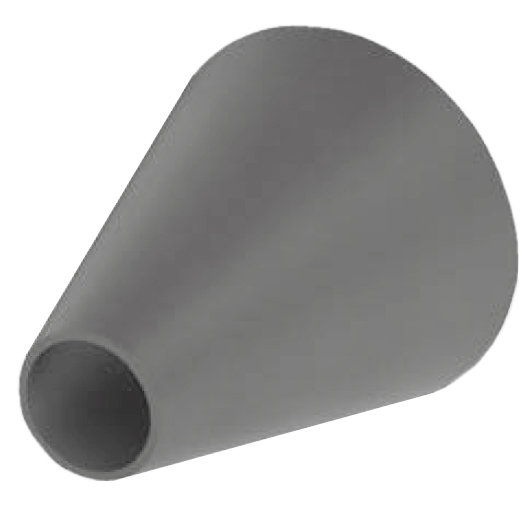

Примеры изделий
Технические характеристики
Рабочая длина 1570 мм
| Модель
|
Толщина листа с предподгибом
|
Толщина листа без предподгиба
|
Центр. вал
|
Боковой вал
|
Мощность
|
Рабочая скорость
|
Габариты
|
Масса
|
| ∅×1,5*
|
∅×5*
|
∅×1,5*
|
∅×5*
|
| 4R RBH 1570x150
|
3 мм
|
4 мм
|
4 мм
|
6 мм
|
Ø 150 мм
|
Ø 130 мм
|
4+3 кВт
|
6 м/мин
|
3350×1200×1210 мм
|
2470 кг
|
| 4R RBH 1570x180
|
5 мм
|
7 мм
|
7 мм
|
9 мм
|
Ø 180 мм
|
Ø 150 мм
|
4+3 кВт
|
5 м/мин
|
3400×1400×1290 мм
|
3000 кг
|
| 4R RBH 1570x200
|
7 мм
|
9 мм
|
9 мм
|
11 мм
|
Ø 200 мм
|
Ø 180 мм
|
4+3 кВт
|
6 м/мин
|
3400×1400×1290 мм
|
3350 кг
|
| 4R RBH 1570x220
|
8 мм
|
10 мм
|
10 мм
|
12 мм
|
Ø 220 мм
|
Ø 180 мм
|
4+3 кВт
|
5 м/мин
|
3550×1550×1470 мм
|
4350 кг
|
| 4R RBH 1570x250
|
10 мм
|
12 мм
|
12 мм
|
15 мм
|
Ø 250 мм
|
Ø 200 мм
|
7,5+3 кВт
|
5 м/мин
|
3550×1550×1470 мм
|
4750 кг
|
* Толщина листа при диаметре изделия в 1,5 или 5 раз больше диаметра центрального вала.
Рабочая длина 2070 мм
| Модель
|
Толщина листа с предподгибом
|
Толщина листа без предподгиба
|
Центр. вал
|
Боковой вал
|
Мощность
|
Рабочая скорость
|
Габариты
|
Масса
|
| ∅×1,5*
|
∅×5*
|
∅×1,5*
|
∅×5*
|
| 4R RBH 2070x130
|
2 мм
|
3 мм
|
3 мм
|
4 мм
|
Ø 130 мм
|
Ø 130 мм
|
4+3 кВт
|
5 м/мин
|
3850×1200×1210 мм
|
2550 кг
|
| 4R RBH 2070x150
|
3 мм
|
4 мм
|
4 мм
|
6 мм
|
Ø 150 мм
|
Ø 130 мм
|
4+3 кВт
|
6 м/мин
|
3850×1200×1210 мм
|
2900 кг
|
| 4R RBH 2070x180
|
4 мм
|
6 мм
|
6 мм
|
8 мм
|
Ø 180 мм
|
Ø 150 мм
|
4+3 кВт
|
5 м/мин
|
3900×1400×1390 мм
|
3400 кг
|
| 4R RBH 2070x200
|
6 мм
|
8 мм
|
8 мм
|
10 мм
|
Ø 200 мм
|
Ø 180 мм
|
4+3 кВт
|
6 м/мин
|
3900×1400×1390 мм
|
3850 кг
|
| 4R RBH 2070x220
|
7 мм
|
9 мм
|
9 мм
|
11 мм
|
Ø 220 мм
|
Ø 180 мм
|
4+3 кВт
|
5 м/мин
|
4050×1550×1470 мм
|
4900 кг
|
| 4R RBH 2070x250
|
80 мм
|
10 мм
|
10 мм
|
12 мм
|
Ø 250 мм
|
Ø 200 мм
|
7,5+3 кВт
|
5 м/мин
|
4050×1550×1470 мм
|
5450 кг
|
| 4R RBH 2070x275
|
12 мм
|
16 мм
|
16 мм
|
20 мм
|
Ø 280 мм
|
Ø 220 мм
|
16,5 кВт
|
1,5-5 м/мин
|
4900×1750×1950 мм
|
8550 кг
|
| 4R RBH 2070x320
|
16 мм
|
20 мм
|
20 мм
|
25 мм
|
Ø 320 мм
|
Ø 240 мм
|
20 кВт
|
1,5-5 м/мин
|
4950×1850×2050 мм
|
10750 кг
|
| 4R RBH 2070x350
|
20 мм
|
25 мм
|
25 мм
|
30 мм
|
Ø 350 мм
|
Ø 260 мм
|
23,5 кВт
|
1,5-5 м/мин
|
4950×1950×2050 мм
|
11500 кг
|
| 4R RBH 2070x380
|
25 мм
|
30 мм
|
30 мм
|
40 мм
|
Ø 380 мм
|
Ø 300 мм
|
31,5 кВт
|
1,5-5 м/мин
|
4950×2300×2450 мм
|
15800 кг
|
| 4R RBH 2070x400
|
30 мм
|
35 мм
|
35 мм
|
45 мм
|
Ø 400 мм
|
Ø 300 мм
|
38,5 кВт
|
1,5-5 м/мин
|
4950×2300×2450 мм
|
16500 кг
|
| 4R RBH 2070x460
|
30 мм
|
35 мм
|
35 мм
|
45 мм
|
Ø 460 мм
|
Ø 380 мм
|
38,5 кВт
|
1,5-5 м/мин
|
4950×2350×2450 мм
|
19600 кг
|
| 4R RBH 2070x500
|
30 мм
|
35 мм
|
35 мм
|
45 мм
|
Ø 500 мм
|
Ø 400 мм
|
60 кВт
|
1-4 м/мин
|
5600×2850×3000 мм
|
33500 кг
|
| 4R RBH 2070x550
|
45 мм
|
50 мм
|
50 мм
|
60 мм
|
Ø 550 мм
|
Ø 450 мм
|
66 кВт
|
1-4 м/мин
|
5750×2950×3050 мм
|
40000 кг
|
* Толщина листа при диаметре изделия в 1,5 или 5 раз больше диаметра центрального вала.
Рабочая длина 2570 мм
| Модель
|
Толщина листа с предподгибом
|
Толщина листа без предподгиба
|
Центр. вал
|
Боковой вал
|
Мощность
|
Рабочая скорость
|
Габариты
|
Масса
|
| ∅×1,5*
|
∅×5*
|
∅×1,5*
|
∅×5*
|
| 4R RBH 2570x150
|
2 мм
|
3 мм
|
3 мм
|
4 мм
|
Ø 150 мм
|
Ø 130 мм
|
4+3 кВт
|
6 м/мин
|
4350×1200×1210 мм
|
3330 кг
|
| 4R RBH 2570x180
|
3 мм
|
4 мм
|
4 мм
|
6 мм
|
Ø 180 мм
|
Ø 150 мм
|
4+3 кВт
|
5 м/мин
|
4400×1400×1390 мм
|
3800 кг
|
| 4R RBH 2570x200
|
4 мм
|
6 мм
|
6 мм
|
8 мм
|
Ø 200 мм
|
Ø 180 мм
|
4+3 кВт
|
6 м/мин
|
4400×1400×1390 мм
|
4350 кг
|
| 4R RBH 2570x220
|
5 мм
|
7 мм
|
7 мм
|
9 мм
|
Ø 220 мм
|
Ø 180 мм
|
4+3 кВт
|
5 м/мин
|
4550×1550×1470 мм
|
5500 кг
|
| 4R RBH 2570x250
|
6 мм
|
8 мм
|
8 мм
|
10 мм
|
Ø 250 мм
|
Ø 200 мм
|
7,5+3 кВт
|
5 м/мин
|
4550×1550×1470 мм
|
6300 кг
|
| 4R RBH 2570x275
|
10 мм
|
12 мм
|
12 мм
|
16 мм
|
Ø 280 мм
|
Ø 220 мм
|
16,5 кВт
|
1,5-5 м/мин
|
5350×1750×1950 мм
|
9500 кг
|
| 4R RBH 2570x320
|
12 мм
|
16 мм
|
16 мм
|
20 мм
|
Ø 320 мм
|
Ø 240 мм
|
20 кВт
|
1,5-5 м/мин
|
5450×1850×2050 мм
|
12050 кг
|
| 4R RBH 2570x350
|
16 мм
|
20 мм
|
20 мм
|
25 мм
|
Ø 350 мм
|
Ø 260 мм
|
23,5 кВт
|
1,5-5 м/мин
|
5450×1950×2050 мм
|
13300 кг
|
| 4R RBH 2570x380
|
20 мм
|
25 мм
|
25 мм
|
30 мм
|
Ø 380 мм
|
Ø 300 мм
|
31,5 кВт
|
1,5-5 м/мин
|
5450×2300×2450 мм
|
17600 кг
|
| 4R RBH 2570x400
|
25 мм
|
30 мм
|
30 мм
|
40 мм
|
Ø 400 мм
|
Ø 300 мм
|
38,5 кВт
|
1,5-5 м/мин
|
5450×2300×2450 мм
|
18300 кг
|
| 4R RBH 2570x460
|
30 мм
|
35 мм
|
35 мм
|
45 мм
|
Ø 460 мм
|
Ø 380 мм
|
38,5 кВт
|
1,5-5 м/мин
|
5450×2350×2450 мм
|
22800 кг
|
| 4R RBH 2570x500
|
35 мм
|
40 мм
|
40 мм
|
50 мм
|
Ø 500 мм
|
Ø 400 мм
|
60 кВт
|
1-4 м/мин
|
6100×2850×3000 мм
|
36300 кг
|
| 4R RBH 2570x550
|
40 мм
|
45 мм
|
45 мм
|
55 мм
|
Ø 550 мм
|
Ø 450 мм
|
66 кВт
|
1-4 м/мин
|
6250×2950×3050 мм
|
44000 кг
|
* Толщина листа при диаметре изделия в 1,5 или 5 раз больше диаметра центрального вала.
Рабочая длина 3070 мм
| Модель
|
Толщина листа с предподгибом
|
Толщина листа без предподгиба
|
Центр. вал
|
Боковой вал
|
Мощность
|
Рабочая скорость
|
Габариты
|
Масса
|
| ∅×1,5*
|
∅×5*
|
∅×1,5*
|
∅×5*
|
| 4R RBH 3070x180
|
2 мм
|
3 мм
|
3 мм
|
4 мм
|
Ø 180 мм
|
Ø 150 мм
|
4,0+3 кВт
|
5 м/мин
|
4900×1400×1390 мм
|
4200 кг
|
| 4R RBH 3070x200
|
3 мм
|
4 мм
|
4 мм
|
6 мм
|
Ø 200 мм
|
Ø 180 мм
|
4,0+3 кВт
|
6 м/мин
|
4900×1400×1390 мм
|
4850 кг
|
| 4R RBH 3070x220
|
4 мм
|
6 мм
|
6 мм
|
8 мм
|
Ø 220 мм
|
Ø 180 мм
|
4,0+3 кВт
|
5 м/мин
|
5050×1550×1470 мм
|
6200 кг
|
| 4R RBH 3070x250
|
5 мм
|
7 мм
|
7 мм
|
9 мм
|
Ø 250 мм
|
Ø 200 мм
|
7,5+3 кВт
|
5 м/мин
|
5050×1550×1470 мм
|
7050 кг
|
| 4R RBH 3070x275
|
8 мм
|
10 мм
|
10 мм
|
12 мм
|
Ø 280 мм
|
Ø 220 мм
|
16,5 кВт
|
1,5-5 м/мин
|
5900×1750×1860 мм
|
10300 кг
|
| 4R RBH 3070x320
|
10 мм
|
12 мм
|
12 мм
|
16 мм
|
Ø 320 мм
|
Ø 240 мм
|
20 кВт
|
1,5-5 м/мин
|
5900×1850×2050 мм
|
13050 кг
|
| 4R RBH 3070x350
|
12 мм
|
16 мм
|
16 мм
|
20 мм
|
Ø 350 мм
|
Ø 260 мм
|
23,5 кВт
|
1,5-5 м/мин
|
5900×1950×2050 мм
|
15300 кг
|
| 4R RBH 3070x380
|
16 мм
|
20 мм
|
20 мм
|
25 мм
|
Ø 380 мм
|
Ø 300 мм
|
31,5 кВт
|
1,5-5 м/мин
|
5900×2300×2450 мм
|
19100 кг
|
| 4R RBH 3070x400
|
20 мм
|
25 мм
|
25 мм
|
30 мм
|
Ø 400 мм
|
Ø 300 мм
|
38,5 кВт
|
1,5-5 м/мин
|
5900×2300×2450 мм
|
20300 кг
|
| 4R RBH 3070x460
|
25 мм
|
30 мм
|
30 мм
|
40 мм
|
Ø 460 мм
|
Ø 380 мм
|
38,5 кВт
|
1,5-5 м/мин
|
6000×2350×2450 мм
|
26960 кг
|
| 4R RBH 3070x500
|
30 мм
|
35 мм
|
35 мм
|
45 мм
|
Ø 500 мм
|
Ø 400 мм
|
60 кВт
|
1,5-5 м/мин
|
6650×2850×3000 мм
|
38800 кг
|
| 4R RBH 3070x550
|
35 мм
|
40 мм
|
40 мм
|
50 мм
|
Ø 550 мм
|
Ø 450 мм
|
66 кВт
|
1-4 м/мин
|
6800×2950×3050 мм
|
47300 кг
|
| 4R RBH 3070x580
|
40 мм
|
45 мм
|
45 мм
|
60 мм
|
Ø 580 мм
|
Ø 480 мм
|
73 кВт
|
1-4 м/мин
|
6800×3000×3050 мм
|
50300 кг
|
| 4R RBH 3070x620
|
50 мм
|
60 мм
|
60 мм
|
70 мм
|
Ø 620 мм
|
Ø 520 мм
|
123 кВт
|
1-4 м/мин
|
7250×3300×3350 мм
|
62300 кг
|
| 4R RBH 3070x680
|
60 мм
|
70 мм
|
70 мм
|
85 мм
|
Ø 680 мм
|
Ø 580 мм
|
150 кВт
|
1-4 м/мин
|
7750×3550×3700 мм
|
82800 кг
|
* Толщина листа при диаметре изделия в 1,5 или 5 раз больше диаметра центрального вала.
Рабочая длина 4100 мм
| Модель
|
Толщина листа с предподгибом
|
Толщина листа без предподгиба
|
Центр. вал
|
Боковой вал
|
Мощность
|
Рабочая скорость
|
Габариты
|
Масса
|
| ∅×1,5*
|
∅×5*
|
∅×1,5*
|
∅×5*
|
| 4R RBH 4100x250
|
3 мм
|
4 мм
|
4 мм
|
6 мм
|
250 мм
|
200 мм
|
7,5+3 кВт
|
5 м/мин
|
6050×1550×1470 мм
|
8550 кг
|
| 4R RBH 4100x275
|
4 мм
|
6 мм
|
6 мм
|
8 мм
|
280 мм
|
220 мм
|
16,5 кВт
|
1,5-5 м/мин
|
6900×1750×1950 мм
|
13300 кг
|
| 4R RBH 4100x320
|
6 мм
|
8 мм
|
8 мм
|
10 мм
|
320 мм
|
240 мм
|
20 кВт
|
1,5-5 м/мин
|
7000×1850×2050 мм
|
15050 кг
|
| 4R RBH 4100x350
|
8 мм
|
10 мм
|
10 мм
|
12 мм
|
350 мм
|
260 мм
|
23,5 кВт
|
1,5-5 м/мин
|
7000×1950×2050 мм
|
19700 кг
|
| 4R RBH 4100x380
|
10 мм
|
12 мм
|
12 мм
|
16 мм
|
380 мм
|
300 мм
|
31,5 кВт
|
1,5-5 м/мин
|
7000×2300×2450 мм
|
22500 кг
|
| 4R RBH 4100x400
|
12 мм
|
16 мм
|
16 мм
|
20 мм
|
400 мм
|
300 мм
|
38,5 кВт
|
1,5-5 м/мин
|
7000×2300×2450 мм
|
24500 кг
|
| 4R RBH 4100x460
|
16 мм
|
20 мм
|
20 мм
|
25 мм
|
460 мм
|
380 мм
|
38,5 кВт
|
1,5-5 м/мин
|
7000×2350×2450 мм
|
33700 кг
|
| 4R RBH 4100x500
|
20 мм
|
25 мм
|
25 мм
|
35 мм
|
500 мм
|
400 мм
|
60 кВт
|
1-4 м/мин
|
7650×2850×3000 мм
|
44000 кг
|
| 4R RBH 4100x550
|
25 мм
|
30 мм
|
30 мм
|
40 мм
|
550 мм
|
450 мм
|
66 кВт
|
1-4 м/мин
|
7800×2950×3050 мм
|
55500 кг
|
* Толщина листа при диаметре изделия в 1,5 или 5 раз больше диаметра центрального вала.
Рабочая длина 6100 мм
| Модель
|
Толщина листа с предподгибом
|
Толщина листа без предподгиба
|
Центр. вал
|
Боковой вал
|
Мощность
|
Рабочая скорость
|
Габариты
|
Масса
|
| ∅×1,5*
|
∅×5*
|
∅×1,5*
|
∅×5*
|
| 4R RBH 6100x350
|
4 мм
|
6 мм
|
6 мм
|
8 мм
|
Ø 350 мм
|
Ø 260 мм
|
23,5 кВт
|
1,5-5 м/мин
|
9000×1950×2050 мм
|
25100 кг
|
| 4R RBH 6100x380
|
6 мм
|
8 мм
|
8 мм
|
10 мм
|
Ø 380 мм
|
Ø 300 мм
|
31,5 кВт
|
1,5-5 м/мин
|
9000×2300×2450 мм
|
28900 кг
|
| 4R RBH 6100x400
|
8 мм
|
10 мм
|
10 мм
|
13 мм
|
Ø 400 мм
|
Ø 300 мм
|
38,5 кВт
|
1,5-5 м/мин
|
9000×2300×2450 мм
|
31000 кг
|
| 4R RBH 6100x460
|
10 мм
|
12 мм
|
12 мм
|
15 мм
|
Ø 460 мм
|
Ø 380 мм
|
38,5 кВт
|
1,5-5 м/мин
|
9000×2350×2450 мм
|
42000 кг
|
| 4R RBH 6100x500
|
12 мм
|
16 мм
|
16 мм
|
20 мм
|
Ø 500 мм
|
Ø 400 мм
|
60 кВт
|
1-4 м/мин
|
9650×2600×2450 мм
|
68300 кг
|
| 4R RBH 6100x550
|
16 мм
|
20 мм
|
20 мм
|
25 мм
|
Ø 550 мм
|
Ø 450 мм
|
66 кВт
|
1-4 м/мин
|
9800×2950×3000 мм
|
71500 кг
|
| 4R RBH 6100x620
|
20 мм
|
25 мм
|
25 мм
|
30 мм
|
Ø 620 мм
|
Ø 520 мм
|
123 кВт
|
1-4 м/мин
|
10250×3300×3350 мм
|
91000 кг
|
| 4R RBH 6100x720
|
25 мм
|
30 мм
|
30 мм
|
35 мм
|
Ø 720 мм
|
Ø 680 мм
|
150 кВт
|
1-4 м/мин
|
10400×3300×3400 мм
|
115500 кг
|
* Толщина листа при диаметре изделия в 1,5 или 5 раз больше диаметра центрального вала.
Комплектация
- Вальцовочный станок Rollbend 4R RBH.
- Индукционно закаленные валы.
- Мобильная электронная панель управления.
- Гидравлическая система балансировки.
- Устройство для конической гибки.
- Руководство по эксплуатации.
Доп. аксессуары
- Кран для поддержки заготовок большого диаметра.
- Гидравлические боковые опоры для поддержки изделий большого диаметра.
- Стол подачи материала.
- Панель управления NC.
- Система масляного охлаждения.
