Трехвалковые гидравлические вальцы Rollbend 3R RBH

Трехвалковые гидравлические вальцы Rollbend 3R RBH

Трехвалковые гидравлические вальцы Rollbend 3R RBH

Rollbend Отзывы Вопросы Распечатать

Цена по запросу

Доставка

Доставка транспортной компанией до терминала в вашем городе.

Самовывоз со склада.

Оплата

Безналичными по счёту.

Оплата через Яндекc.Кассу банковской картой и наличными.

Гарантия

1 год.

Собственный сервисный центр

Большой склад запчастей и расходников.

Артикул: 3R RBH

Трехвалковые гидравлические вальцы Rollbend 3R RBH

Производитель: Rollbend Оставить отзыв Задать вопрос Распечатать

Гидравлические вальцовочные станки 3R RBH выполняют прокатку листового металла из алюминия и нержавеющей стали толщиной до 60 мм.

Особенности

Гидропривод проводит подачу верхнего и боковых валов при помощи планетарного редуктора.
Два цифровых индикатора позволяют легко позиционировать нижние валы.
Прочный корпус выполнен из стали ST-52.
Стальные валы качественно обработаны и индукционно закалены (SAE 1050).
Двухскоростная рабочая система для изделий от Ø 280 мм.
Мобильная электронная панель управления регулирует ход работы станка, движение и параллельность валов.
Соответствует стандартам CE.

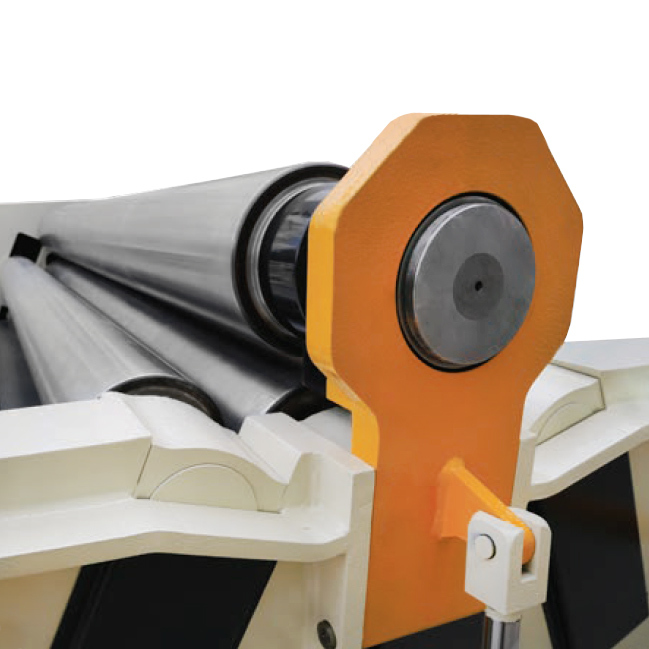

Верхняя крышка валов закрывается гидравлически

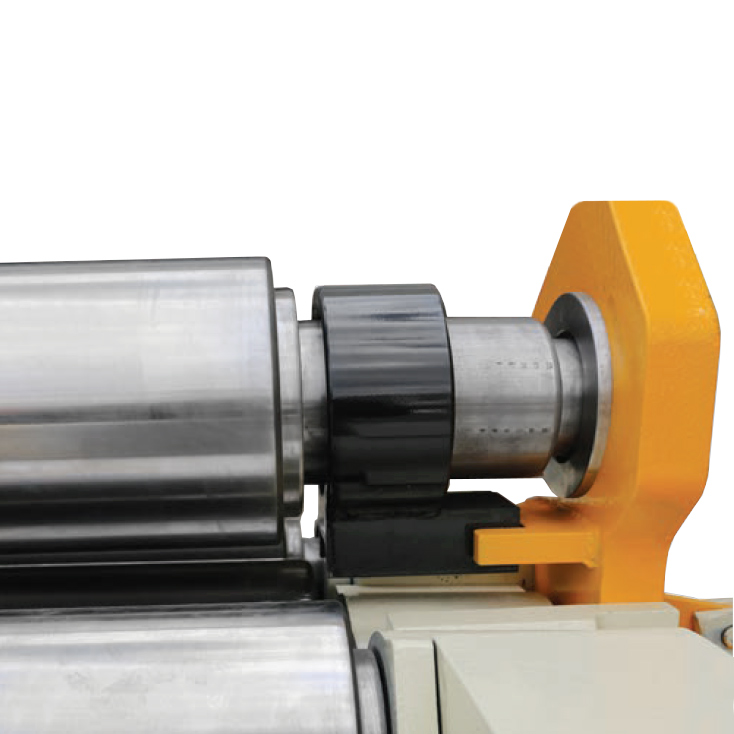

Устройство для конической гибки

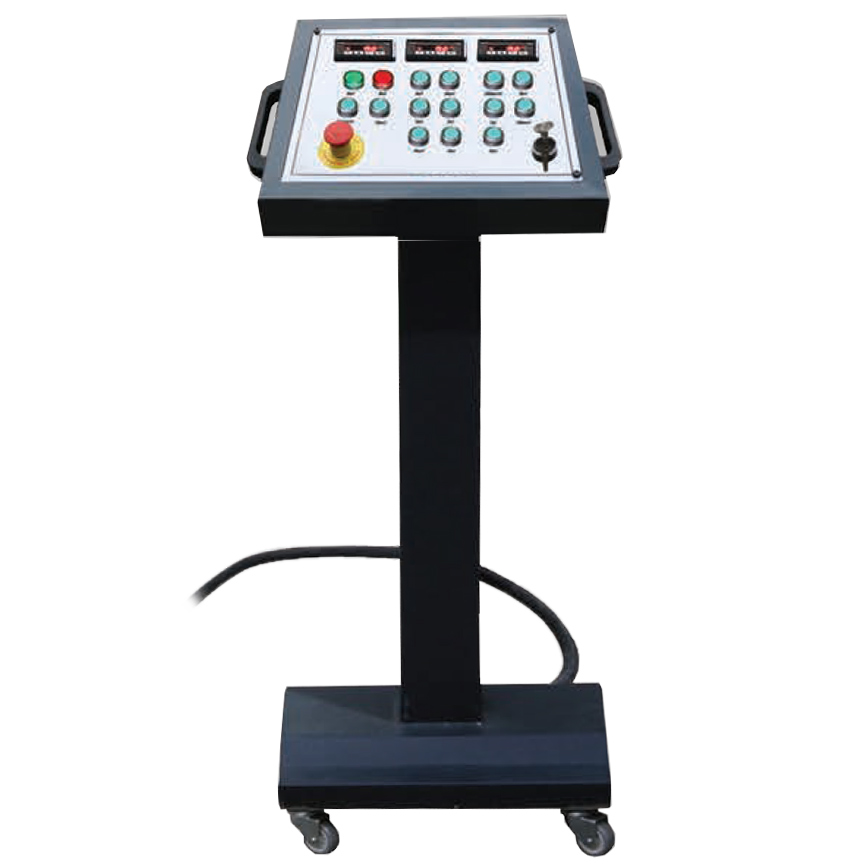

Панель управления

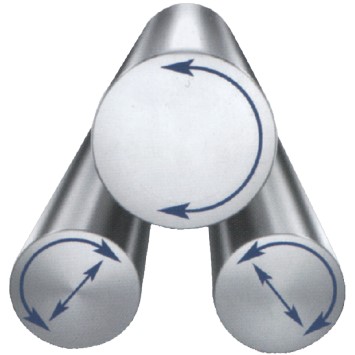

Принцип действия

Технические характеристики

Рабочая длина 2070 мм

Модель	Толщина листа с предподгибом		Толщина листа без предподгиба		Центр. вал	Боковой вал	Мощность	Рабочая скорость	Габариты	Масса
Модель	∅×1,5*	∅×5*	∅×1,5*	∅×5*	Центр. вал	Боковой вал	Мощность	Рабочая скорость	Габариты	Масса
3R RBH 2070x210	8 мм	10 мм	10 мм	12 мм	Ø 210 мм	Ø 190 мм	7,5 кВт	5 м/мин	3450×1250×1400 мм	4300 кг
3R RBH 2070x240	10 мм	13 мм	13 мм	15 мм	Ø 240 мм	Ø 220 мм	7,5 кВт	5 м/мин	3450×1350×1550 мм	5160 кг
3R RBH 2070x280	12 мм	16 мм	16 мм	18 мм	Ø 280 мм	Ø 260 мм	7,5 кВт	5 м/мин	4150×1450×1650 мм	7700 кг
3R RBH 2070x300	16 мм	20 мм	20 мм	22 мм	Ø 300 мм	Ø 280 мм	11 кВт	5 м/мин	4150×1550×1650 мм	8200 кг
3R RBH 2070x320	16 мм	20 мм	20 мм	25 мм	Ø 320 мм	Ø 300 мм	22 кВт	1,15-5 м/мин	4650×2000×1850 мм	10300 кг
3R RBH 2070x350	20 мм	25 мм	25 мм	30 мм	Ø 350 мм	Ø 330 мм	22 кВт	1,15-5 м/мин	4650×2050×1850 мм	11000 кг
3R RBH 2070x380	25 мм	30 мм	30 мм	35 мм	Ø 380 мм	Ø 360 мм	37 кВт	1,15-5 м/мин	4650×2150×1950 мм	13150 кг
3R RBH 2070x420	30 мм	35 мм	35 мм	40 мм	Ø 420 мм	Ø 400 мм	37 кВт	1,15-5 м/мин	4750×2300×2350 мм	16500 кг
3R RBH 2070x460	35 мм	40 мм	40 мм	50 мм	Ø 460 мм	Ø 440 мм	60 кВт	1,15-5 м/мин	5100×2550×2900 мм	21600 кг
3R RBH 2070x500	40 мм	45 мм	45 мм	55 мм	Ø 500 мм	Ø 480 мм	60 кВт	1,4 м/мин	5250×2550×2900 мм	30500 кг
3R RBH 2070x550	45 мм	50 мм	50 мм	60 мм	Ø 550 мм	Ø 530 мм	66 кВт	1,4 м/мин	5750×2350×3100 мм	35600 кг

* Толщина листа при диаметре изделия в 1,5 или 5 раз больше диаметра центрального вала.

Рабочая длина 2570 мм

Модель	Мин. ∅ изделия с предподгибом		Мин. ∅ изделия без предподгиба		Центр. вал	Боковой вал	Мощность	Рабочая скорость	Габариты	Масса
Модель	∅×1,5*	∅×5*	∅×1,5*	∅×5*	Центр. вал	Боковой вал	Мощность	Рабочая скорость	Габариты	Масса
3R RBH 2570x210	6 мм	8 мм	8 мм	10 мм	Ø 210 мм	Ø 190 мм	7,5 кВт	5 м/мин	3950×1250×1400 мм	4670 кг
3R RBH 2570x240	8 мм	10 мм	10 мм	12 мм	Ø 240 мм	Ø 220 мм	7,5 кВт	5 м/мин	3950×1350×1550 мм	5770 кг
3R RBH 2570x280	10 мм	13 мм	13 мм	15 мм	Ø 280 мм	Ø 260 мм	7,5 кВт	5 м/мин	4650×1450×1600 мм	7820 кг
3R RBH 2570x300	12 мм	16 мм	16 мм	18 мм	Ø 300 мм	Ø 280 мм	11 кВт	5 м/мин	4650×1550×1650 мм	9200 кг
3R RBH 2570x320	13 мм	16 мм	16 мм	20 мм	Ø 320 мм	Ø 300 мм	22 кВт	1,15-5 м/мин	5150×2000×1850 мм	11000 кг
3R RBH 2570x350	16 мм	20 мм	20 мм	25 мм	Ø 350 мм	Ø 330 мм	22 кВт	1,15-5 м/мин	5150×2050×1850 мм	12600 кг
3R RBH 2570x380	20 мм	25 мм	25 мм	30 мм	Ø 380 мм	Ø 360 мм	37 кВт	1,15-5 м/мин	5150×2150×1950 мм	14400 кг
3R RBH 2570x420	25 мм	30 мм	30 мм	35 мм	Ø 420 мм	Ø 400 мм	37 кВт	1,15-5 м/мин	5250×2300×2350 мм	19040 кг
3R RBH 2570x460	30 мм	35 мм	35 мм	45 мм	Ø 460 мм	Ø 440 мм	60 кВт	1,15-5 м/мин	5600×2050×2450 мм	23600 кг
3R RBH 2570x500	35 мм	40 мм	40 мм	50 мм	Ø 500 мм	Ø 480 мм	60 кВт	1,4 м/мин	5750×2550×2900 мм	33500 кг
3R RBH 2570x550	40 мм	45 мм	45 мм	55 мм	Ø 550 мм	Ø 530 мм	66 кВт	1,4 м/мин	6050×2650×3100 мм	40500 кг

* Толщина листа при диаметре изделия в 1,5 или 5 раз больше диаметра центрального вала.

Рабочая длина 3070 мм

Модель	Мин. ∅ изделия с предподгибом		Мин. ∅ изделия без предподгиба		Центр. вал	Боковой вал	Мощность	Рабочая скорость	Габариты	Масса
Модель	∅×1,5*	∅×5*	∅×1,5*	∅×5*	Центр. вал	Боковой вал	Мощность	Рабочая скорость	Габариты	Масса
3R RBH 3070x210	4 мм	6 мм	6 мм	7 мм	Ø 210 мм	Ø 190 мм	7,5 кВт	5 м/мин	4500×1250×1400 мм	5305 кг
3R RBH 3070x240	6 мм	8 мм	8 мм	10 мм	Ø 240 мм	Ø 220 мм	7,5 кВт	5 м/мин	4500×1350×1550 мм	6700 кг
3R RBH 3070x280	80 мм	10 мм	10 мм	12 мм	Ø 280 мм	Ø 260 мм	7,5 кВт	5 м/мин	5200×1450×1650 мм	8470 кг
3R RBH 3070x300	10 мм	13 мм	13 мм	15 мм	Ø 300 мм	Ø 280 мм	11 кВт	5 м/мин	5200×1550×1650 мм	10000 кг
3R RBH 3070x320	10 мм	13 мм	13 мм	16 мм	Ø 320 мм	Ø 300 мм	22 кВт	1,15-5 м/мин	5700×2000×1850 мм	12000 кг
3R RBH 3070x350	13 мм	16 мм	16 мм	20 мм	Ø 350 мм	Ø 330 мм	22 кВт	1,15-5 м/мин	5700×2050×1850 мм	13500 кг
3R RBH 3070x380	16 мм	20 мм	20 мм	25 мм	Ø 380 мм	Ø 360 мм	37 кВт	1,15-5 м/мин	5700×2150×1950 мм	15800 кг
3R RBH 3070x420	20 мм	25 мм	25 мм	30 мм	Ø 420 мм	Ø 400 мм	37 кВт	1,15-5 м/мин	5800×2300×2350 мм	21500 кг
3R RBH 3070x460	25 мм	30 мм	30 мм	40 мм	Ø 460 мм	Ø 440 мм	60 кВт	1,15-5 м/мин	6150×2050×2450 мм	25500 кг
3R RBH 3070x500	30 мм	35 мм	35 мм	45 мм	Ø 500 мм	Ø 480 мм	60 кВт	1,4 м/мин	5750×2550×2900 мм	35500 кг
3R RBH 3070x550	35 мм	40 мм	40 мм	50 мм	Ø 550 мм	Ø 530 мм	66 кВт	1,4 м/мин	6050×2650×3100 мм	43500 кг

* Толщина листа при диаметре изделия в 1,5 или 5 раз больше диаметра центрального вала.

Рабочая длина 4100 мм

Модель	Мин. ∅ изделия с предподгибом		Мин. ∅ изделия без предподгиба		Центр. вал	Боковой вал	Мощность	Рабочая скорость	Габариты	Масса
Модель	∅×1,5*	∅×5*	∅×1,5*	∅×5*	Центр. вал	Боковой вал	Мощность	Рабочая скорость	Габариты	Масса
3R RBH 4100x240	4 мм	5 мм	5 мм	6 мм	Ø 240 мм	Ø 220 мм	7,5 кВт	5 м/мин	5450×1350×1550 мм	7760 кг
3R RBH 4100x280	5 мм	7 мм	7 мм	8 мм	Ø 280 мм	Ø 260 мм	7,5 кВт	5 м/мин	6200×1450×1650 мм	11000 кг
3R RBH 4100x300	8 мм	10 мм	10 мм	12 мм	Ø 300 мм	Ø 280 мм	11 кВт	5 м/мин	6200×1550×1650 мм	12300 кг
3R RBH 4100x320	6 мм	8 мм	8 мм	10 мм	Ø 320 мм	Ø 300 мм	22 кВт	1,15-5 м/мин	6700×2000×1850 мм	13500 кг
3R RBH 4100x350	8 мм	10 мм	10 мм	12 мм	Ø 350 мм	Ø 330 мм	22 кВт	1,15-5 м/мин	6700×2050×1850 мм	15300 кг
3R RBH 4100x380	10 мм	13 мм	13 мм	16 мм	Ø 380 мм	Ø 360 мм	37 кВт	1,15-5 м/мин	7000×2150×1950 мм	18450 кг
3R RBH 4100x420	13 мм	16 мм	16 мм	20 мм	Ø 420 мм	Ø 400 мм	37 кВт	1,15-5 м/мин	6800×2300×2350 мм	23820 кг
3R RBH 4100x460	16 мм	20 мм	20 мм	30 мм	Ø 460 мм	Ø 440 мм	60 кВт	1,15-5 м/мин	7150×2050×2950 мм	32500 кг
3R RBH 4100x500	20 мм	25 мм	25 мм	35 мм	Ø 500 мм	Ø 480 мм	60 кВт	1,4 м/мин	7800×2250×2900 мм	40500 кг
3R RBH 4100x550	25 мм	30 мм	30 мм	40 мм	Ø 550 мм	Ø 530 мм	66 кВт	1,4 м/мин	7800×2350×3100 мм	50600 кг

* Толщина листа при диаметре изделия в 1,5 или 5 раз больше диаметра центрального вала.

Комплектация

Вальцовочный станок Rollbend 3R RBH.
Индукционно закаленные валы.
Мобильная электронная панель управления.
Гидравлическая система балансировки.
Устройство для конической гибки.
Руководство по эксплуатации.

Доп. аксессуары

Кран для поддержки заготовок большого диаметра.
Гидравлические боковые опоры для поддержки изделий большого диаметра.
Стол подачи материала.
Бесступенчатая регулировка скорости вращения.
Система масляного охлаждения.
