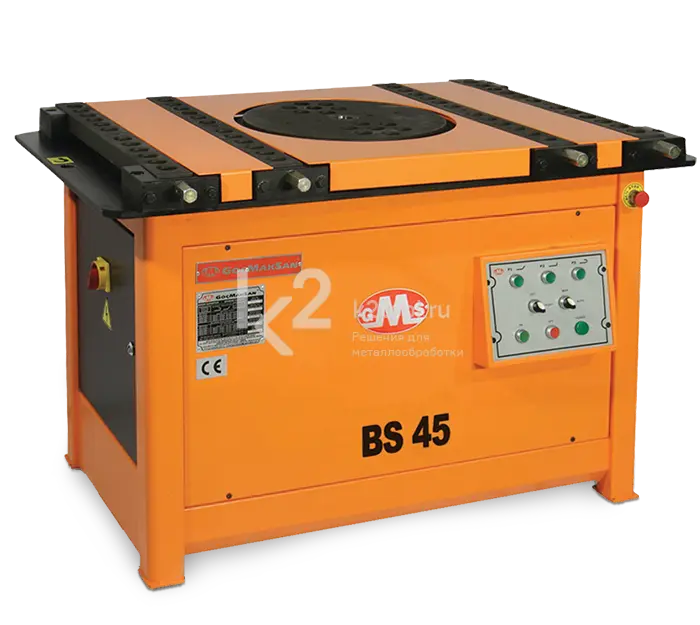

Станок Gocmaksan BS 45 позволяет проводить загибку арматуры с двух сторон, за счет особенностей поворота налево и направо.
Основное назначение станков этой модификации является проведение холодной гибки арматурного прута железобетонных конструкций на строительных площадках, имеющих сезонный навес, или в заводских цехах.
Благодаря механической передаче электродвигателя, приводятся в движение рабочие органы станка, а именно, включается гибочный диск, на котором установлены гибочные центральные пальцы. Процедура гибки арматурного прута осуществляется вокруг центрального пальца. С роликом, (или без ролика) установленном на пальце, гибка арматуры происходит в результате перемещения гибочного пальца по наружной поверхности арматуры, которая опирается на упорный стержень.
Управление режимами работы станка, такими как: реверс, остановка, включение обеспечивается за счет электрооборудования. Функционально в станке предусмотрено до шести различных программ гибки арматурного прута.
Дискретные рабочие циклы включают в себя следующие электромеханические операции:
- Запуск конечного выключателя с помощью ножного привода и вращение по заданному углу гибочного диска.
- Возвращение гибочного диска в первоначальное положение, запуск конечного выключателя реверса за счет специального реверсивного кулачка.
- Выполнение остановы станка, при запуске кулачком остановы конечного выключателя.
Из вышеперечисленного можно заключить, что основную часть рабочего цикла обработки материала станком обеспечивается автоматически. Оператор необходим только для того, чтобы привести в действие ножную педаль. Благодаря специальной конструкции механизма для гибки арматурного прута, на станке можно выполнять загиб нескольких стержней одновременно. Количество стержней зависит только от диаметра.
Максимальный диаметр прута арматуры
| Прочность стали, кг/мм2 | Количество прутов | ∅ мм |
| 45 | 1 | 45 |
| 45 | 2 | 30 |
| 65 | 1 | 40 |
| 65 | 2 | 26 |
| 85 | 1 | 32 |
| 85 | 2 | 20 |
Технические характеристики
| Габариты (ДxШxВ) | 126x83x88 см |
| Мощность | 4 кВт |
| Обороты в мин. | 1450 |
| Параметры сети | 380 В / 50 Гц |
| Вес | 478 кг |
В комплект поставки входят:
| Штифт | 5 |
| Стяжной штифт | 1 |
| Цилиндрический штифт | 1 |
| Сгибающая втулка | 5 |
| Регулировочный ключ | 1 |
| Ключ к панели | 1 |
| Фиксатор | 1 |
