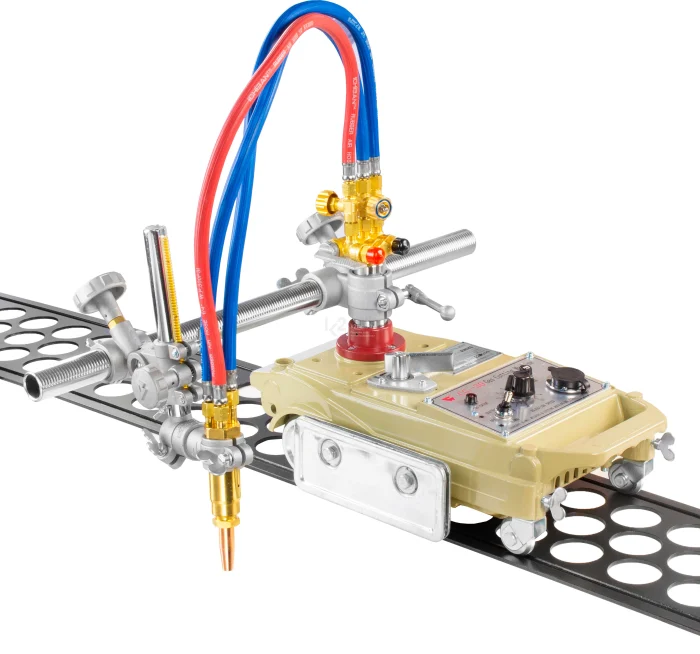

Газорезательная машина Huawei CG1-30

Портативная машина для выполнения прямолинейной или круговой резки и снятия фаски под сварку на кромках стальных листов толщиной от 5 до 100 мм.

Резка выполняется с помощью одного газокислородного резака, установленного на самоходной тележке, которая имеет возможность перемещения вдоль линии реза по направляющим.

Блок резки состоит из газовых вентилей с клапаном, консоли с противовесом и резака, установленного в держателе. Держатель резака имеет реечный механизм, который позволяет перемещать резак вдоль консоли, регулировать высоту установки резака над поверхностью металла, а также устанавливать угол наклона резака в пределах ±45°. Положение резака фиксируется винтами.

Газораспределитель машины снабжен клапаном, открывающим подачу газа к резакам машины и имеющим три рабочих положения:

• закрыто;
• подогревающий кислород и горючий газ открыты;
• режущий кислород, подогревающий кислород и горючий газ открыты.

Особенности

• Простота и безопасность эксплуатации.
• Регулируемый угол наклона резака в пределах ±45°.
• Легкий, прочный и компактный литой корпус из алюминия, оснащенный двойным термозащитным металлическим экраном с тефлоновым покрытием.
• Циркульное приспособление, позволяющее вырезать окружности или фланцы диаметром от 200 до 2000 мм.
• Дополнительные направляющие, которые стыкуются между собой и позволяют увеличить длину линии реза.
• Аналоговая панель управления, позволяющая регулировать скорость и направление перемещения тележки, включать/отключать подачу газа к резаку и аварийно выключать машину.
• Поверхность полученной кромки может достигать класса чистоты 12,5, что не требует дальнейшей обработки.

Технические характеристики

Варианты вырезания окружностей

Комплектация

• Каретка.
• Инструкция по эксплуатации.
• Газовый распределитель с шлангами и резаком.
• Разъём подключения к газовому распределителю - 2 шт.
• Крепление штанги к каретке.
• Штанга.
• Циркуль.
• Подвижной узел.
• Кабель питания.
• Комплект (сопло + мундштук) G03-1.
• Комплект (сопло + мундштук) G03-2.
• Комплект (сопло + мундштук) G03-3.
• Набор для очистки отверстий в мундштуках.
• Направляющий рельс (1850х215х20, 8кг).
