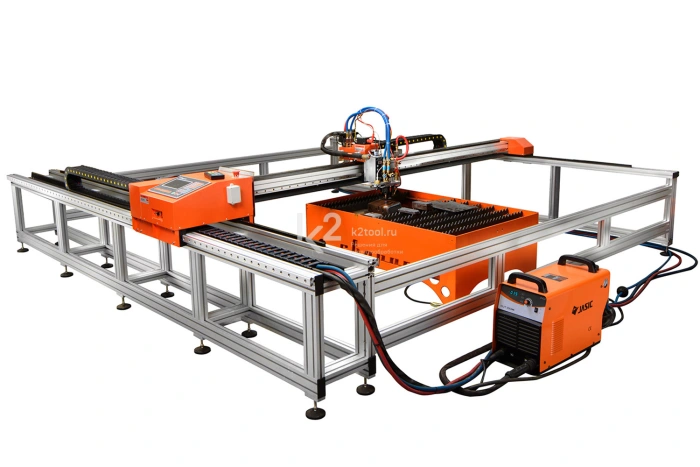

Новейшая установка, предназначенная для воздушно-плазменной и газопламенной резки листового металла толщиной от 1 до 150 мм из низкоуглеродистой и легированной стали, а также цветных металлов и сплавов.
Комплектуется резаком для газовой или плазменной резки. Совместима с источниками питания Сварог CUT 100 (J78) и CUT 160 (J47).
Подготовка карт раскроя для вырезки деталей осуществляется с помощью ПО Fast Cam, входящего в комплект. Также поддерживается возможность открытия чертежей таких САПР, как Autocad, Компас, SolidWorks.
Особенности
- Размер рабочей зоны до 2500×6000 мм.
- Направляющие рельсы поставляются вместе с опорными стойками, что не требует покупки дополнительных подставок под машину ЧПУ.
- Четыре приводных мотора постоянного тока.
- Конструкция в форме портала обеспечивает равномерный рез на всей площади заготовки и позволяет уменьшить занимаемое машиной место по сравнению с консольными аналогами.
- Продольный кабелеукладчик защищает провода, которые перемещаются вместе с блоком ЧПУ при движении машины.
- Точность позиционирования +/- 0,1 мм.
- Возможность ручного наклона плазмотрона под углом позволяет снимать фаски на разрезаемом листе.
- Автоматическая система контроля высоты горелки относительно разрезаемого листа оборудована шаговыми двигателями постоянного тока и выполнена в одном корпусе с контроллером. Максимальный перепад высоты 100 мм.
- Оборудование оснащено защитой от электромагнитных помех, что позволяет его совмещать с аппаратами плазменной резки c высокочастотным поджигом.
- Система ЧПУ позволяет задавать высоту реза на поверхности листа методом контактного поиска.
Панель управления

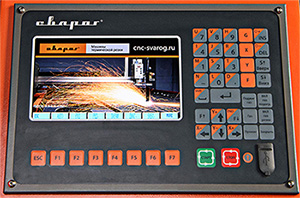

Современная электронная и программная части позволяют производить необходимые корректировки и проектирование изделий с панели управления, оснащенной цветным 7″ LCD дисплеем 800×480 px и клавишами управления. На передней части расположены кнопка включения, предохранитель и тумблер включения ГАЗ/ПЛАЗМА.
Dragon 3.0 оснащен высокоскоростным промышленным процессором ARM 7 и 4 Гб энергонезависимой памяти под пользовательские шаблоны, загружаемые через USB носитель. Контроллер имеет 24 встроенные модели шаблонов, которые позволяют задавать габариты, глубину врезки, угол наклона и количество деталей выбранного шаблона. Функция вывода информации о разрезаемых деталях (длины и траектории реза, габаритов необходимой заготовки, очередности выполняемых операций), а также функция имитации реза для позиционирования и быстрой проверки рабочих размеров листа позволяют добиться необходимого качества реза.
Беспроводной пульт управления
- Дальность действия до 20 м.
- Стабильная работа с высоковольтным поджигом дуги.
- 23 функциональных клавиши.
- 8 клавиш перемещения.
- Привязка пульта к конкретному аппарату.
Технические характеристики
|
Напряжение питающей сети
|
220 В ± 10%
|
|
Частота питающей сети
|
50 Гц
|
|
Потребляемая мощность
|
200 Вт
|
|
Дисплей
|
Цветной, LCD 7", 800×480 px
|
|
Процессор
|
Industrial ARM-7 CPU
|
|
Объем памяти для хранения программ реза
|
4 Гб
|
|
Программное обеспечение резки
|
Fast CAM
|
Рабочая зона резки (X×Y)
|
2500×3000
(опционально: 3000×2500, 6000×3000, 12000×3500)
|
|
Скорость перемещения
|
0-4000 мм/мин
|
|
Скорость резки
|
0-600 мм/мин (газ), 0-4000 мм/мин (плазма)
|
|
Точность управления
|
± 0,1 мм
|
|
Контроль высоты резака
|
По напряжению дуги
|
|
Защита от высоковольтного поджига дуги
|
Да*
|
|
Подключение беспроводного пульта ДУ
|
Да
|
|
Толщина разрезаемого металла, газом
|
5-150** мм
|
|
Газ
|
Кислород
|
|
Давление кислорода
|
до 0,7 МПа
|
|
Горючий газ
|
Ацетилен, Пропан
|
|
Давление горючего газа
|
до 0,1 МПа
|
|
Толщина разрезаемого металла, плазмой*
|
1-40* мм
|
|
Температура эксплуатации
|
от 0 до +40 °С
|
|
Класс защиты
|
IP 10
|
|
Общая масса машины
|
196/305 кг
|
*При использовании аппаратов воздушно-плазменной резки ТМ «Сварог».
** Рез с края листа.
Комплектация
- Портальная машина термической резки с ЧПУ Сварог Dragon, 1 год гарантии.
- Автоматическая система контроля высоты.
- Комплект программного обеспечения FAST CAM.
- Комплект для работы с газом.
Дополнительное оборудование
Автоматическая система контроля высоты
|
Модель
|
ST-THCEX03A3
|
|
Параметры электропитания
|
DC 24 ± 2 В, 3 А
|
|
Диапазон ручной регулировки
|
0-100 мм
|
|
Диапазон автоматической регулировки высоты
|
3-30 мм
|
|
Скорость автоматической регулировки высоты
|
3000 мм/мин
|
|
Точность управления
|
± 0,5 мм
|
|
Температура окружающей среды
|
от −10 до +50 °С
|
|
Габариты
|
155×87×71 мм
|
|
Масса
|
1,5 кг
|
