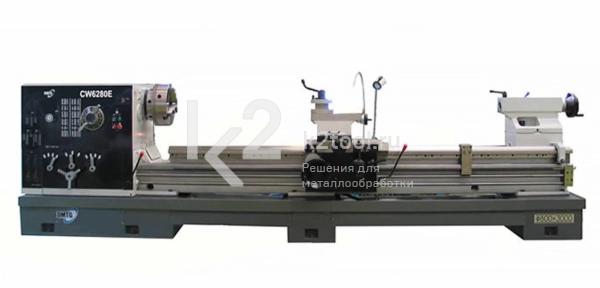

Усиленный универсальный токарный станок DMTG CW6280E

Мощный, точный и высокопроизводительный токарный станок для серийного изготовления крупногабаритных деталей в различных отраслях промышленности.

Особенности

• Предназначен для черновой, получистовой и чистовой обработки заготовок из стали, чугуна и цветных сплавов.
• Разработан Техническим центром корпорации DMTG совместно с английской компанией COLCHESTER (основана в 1897 г., один из ведущих мировых производителей токарных станков).
• Большие возможности по обработке: проходное отверстие шпинделя Ø100 мм (опционально 130 мм), нарезание четырех типов резьб от метрической до питчевой, масса обрабатываемой детали до 2000 кг.
• Редуктор подач с передаточным отношением 1/1 (подачи 0,1-1,52 мм/об) и 16/1 (подачи 1,6-24,3 мм/об). Такой диапазон подач позволяет производить на одном станке как черновое обдирочное, так и чистовое точение (до Ra 1,6).
• Возможно силовое точение со съемом до 5 мм за проход.
• Закаленный шпиндель из высокопрочной легированной стали, установленный на регулируемые прецизионные роликоподшипники NSK (Япония).
• Высокая жесткость и прочность станины сложной формы с многочисленными ребрами жесткости. Ширина станины 550 мм.
• Закаленные призматические направляющие станины (не ниже HRC 47-56, толщина закаленного слоя не менее 2 мм).
• Обработка коротких деталей большого диаметра в выемке станины.
• Принудительная циркуляционная система смазки передней бабки и коробки подач с собственным независимым насосом.
• Высокоточные направляющие покрыты специальным низкофрикционным покрытием Turcite-B, которое обеспечивает длительное сохранение точности, плавное и точное перемещение суппорта станка.
• Шпиндель станка прошел динамическую балансировку на специальном испытательном стенде.
• Мощный электродвигатель 11 кВт (опционально 15 кВт).
• Высокопроизводительная гидростанция с баком 35 л.
• Двухходовая гидравлическая многодисковая фрикционная муфта передает вращение на шпиндель и осуществляет реверс.
• Гидравлический тормоз шпинделя.
• Закаленные шлифованные шестерни передней бабки и коробки подач.
• Дублированная рукоятка управления вращением шпинделя (с правой и с левой стороны станка).
• Привод быстрого хода суппорта со скоростью перемещений 3800 мм/мин в продольном направлении и 1900 мм/мин в поперечном направлении.
• Мощная задняя бабка с пинолью диметром 100 мм и ходом 240 мм дает широкие возможности по обработке заготовок осевым инструментом (сверла, развертки).
• Задняя бабка может быть смещена на ± 10 мм для точения длинных конусов.
• Перегрузочная муфта ходового винта.
• Система подачи СОЖ в зону резания.
• Современный аналог советского станка ДИП-400.

Технические характеристики

Комплект поставки

• 3-кулачковый токарный патрон Ø 400 мм.
• Люнет подвижный Ø 20-100 мм (для РМЦ больше 2000 мм).
• Люнет неподвижный Ø 40-250 мм (для РМЦ больше 2000 мм).
• Резьбоуказатель.
• Система подачи СОЖ.
• Станочный светильник.
• Упорный центр Морзе 6.
• Защитное ограждение.
• Защитный кожух токарного патрона.
• Комплект обслуживающего инструмента.
• Руководство по эксплуатации на русском языке.

Дополнительные опции

• 3-кулачковый токарный патрон Ø 500 мм.
• 4-кулачковый токарный патрон Ø 800 мм.
• Привод шпинделя 15 кВт.
• Проходное отверстие шпинделя 130 мм.
• Устройство цифровой индикации с оптическими линейками на две оси.
• Конусная линейка.
• Люнет неподвижный Ø 100-300 мм.
• Люнет неподвижный Ø 200-400 мм.
• Люнет неподвижный Ø 250-500 мм.
• Планшайба Ø 800 мм.
• Быстросменный картриджный резцедержатель.
• Вращающийся упорный центр Морзе 5.
• Полный защитный кожух.
• Ножной тормоз.
• Комплект анкерных болтов.
• Комплект клиновых башмаков.
