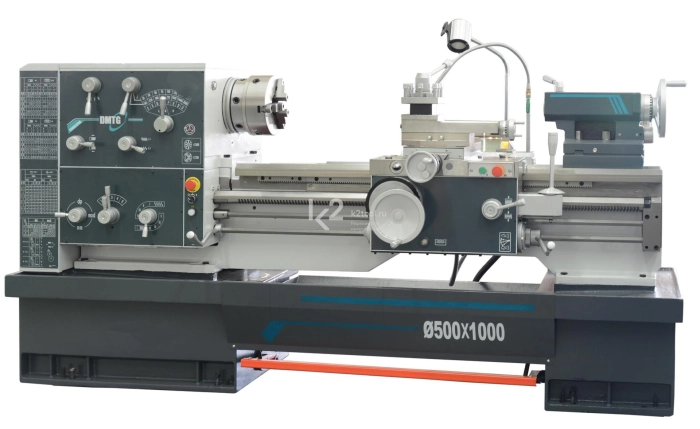

Универсальный токарный станок DMTG CDS6250B
Цена по запросу
Добавить к заказу
Доставка

Доставка транспортной компанией до терминала в вашем городе.

Самовывоз со склада.

Оплата

Безналичными по счёту.

Оплата через Яндекc.Кассу банковской картой и наличными.

Гарантия

1 год.

Собственный сервисный центр

Большой склад запчастей и расходников.

Артикул: CDS6250B

Универсальный токарный станок DMTG CDS6250B

Диаметр обработки над станиной, мм
400
500
660

Мощный, точный и высокопроизводительный токарный станок для мелко и среднесерийного производства в различных отраслях промышленности.

Особенности

  • Предназначен для черновой, получистовой и чистовой обработки заготовок из стали, чугуна и цветных сплавов.
  • Широкий диапазон частот вращения шпинделя и подач позволяет полностью использовать потенциал как современного твердосплавного, так и обычного инструмента.
  • Большие возможности по обработке: проходное отверстие шпинделя Ø82 мм (опция: 105 мм), нарезание четырех типов резьбы от метрической до питчевой, масса обрабатываемой детали до 300 кг.
  • Разработан Техническим центром корпорации DMTG совместно с английской компанией COLCHESTER (основана в 1897 г., один из ведущих мировых производителей токарных станков).
  • Закаленный шпиндель из высокопрочной легированной стали, установленный на регулируемые прецизионные роликоподшипники.
  • Высокая жесткость и прочность станины сложной формы с многочисленными ребрами жесткости. Ширина станины 394 мм.
  • Закаленные призматические направляющие станины (не ниже HRC 47-56, толщина закаленного слоя не менее 2 мм).
  • Обработка коротких деталей большого диаметра в выемке станины.
  • Принудительная циркуляционная система смазки передней бабки и коробки подач с собственным независимым насосом, емкость масляного бака 12,5 литров.
  • Шпиндель станка прошел динамическую балансировку на специальном испытательном стенде.
  • Мощный электродвигатель 7,5 кВт (опция: 11 кВт).
  • Дисковая электромагнитная муфта передает вращение на шпиндель и осуществляет реверс.
  • Закаленные шлифованные шестерни передней бабки и коробки подач.
  • Дублированная рукоятка управления вращением шпинделя (с правой и с левой стороны станка).
  • Привод быстрого хода суппорта со скоростью перемещений 4200 мм/мин в продольном направлении и 2100 мм/мин в поперечном направлении.
  • Мощная задняя бабка с пинолью диаметром 75 мм и ходом 150 мм дает широкие возможности по обработке заготовок осевым инструментом (сверла, развертки).
  • Задняя бабка может быть смещена на ± 15 мм для точения длинных конусов.
  • Быстродействующий электромагнитный тормоз шпинделя.
  • Перегрузочная муфта ходового винта.
  • Система подачи СОЖ в зону резания.
  • Современный аналог советских станков 16К25, 1К625.

Технические характеристики

Мощность двигателя 7,5 кВт (опционально 11 кВт)
Диаметр обработки над станиной 500 мм
Диаметр обработки над суппортом 290 мм
Диаметр обработки в выемке станины 760 мм
Длина выемки станины 280 мм
Межцентровое расстояние 750 / 1000 / 1500 / 2000 / 3000 мм
Ширина станины 394 мм
Макс. вес обрабатываемой заготовки 300 кг
Число оборотов шпинделя 26-2000 об/мин
Количество скоростей шпинделя 16
Проходное отверстие шпинделя 82 мм (опционально 105 мм)
Фланец шпинделя Camlock D8 (DIN 55029, ISO 702/II)
Конус шпинделя метрический 90 мм (1:20)
Крутящий момент шпинделя 2370 Нм
Продольная подача (45 подач) 0,044-1,48 мм/об
Поперечная подача (45 подач) 0,022-0,74 мм/об
Быстрый ход в продольном направлении 4200 мм/мин
Быстрый ход в поперечном направлении 2100 мм/мин
Пределы шага нарезаемых метрических резьб (73 шага) 0,35-80 мм
Пределы шага нарезаемых дюймовых резьб (47 шагов) 80-7/16 ниток/дюйм
Пределы шага нарезаемых модульных резьб (45 шагов) модуль 0,2-40
Пределы шага нарезаемых питчевых резьб (47 шагов) 160-7/8 DP
Диаметр/шаг продольного ходового винта 40/12 мм
Размер державки резца 25×25 мм
Угол поворота верхней каретки суппорта ±45°
Ход верхней каретки суппорта 130 мм
Ход поперечной каретки суппорта 348 мм
Конус пиноли задней бабки КМ-5
Диаметр пиноли задней бабки 75 мм
Ход пиноли задней бабки 150 мм
Поперечное перемещение задней бабки ±15 мм
Длина 2350 / 2600 / 3100 / 3600 / 4600 мм
Ширина×Высота 1230×1440 мм
Масса 2120 / 2170 / 2220 / 2330 / 3110 кг
Артикул 3514330

Комплект поставки

  • 3-кулачковый токарный патрон Ø 250 мм.
  • Люнет подвижный Ø 20-100 мм (кроме РМЦ 750 мм).
  • Люнет неподвижный Ø 30-200 мм (кроме РМЦ 750 мм).
  • Резьбоуказатель.
  • Система подачи СОЖ.
  • Станочный светильник.
  • Упорный центр КМ 5.
  • Защитное ограждение.
  • Защитный кожух токарного патрона.
  • Комплект обслуживающего инструмента.
  • Руководство по эксплуатации на русском языке.

Дополнительные опции

  • Привод шпинделя 11 кВт.
  • Устройство цифровой индикации с оптическими линейками на две оси.
  • 4-кулачковый токарный патрон Ø 315 мм.
  • Планшайба Ø 480 мм.
  • Конусная линейка.
  • Люнет подвижный Ø 76-216 мм.
  • Люнет неподвижный Ø 152-304 мм.
  • Быстросменный картриджный резцедержатель.
  • Вращающийся упорный центр КМ 5.
  • Комплект анкерных болтов.
  • Комплект клиновых башмаков.
