Heden PDС – серия листогибочных прессов изготовливаемых под заказ. Разработана специально для работы с заготовками из алюминия.
Особенности
- Гибридная электрогидравлическая система сервонасоса позволяет лучше контролировать вращение и скорость серводвигателя.
- Y1, Y2, X, R + V (система бомбирования (антипрогиба)).
- ЧПУ-контроллер DA53T.
- Моторизованный задний упор X=600 мм c точностью ±0,03.
- Увеличенное расстояние между колоннами.
- Увеличенная глубина зева.
- Увеличенная высота просвета.
- Увеличенная скорость работы.
Технические характеристики
| PDC-11041 | PDC-13041 | PDC-13045 | PDC-17041 | PDC-17051 | PDC-17061 | PDC-22041 | PDC-22051 | PDC-22061 | ||
| Макс. усилие | кH | 1100 | 1300 | 1300 | 1700 | 1700 | 1700 | 2200 | 2200 | 2200 |
| Длина гибки | мм | 4100 | 4100 | 4500 | 4100 | 5100 | 6100 | 4100 | 5100 | 6100 |
| Расстояние между колоннами | мм | 3600 | 2700 | 4050 | 3600 | 4300 | 5000 | 3600 | 4300 | 5000 |
| Глубина зева | мм | 550 | 550 | 550 | 550 | 550 | 550 | 550 | 550 | 550 |
| Ход | мм | 250 | 250 | 250 | 250 | 250 | 250 | 250 | 250 | 250 |
| Просвет | мм | 530 | 530 | 530 | 530 | 530 | 530 | 530 | 530 | 530 |
| Макс. скорость подхода | мм/с | 200 | 200 | 200 | 160 | 160 | 160 | 140 | 140 | 140 |
| Рабочая скорость | мм/с | 12 | 12 | 11 | 12 | 10 | 10 | 10 | 10 | 10 |
| Макс. скорость возврата | мм/с | 140 | 140 | 130 | 130 | 120 | 120 | 120 | 110 | 110 |
| Мощность | кВт | 8.7 | 8.7 | 8.7 | 10.8 | 10.8 | 10.8 | 13.2 | 13.2 | 13.2 |
| Объем масляного бака | л | 400 | 400 | 400 | 400 | 500 | 700 | 400 | 500 | 700 |
| Общая длина | мм | 4500 | 4500 | 4900 | 4500 | 5400 | 6500 | 4500 | 5400 | 6400 |
| Общая ширина | мм | 1800 | 1800 | 1800 | 1800 | 1800 | 1900 | 2000 | 2000 | 2000 |
| Общая высота | мм | 2800 | 2800 | 2800 | 2800 | 2900 | 3450 | 2950 | 3200 | 3350 |
| Масса | кг | 11000 | 12500 | 12800 | 13300 | 15700 | 21500 | 13500 | 16000 | 23500 |
Стандартная комплектация
- Y1, Y2, X, R + V (система бомбирования (антипрогиба)).
- ЧПУ-контроллер DELEM53T.
- Моторизованный задний упор X=600 мм.
- Быстросъемный пуансонодержатель.
- Раздвижные кронштейны для поддержания переднего листа тяжелого типа.
- Узкий нижний стол (европейского типа) с моторизованной системой компенсации прогиба.
- Оптические весы Fargo.
- Комплект пуансонов и штампов.
- Распределительный шкаф (Schneider).
- Светодиодная подсветка.
Анализ методом конечных элементов (FEA) и анализ напряжения
Программа CAE от SOLIDWORKS используется в качестве метода анализа нелинейной статической конструкции, напряжения и деформации рам пресса. Для сложных работ рекомендуется использовать моделирование переходных процессов и комбинацию вышеперечисленных методов FEA.
Система компенсации прогиба (бомбирование)
Позволяет автоматически компенсировать возможные деформации при гибке. При этом угол изгиба остается неизменным по всей длине заготовки.
Система числового управления
Контроллер DELEM DA-53T
- Сенсорная навигация с помощью "горячих клавиш".
- Цветной TFT-дисплей высокого разрешения 10,1".
- До 4 осей (Y1, Y2 + 2 вспомогательные оси).
- Библиотека инструментов / материалов / изделий.
- Управление сервоприводам и частотным преобразователем.
- Улучшенные алгоритмы управления по оси Y для клапанов с замкнутым / разомкнутым контуром.
- Интерфейс USB-накопителя.
- Profile-Т - автономное ПО.
Задний упор BGA-X
- Шариково-винтовая пара Hiwin и линейные направляющие по оси X.
- Скорость по оси X 600 мм/с.
- Оси Z1, Z2 с ручным управлением и линейной направляющей HIWIN.
- Механическая точность 0,01 мм.
- Пальцы с двойным упором и микрометрической регулировкой.

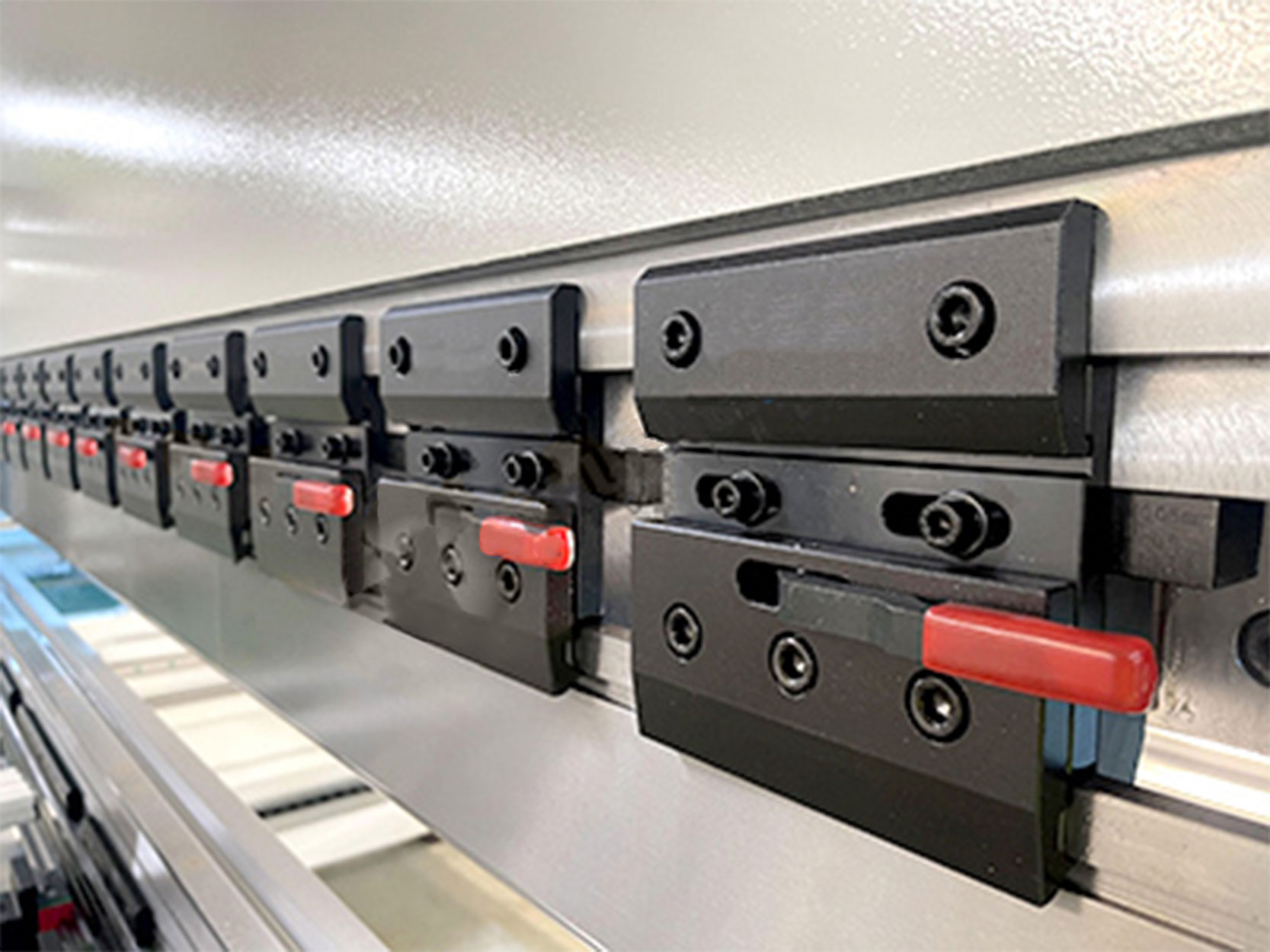

Быстросъемный зажим

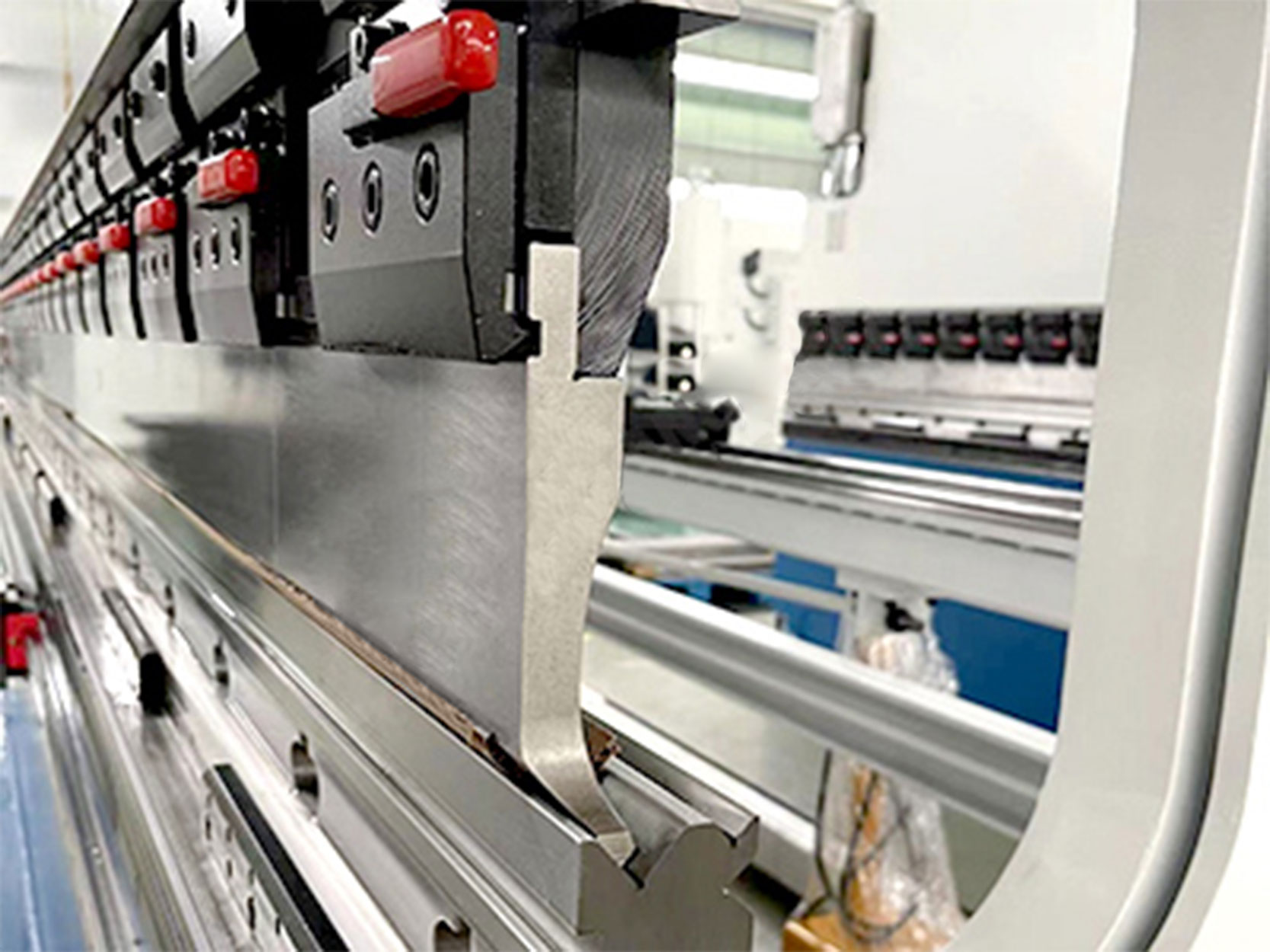

Нижний штамп 4V

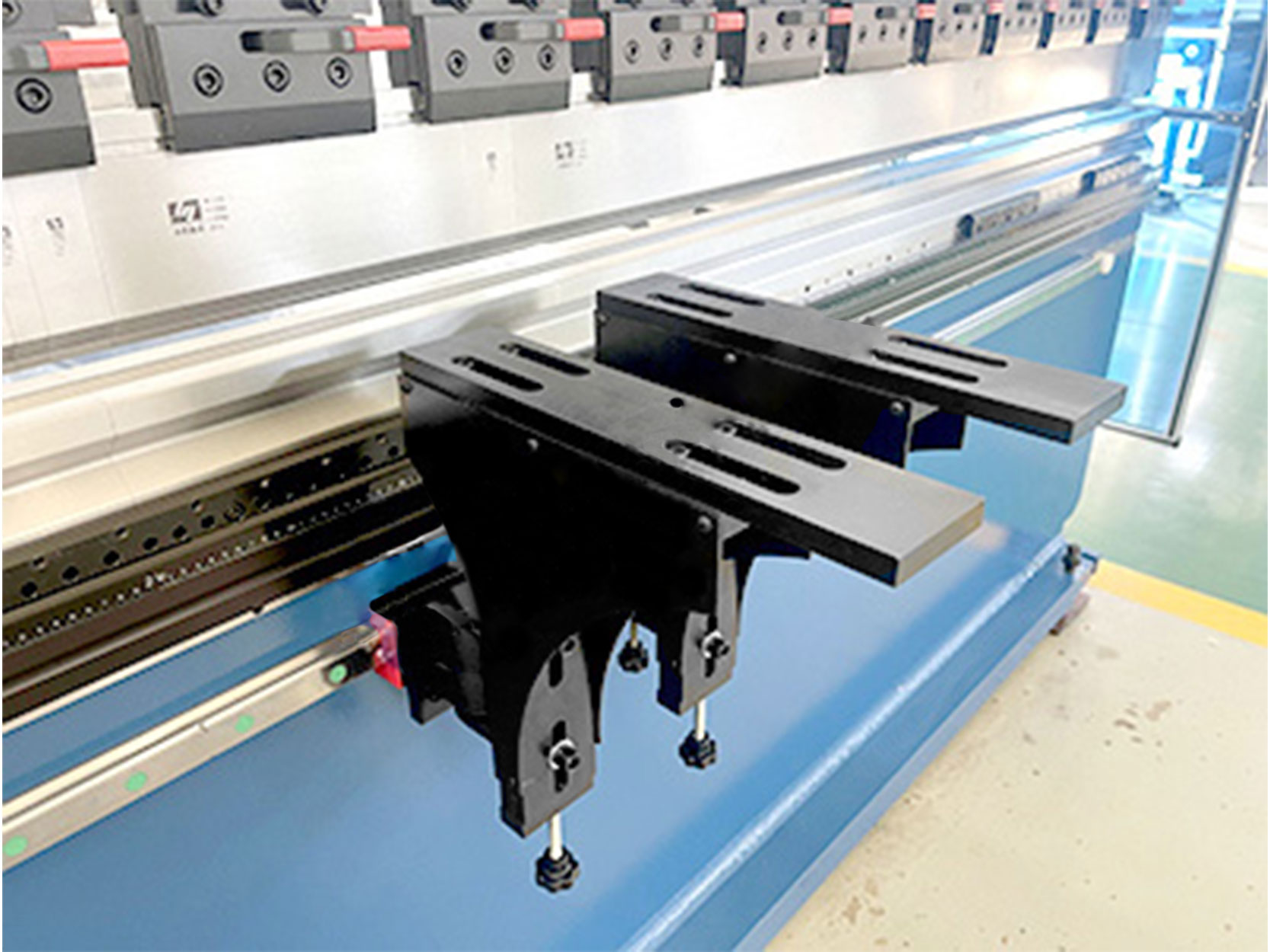

Передняя каретка
Опции
- Широкий нижний стол для матриц Multi-V.
- Антипрогибная коронка с оригинальными клиньями Wila.
- Передние лазерные системы защиты AKAS или DSP.
- Дополнительные пальцы заднего упора.
Гибридная система позиционирования с сервоприводом
Гидравлическая система зажима WILA
Роботизированный манипулятор
Листоукладчик

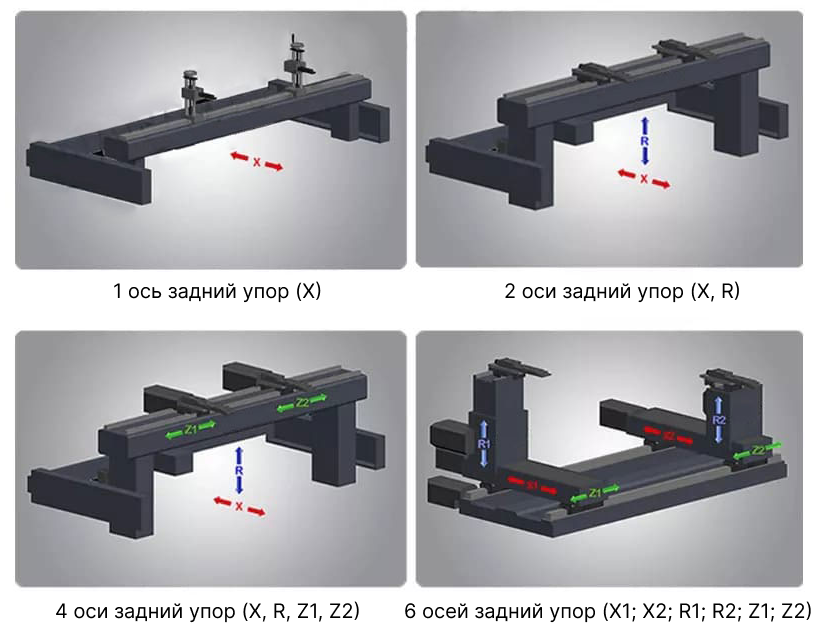

Схема расположения осей заднего упора c ЧПУ
