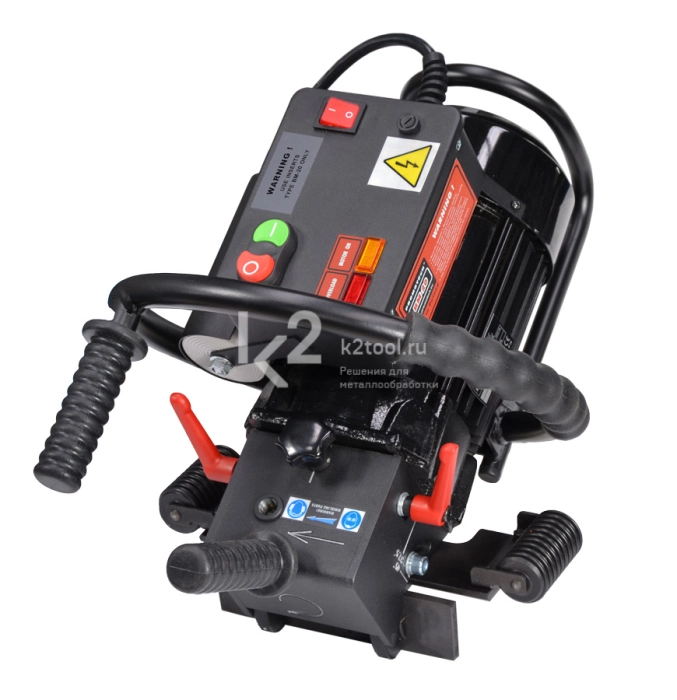

Ручной кромкорез ВМ-20

Кромкорез ручной ВМ-20 предназначен для обработки кромки стальных листов перед сваркой, позволяет снимать фаску в пределах от 15° до 60°, а также торцевать кромку. Отлично зарекомендовал себя в работе как на крупных предприятиях, так и на мелких в условиях серийного и мелкосерийного производства.

Макс. ширина фаски 20 мм

Углы фаски 15°-60°, опционально 0°

Снятие фаски с верхнего края

Торцевание (опционально)

Снятие фаски с внешнего края труб ∅ 150-300 мм, опционально ∅ 260-600 мм

Особенности и преимущества:

• Мобильный, удобный и простой в эксплуатации кромкорез.
• Получение высокого качества обработанной поверхности методом встречного фрезерования.
• Практически моментальная регулировка рабочих параметров — угла и глубины среза.
• В процессе работы агрегат удерживается за счет собственного веса, а движение по обрабатываемой поверхности осуществляется на роликах, что позволяет производить обработку торца даже при незначительном усилии в направлении резания.
• Рукоятка машины выполнена в сложной форме для удобства работы как на листах, так и на трубах. Для уменьшения вибрации имеет гофрированное резиновое покрытие.
• В качестве режущего инструмента используется двойная торцевая фреза, содержащая 12 симметрично расположенных твердосплавных пластин. Предполагаемый износ пластин наступает после 150 м погонных в расчете на каждую сторону пластины (итого 600 м погонных).
• Электронная система контроля напряжения в случае возникновения аварийной ситуации отключает напряжение.
• В большинстве случаев возможна обработка всей ширины среза за один проход. Предварительной обработки поверхности после резки газовым резаком не требуется.

Технические характеристики

Габариты кромкореза и размеры снимаемой фаски

Стандартный комплект поставки

Кромкорез поставляется в готовом для использования состоянии. Единственно необходимая операция — это настройка на необходимую ширину среза и регулировка угла фрезерования.

• Машина ручная для обработки кромок с набором пластин ВМ-20.
• Металлический ящик для транспортировки
• Ключ шестигранный s=3.
• Ключ шестигранный s=6.
• Ключ для крепления фрез.
• Блокировка фрезерной головки.
• Толкатель фрезерной головки.
• Руководство по эксплуатации.

Аксессуары

Режущие пластины к ВМ-20 фирмы Iscar для обычной и нержавеющий стали всегда в наличии.

Опциональные приспособления для торцевания и снятия фаски с труб

Крепление для торцевания (снятия фаски под углом 0°) Код: ZSP-0075-32-00-00-1	Крепление для снятия фаски с труб ∅150—300 мм Код: ZSP-0075-31-00-00-0	Крепление для снятия фаски с труб ∅260—600 мм Код: ZSP-0075-31-00-00-1
