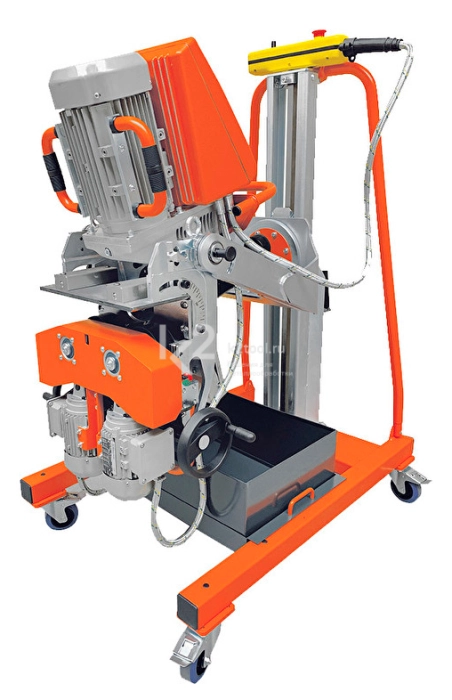

UZ50 — мощный, очень эффективный станок для снятия фаски на заготовках из стали, нержавеющей стали и алюминия с двух сторон.
Особенности и преимущества
- Автоматическая подача с плавной регулировкой скорости позволяет производить обработку на скорости 0-1,2 м/мин, регулируемой в зависимости от вида материала.
- Высокоскоростная фрезерная головка со сменными твердосплавными пластинами.
- Максимальная ширина фаски при 15° — 62 (!) мм, при 45° — 50 мм.
- Плавная регулировка угла фаски от 15° до 60°. Регулировка производится без замены каких-либо деталей — быстро и просто.
- Толщина обрабатываемого материала — 7-80 мм.
- Возможность управления машиной с пульта дистанционного управления.
3D-манипулятор
- Уникальный 3D-манипулятор обеспечивает быстрый поворот UZ-50 на 180° для создания двухсторонних конических фасок, что обеспечивает значительную экономию рабочего времени.
- Система быстрого крепления (Quick System) позволяет осуществлять монтаж и демонтаж станка UZ50 в течение нескольких секунд без использования каких-либо инструментов.
- Кромкофрезерный станок UZ-50 имеет возможность «плавать» в 3D-манипуляторе и компенсировать неровности пола.
- 3D-манипулятор позволяет легко изменять высоту расположения станка относительно заготовки.
- Стабильное перемещение станка обеспечивается массивными колесами, установленными на каретке.
- Станок имеет возможность работы без манипулятора 3D.
- Электрические компоненты станка находятся в пылезащищенном ящике и оснащены всеми необходимыми устройствами безопасности.
Технические характеристики
| Толщина материала | 7-80 мм |
| Мин. размер материала | 200×100 мм |
| Макс. размер материала | не ограничен |
| Углы фаски | 15-60° (плавная бесступенчатая регулировка) |
| Параметры питания | 400 В, 50 Гц, 3-х фазный |
| Мощность двигателя | 4000 Вт |
| Скорость резания | 0-1,2 м/мин |
| Фрезерная головка | ∅ 85 мм, 5 сменных твердосплавных пластин |
| Двигатель автоматической подачи |
2 двигателя × 120 Вт |
| Масса машины c 3D-манипулятором | 175 кг |
Технические данные
 Угол наклона (α) |
 Макс. ширина фаски (P) |
Рекомендуемое количество проходов |
| 15° | 62 мм | 3 |
| 20° | 62 мм | 4 |
| 25° | 56 мм | 4 |
| 30° | 52 мм | 5 |
| 35° | 51 мм | 5 |
| 40° | 51 мм | 5 |
| 45° | 50 мм | 5 |
| 50° | 51 мм | 5 |
| 55° | 51 мм | 5 |
| 60° | 52 мм | 5 |
Стандартная комплектация
- Автоматический кромкорез UZ-50 с фрезерной головкой.
- 3D-манипулятор.
- Ключ для фиксации фрезерной головки, 1 шт.
- Ключ шестигранный Т-образный, 10 мм.
- Ключ Torx 15.
Аксессуары и оснастка
- Головка фрезерная ECO под пять режущих пластин.
- Головка фрезерная Premium под девять режущих пластин по Хардоксу и нержавеющей стали.
- Пластины режущие ECO — в упаковке 10 шт.
- Пластины режущие Premium — в упаковке 10 шт.
- Вертикальная направляющая пластина для обработки ХАРДОКС, ДОМЕКС и др.
- Съемный стол для снятия фаски с мелких заготовок под углом 15-60° с плавной регулировкой.
- Запасное колесо подачи для перемещения манипулятора кромкореза.
- Active Smart Protection — интеллектуальная система защиты машины от перегрузки.
- Винт, предназначенный для крепления режущих пластин к кромкорезу, арт. 1947.
- Устройство для расчета параметров фаски NKO Bevelling Solver.
