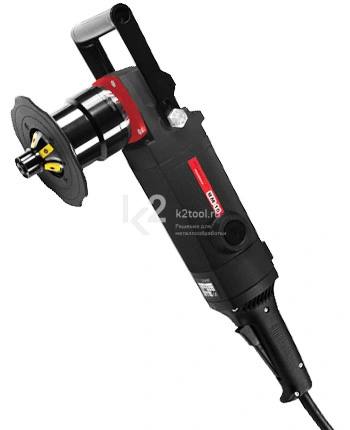

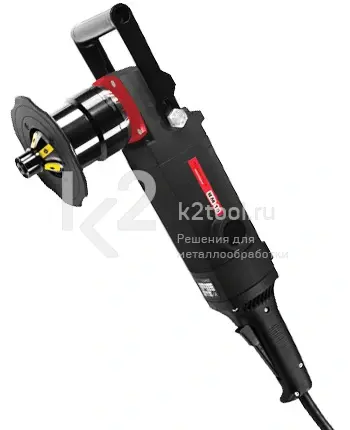

BM-16 — портативный ручной кромкорез для снятия фаски на листах, отверстиях, трубах и криволинейных поверхностях из стали, алюминиевых сплавов, латуни и пластика.
Оснащен плавной регулировкой угла и ширины фаски, защитой от перегрузки, электронной регулировкой частоты вращения головки и является очень эффективным оборудованием для подготовки края сварного шва и скругления кромки стальных конструкций.
С верхнего края
До 16 мм
R2, R3, R4, R5
От Ø40 мм
20°, 22,5°, 27,5°, 30°, 37,5°, 45°, 50°, 55°, 60°, 65°
От Ø40 мм
Особенности
- Сверхнадежный привод Flex, развивающий высокий крутящий момент — позволяет обработать большой объем кромки за один проход.
- Электронная регулировка числа оборотов — есть возможность подобрать наиболее подходящий режим работы для конкретного материала.
- Защита от перегрузок —делает работу с устройством безопасной даже при длительном и высоконагруженном использовании.
- Настройка ширина фаски — легко и точно, с помощью специального механизма.
- Работа с материалом толщиной от 1,5 мм.
- Зенкерование отверстий диаметром более 40 мм.
- Применение в условиях ограниченного пространства при высокой производительности.
- Низкий уровень шума и вибрации.
- Различные радиусы скругления кромки (R2, R3, R4 или R5) — в зависимости от выбранной фрезерной головки и набора пластин (докупается отдельно).
- Снятие фаски под углом (20°, 22,5°, 27,5°, 30°, 37,5°, 45°, 50°, 55°, 60° или 65°) — в зависимости от выбранной фрезерной головки и набора пластин (докупается отдельно).
Расходные материалы
Скругление кромки
Арт. GLW-000011.
Арт. PLY-000391.
Арт. PLY-000423.
R2: PLY-000737.
R3: PLY-000738.
R4: PLY-000739.
R5: PLY-000740.
Арт. SRB-000289.
Позиционер для точной установки радиусных пластин
Прост в использовании и предназначен для быстрой и точной установки радиусных режущих пластин R2, R3, R4 и R5.
Значительно упрощает настройку кромкореза для снятия фаски с требуемым радиусом.
Артикул: UST-0509-16-00-00-0.
Снятие фаски под углом
20°: GLW-000016.
22,5°: GLW-000010.
27,5°: GLW-000023.
30°: GLW-000005.
37,5°: GLW-000009.
45°: GLW-000006.
50°: GLW-000017.
55°: GLW-000008.
60°: GLW-000007.
65°: GLW-000018.
Арт. PLY-000395.
Арт. PLY-000195.
Арт. SRB-000290.
Дополнительно
Арт. RLK-0509-04-00-00-0.
Арт. NKL-0509-05-00-00-0.
Расширение возможностей
Арт. PRW-0509-07-00-00-0.
Арт. ZBD-0509-12-00-00-0.
Базовые операции и необходимые для них аксессуары
Снятие фаски под углом
Машина может снимать фаску под углами 20°, 22,5°, 27,5°, 30°, 37,5°, 45°, 50°, 55°, 60° или 65° на материале толщиной от 1,5 мм с максимальной шириной фаски до 16 мм только с использованием дополнительной фрезерной головки (под каждый угол), набора режущих пластин (под материал и ширину фаски) а также набора винтов для закрепления пластин:
- Фрезерные головки:
- 20°: Promotech GLW-000016
- 22,5°: Promotech GLW-000010
- 27,5°: Promotech GLW-000023
- 30°: Promotech GLW-000005
- 37,5°: Promotech GLW-000009
- 45°: Promotech GLW-000006
- 50°: Promotech GLW-000017
- 55°: Promotech GLW-000008
- 60°: Promotech GLW-000007
- 65°: Promotech GLW-000018
- Режущие пластины (головке требуется 5 шт.):
- Для стали, 10 шт/уп, фаска шириной до 7 мм: Promotech PLY-000391
- Для алюминия, 10 шт/уп, фаска шириной до 7 мм: Promotech PLY-000423
- Для стали, 10 шт/уп, фаска шириной от 7 мм: Promotech PLY-000395
- Для алюминия, 10 шт/уп, фаска шириной от 7 мм: Promotech PLY-000195
- Винты для закрепления режущих пластин на фрезерной головке для снятия фаски под углом: Promotech SRB-000290
Скругление кромки
Машина может скруглять кромку с получением различных радиусов: R2, R3, R4 или R5 только с использованием дополнительной фрезерной головки и набора режущих пластин (под требуемый радиус):
- Радиусная фрезерная головка: Promotech GLW-000011
- Режущие пластины (головке требуется 4 шт.):
- Винты для закрепления режущих пластин на фрезерной головке для скругления кромки: Promotech SRB-000289
Технические характеристики
| Параметры сети | 220-240 B, 50/60 Гц |
| Мощность привода | 2200 Вт |
| Частота вращения (без нагрузки) | 1800-5850 об/мин |
| Мин. диаметр обрабатываемого отверстия | 40 мм |
| Макс. ширина фаски | 16 мм |
| Углы снятия фаски | 20°, 22,5°, 27,5°, 30°, 37,5°, 45°, 50°, 55°, 60°, 65° |
| Габариты | 585×156×238 мм |
| Масса без головки | 9,95 кг |
Комплектация
- Ручной кромкорез BM-16.
- Инструкция.
- Ключ шестигранный 6 и 14 мм.
- Ключ рожковый 32 мм.
- Ролик направляющий, арт. RLK-0509-04-00-00-0.
- Смазка для винтов.
Аксессуары и запчасти
- Защитные наклейки против царапин: Promotech NKL-0509-05-00-00-0.
- Приспособление для крепления на трубах: Promotech PRW-0509-07-00-00-0.
- Позиционер для точной установки радиусных пластин: UST-0509-16-00-00-0.
- Ролик направляющий: Promotech RLK-0509-04-00-00-0.
- Стационарное приспособление: Promotech ZBD-0509-12-00-00-0 .
- Смазка для болтов, 5 г: Promotech SMR-000005.
