Станок лазерный серии SMART Plus — это профессиональное производственное оборудование компании HGTECH для резки листов металла. Данное оборудование является наиболее экономически эффективным решением, так как в своей комплектации и конструкции имеет все базовые параметры, необходимые для удовлетворения большинства технологических требований. Станок оборудован сменным столом для повышения производительности технологического цикла.
SMART Plus – хорошо зарекомендовавший себя станок, отличающийся высоким качеством сборки, надежностью и производительностью. Он позволяет эффективно резать черные и нержавеющие стали, алюминиевые сплавы, латунь и медь.
Особенности
- Сварная станина из углеродистой стали обладает пределом прочности в 500 МПа, а марганцевые примеси в ее составе препятствуют нагреву и предотвращают тепловую деформацию.
- Инновационная система вентиляции и удаления производственной пыли.
- Цифровая система управления осуществляется посредством ЧПУ FSCUT 2000, полностью автоматизируя производственный процесс и уменьшая трудозатраты.
- Интеллектуальное предотвращение образования препятствий в процессе резки.
- Поиск кромки по трем точкам: угол наклона и начало листового металла определяются благодаря автоматическому определению кромки.
- Используются комплектующие от ведущих мировых производителей лазерного оборудования: лазерных источник Raycus (КНР), лазерная головка Raytools (Швейцария), электроники, пневматики и др.
Челночный сменный стол
Используется сменный стол с одновременной сменой паллет, а также двусторонний привод с цепной передачей. Сменный стол позволяет существенно повысить эффективность производственного процесса: пока происходит резка, оператор может выгружать заготовки и загружать новый лист.
Лазерная режущая головка с автофокусом
Программное обеспечение самостоятельно настраивает положение фокуса для достижения автоматизированной перфорации и резки листов различной толщины. Скорость автофокуса в десять раз выше, чем при ручной настройке.
Сварная станина станка лазерной резки
Высокопрочная станина станка обрабатывается методом отжига для снятия напряжения при температуре 600°C, что приводит к высокой жесткости конструкции; цельные механические структуры имеют преимущества малой деформации, низкой вибрации и чрезвычайно высокой точности.
Сервопривод и двигатель
Высокоскоростной серводвигатель Fuji (Япония) эффективно перемещает портал, делает резку и станок более стабильными и продлевает срок службы станка.
Функция защиты от столкновений
Существенно снижает вероятность повреждения лазерных головок, помогает сэкономить затраты на обслуживание.
Портал из литого алюминия
Цельнолитой алюминиевый портал имеет легкий вес, высокую прочность, отсутствие деформации. Облегченный портал отливается и обрамляется с использованием цельной стальной формы и технологии литья под давлением, придает оборудованию высокую скорость работы, повышая эффективность и качество обработки.
Технические характеристики
| Модель | 3015PLUS | 4015PLUS | 6015PLUS | 8015PLUS |
|---|---|---|---|---|
| Обрабатываемая площадь | 3050×1530 мм | 4070×1530 мм | 6070×1530 мм | 8130×1530 мм |
| Макс. несущая способность рабочего стола | 900 кг | 1400 кг | 2800 кг | 4000 кг |
| Вес оборудования | ≤5600 кг | |||
| Размер оборудования (Д×Ш×В) | 8750×2510×2100 мм | |||
| Мощность лазера | 1-6 кВт | |||
| Макс. ускорение | 1,0 g | |||
| Макс. скорость перемещения | 120 м/мин | |||
| Точность позиционирования по X/Y осям | ±0,05 мм/м | |||
| Точность повторного позиционирования по X/Y осям | ±0,03 мм/м | |||
| Требования к источнику питания | 380В 50/60 Гц 45 кВА | |||
| Источник лазерного излучения | Волоконный лазер Raycus до 6000 Вт | |||
| Система перемещения | Портальная конструкция с двухсторонним приводом | |||
| Система ЧПУ | FSCUT 2000 | |||
| Серводвигатель | Fuji | |||
| Лазерная режущая головка | Raytools | |||
| Дисплей | 21-дюймовый промышленный ЖК-дисплей | |||
| Система смазки | Автоматическая | |||
| Условия эксплуатации | Температура: 5-40 °C, влажность: ≤80% | |||
Конфигурация оборудования
| Параметры | Примечания | Кол-во | Производитель |
|---|---|---|---|
| SMART 3015 — 6000W | Волоконный лазерный станок для резки (3048мм×1524мм) | 1 шт. | HGSTAR |
| 6000 Вт | Генератор лазерного излучения | 1 шт. | RAYCUS |
| Чиллер | Специальный охладитель воды для лазера | 1 шт. | HANLI HL-6000 (Китай) |
| Лазерная головка | Высокоточная профессиональная лазерная головка с автофокусом | 1 шт. | Raytools (Швейцария) |
| Система управления | FSCUT2000 | 1 шт. | FSCUT |
| Программное обеспечение | CYPCUT | 1 шт. | CYPCUT |
| Система привода | Высокоскоростной серводвигатель | 4 шт. | Японский серводвигатель Fuji (X ось 850 Вт, Ось Y 1300 Вт, ось Z 400 Вт) |
| Редуктор | 4 шт. | Motovario (Франция) | |
| Электронные компоненты | 1 шт. | Chint/Schneider (Франция) | |
| Линейные направляющие | 1 шт. | PEK (Италия) | |
| Рейки-шестерни | 1 шт. | T-win (Тайвань) |

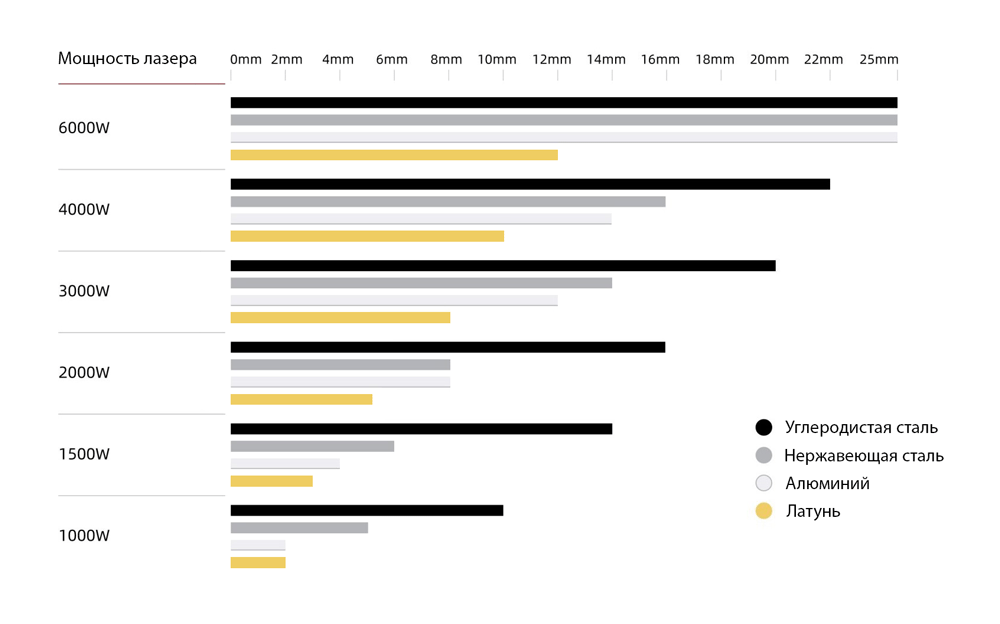

Pежущая способность
Образцы резки
