Станок широкоформатной лазерной резки серии GF — это профессиональное производственное оборудование компании HSG Laser, направленное на осуществление обработки листов металла. Конструкция оборудования рациональна и гарантирует успешный результат проделанной работы: высокопрочная модульная станина, сверхточные лазерные головки и цифровое управление.
Станок предназначен для работы с крупногабаритными листами и широко применяется в отраслях мостостроения, судостроения, строительства, вагоностроения и машиностроения. Возможно оснастить станок поворотной головкой для резки фаски.
Лазерные станки HSG-GF применяются для обработки листов из углеродистой и нержавеющей стали, алюминия, меди, цветных металлов и другое.
Особенности
- Сварная станина из углеродистой стали обладает пределом прочности в 500 МПа, а марганцевые примеси в ее составе препятствуют нагреву и предотвращают тепловую деформацию.
- Экструдированный портал из авиационного алюминия адаптирован к высоким нагрузкам и скоростям.
- Инновационная система вентиляции, расположенная по всему периметру станины, имеет специальную воздушную заслонку, которая открывается в зависимости от расположения режущей.
- Цифровая система управления осуществляется посредством ЧПУ, полностью автоматизируя производственный процесс и уменьшая трудозатраты.
- Редуктора и рейки WITTENSTEIN ALPHA (Германия).
- Японский cерводвигатель Panasonic.
- Электрокомпоненты Schneider.

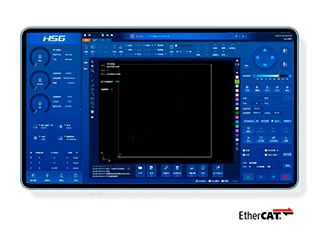

Числовое программное управление
Обеспечивает передачу данных по сети EtherCAT и отличается высокой скоростью и стабильностью. Совместим с несколькими графическими файлами, включая DXF, DWG, PLT И NC. Мониторинг основных компонентов осуществляется в режиме реального времени, а скорость реакции программы происходит за доли секунд. Система проста в управлении и богата функциями, благодаря чему даже неопытный пользователь сможет вырезать высококачественные образцы.

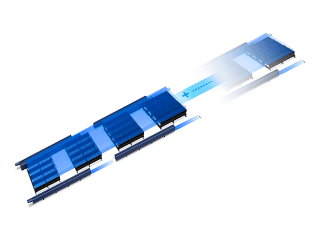

Сегментная модульная платформа станины
Модульная платформа, разработанная компанией HSG, легко разбирается и устанавливается без какого-либо влияния на производство. Станина станка состоит из нескольких секций и позволяет сращивать модули, изменяя размер рабочего стола по мере необходимости.

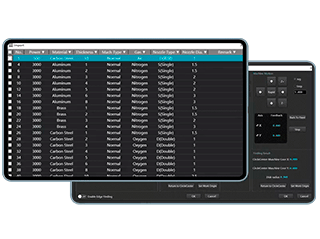

Обширная производственная база данных
Пользователи могут задействовать технологии резки из базы данных, в которой хранится более 2000 параметров обработки для различных материалов и толщин. Имеет множество технологий резки толстого листа, таких как воздушная резка, технология контррасточки, идеальная чистовая резка (PFC) и т.д. Возможно создание как единой, так и серийной программ резки.

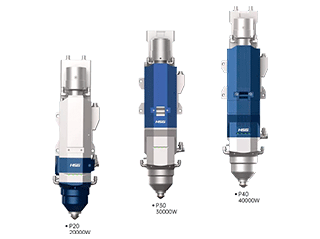

Лазерные режущие головки с автофокусом
Компания HSG разработала несколько мощных лазерных режущих головок на базе ЧПУ, которые оборудуются лазерным источником сверхвысокой мощности - 12-30 кВт. Благодаря этому даже в толстом листе металла можно создать сквозное отверстие за доли секунды.

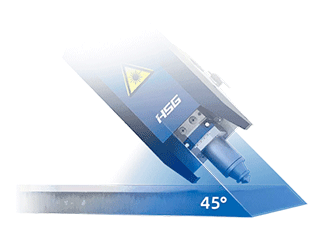

Обработка под различным углом наклона
Режущая головка серии P с системой ЧПУ HSG может выполнять резку под углом 0-45°, включая V-образные скосы, X-образные скосы, Y-образные скосы и т.д.
Технические характеристики
| Модель | G12025FA | G12035FA |
|---|---|---|
| Макс. скорость перемещения | 80 м/мин | 60 м/мин |
| Обрабатываемая площадь | 12100×2500 мм | 12100×3500 мм |
| Макс. несущая способность рабочего стола | 21060 кг | |
| Мощность лазера | 12-30 кВт | |
| Макс. ускорение | 0,5 g | |
| Точность позиционирования по X/Y осям | ±0,05 мм/м | |
| Лазерный источник | IPG/Raycus | |
| Система ЧПУ | ALPHA T (сенсорный) | |

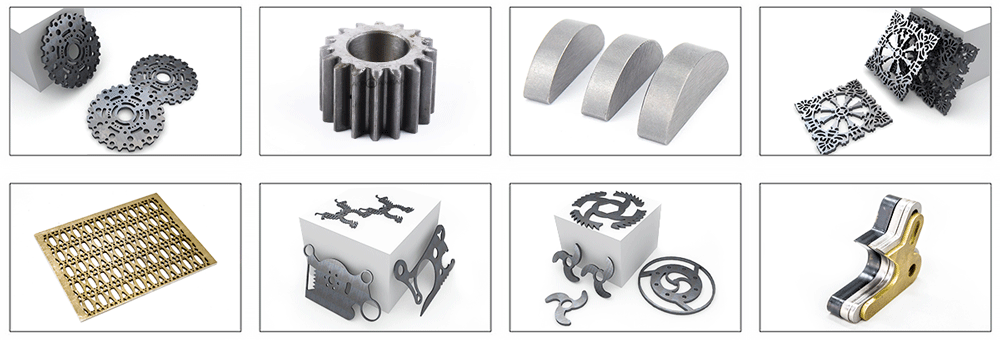

Образцы резки
