Труборезный станок серии TS — это профессиональное производственное оборудование, направленное на осуществление лазерной резки металлических труб различных форм и размеров. Конструкция трубореза интеллектуальна, безопасна и проста, обеспечивая эффективный результат, которого может достичь даже неопытный пользователь.

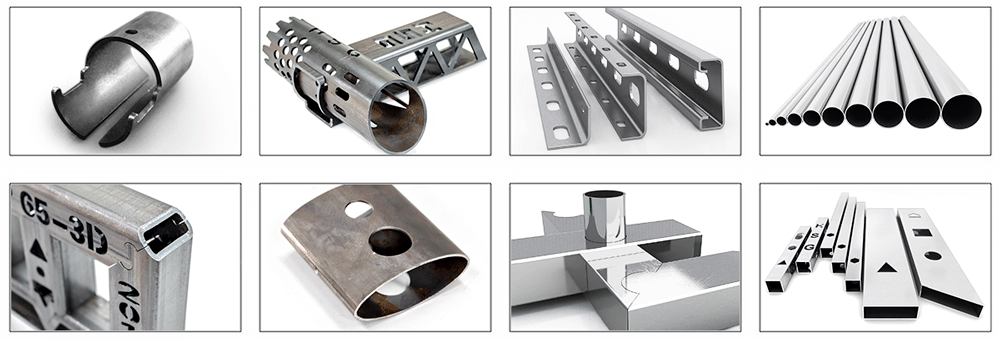

Лазерные станки HSG-TS имеют широкий диапазон обработки: круглых, квадратных, прямоугольных труб, угловой стали, швеллерной и Н-образной стали, а также различных труб специальной формы, включая треугольные, вогнутые, L-образные, C-образные профили и другое.
Особенности
- Сварная станина из углеродистой стали обладает пределом прочности в 500 МПа, а марганцевые примеси в ее составе препятствуют нагреву и предотвращают тепловую деформацию.
- Лазерная режущая головка собственной разработки HSG имеет высокоточный автофокус и функцию импульсной пробивки, благодаря чему, даже в толстом металле можно создать сквозное отверстие за доли секунды.
- Интеллектуальная технология зажима труб за счет цифровых пневматических патрон, регулирующих положение трубы в полностью автоматическом режиме, без необходимости ручной регулировки.
- Уникальные запатентованные технологии резки труб в воздухе и в поперечном направлении.
- Винтовой привод и направляющие HIWIN (Тайвань).
- Пневматическое управление SMC.
- Лазерный источник IPG или Raycus.
- Японский cерводвигатель Panasonic, Rexroth или SANYO DENKI.
- Электрокомпоненты Schneider.
Резка труб на высокой скорости

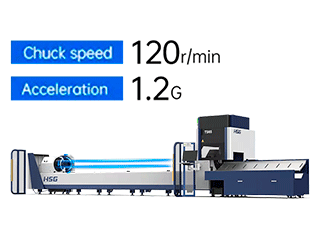

Патроны вращаются и перемещаются со скоростью 120 об/мин и 120 м/мин соответственно. Благодаря этому пользователи смогут насладиться быстрой резкой, стабильной работой и высокой производительностью.
Технология сращивания
Система управления предлагает 50+ видов шаблонов сращивания труб для удобства последующей сварки, например, сращивание наружной и внутренней головки квадратной трубы, тройника круглой трубы, прорезанных отверстий, шестигранника под углом 45°, углового железа, швеллеров и т.д.

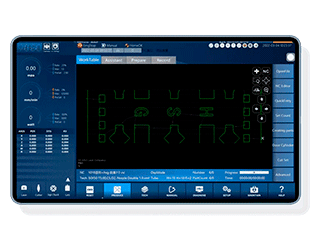

Система управления на базе ЧПУ
Система управления HSG-X9800 разработана компанией HSG Laser. Благодаря интеллектуальному и простому в эксплуатации сервису, она может предложить пользователям эффективные решения проблем сложной организации работ, низкой эффективности и высоких затрат.

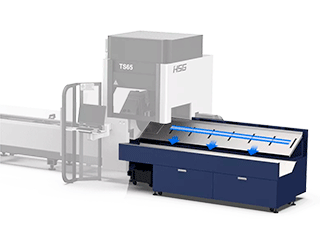

Автоматическое разгрузочное устройство
Высота поворотной плиты может быть отрегулирована пользователем вручную для разгрузки различных типов труб. Для защиты труб от механической деформации имеется вогнутая опорная рама.
Технические характеристики
| Модель | TS65 |
|---|---|
| Диапазон размеров круглой трубы | Ø 12 — 273 мм |
| Диапазон размеров профильной трубы | 12×12 — 200×200 мм |
| Максимальный вес для одной трубы | 200 кг |
| Мощность лазера | 3-6 кВт |
| Макс. ускорение | 1,2 g |
| Макс. скорость перемещения | 120 м/мин |
| Точность позиционирования по X/Y осям | ±0,03 мм/м |
| Точность репозиционирования по X/Y осям | ±0,03 мм/м |
| Лазерный источник | IPG/Raycus |
| Система ЧПУ | HSG-X9000 (сенсорный) |

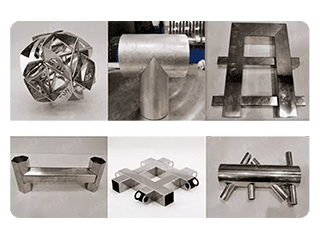

Образцы резки
