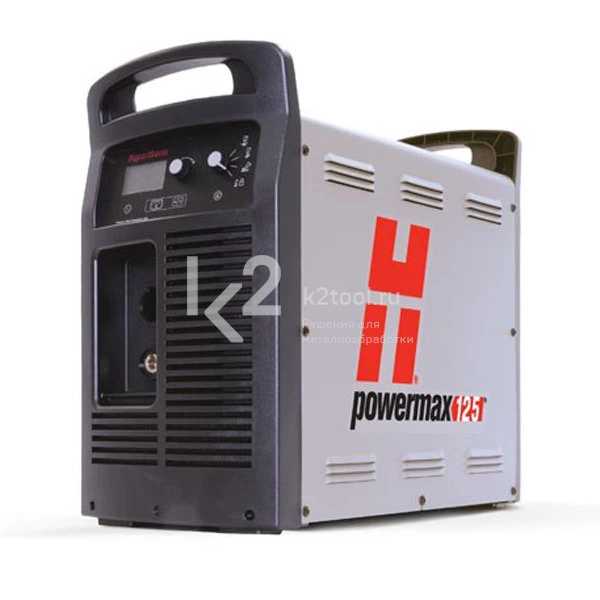

Благодаря максимальной мощности и производительности воздушно-плазменной резки система плазменной резки Powermax125 обеспечивает высокую скорость резки металлов большой толщины. Система может выполнять краткосрочные циклы резки и строжки в самых сложных заданиях и обеспечивает 100%-ный рабочий цикл, толщину механизированного прожига 25 мм и высокую скорость снятия металла при строжке. Кроме того, используя эту систему, Вы получите в свое распоряжение новейшие технологические разработки, такие как технология Smart Sense, которая позволяет автоматически регулировать давление газа. Резаки Duramax Hyamp исполнены в одиннадцати вариантах. Благодаря этому, систему можно использовать в широком диапазоне работ по ручной резке, автоматизированной резке в портативном варианте, резке с использованием координатного стола, резки в труднодоступных местах и роботизированной резки и строжки.
| Производительность
|
Толщина
|
Скорость резки
|
| Рекомендуемая
|
38 мм
|
457 мм/мин
|
| 44 мм
|
250 мм/мин
|
| Отрезная резка (ручная)
|
57 мм
|
125 мм/мин
|
| Прожиг*
|
25 мм
|
|
*Номинальная толщина прожига для ручной резки или при использовании автоматической системы регулировки высоты резака.
| Производительность
|
Скорость съема металла
|
Профиль кромки
|
| Типичная строжка
|
12,52 кг/ч
|
4,3-7,9×6,1-9,9 мм (Г×Ш)
|
*Фактические размеры профиля кромки от угла наклона резака, растяжения дуги и метода резки.
Виды обработки
- Контактная резка.
- Механизированная резка.
- Резка вровень.
- Резка мелких деталей.
- Строжка с максимальной чувствительностью.
- Строжка с максимальным снятием.
Технические характеристики
| Значения входного напряжения
|
400 В, 3-ф., 50/60 Гц
|
| Входной ток при 21,9 кВт
|
300/400/480/600 В, 38/36/31/24 А
|
| Выходной ток
|
30–125 А
|
| Номинальное выходное напряжение
|
175 В пост. тока
|
| Рабочий цикл при 40 °C
|
100 % при 125 А
|
| Напряжение холостого хода
|
305 В пост. тока
|
| Размеры с ручками
|
592×274×508 мм
|
| Масса с резаком 7,6 м
|
400 В, 48,9 кг
|
| Источник газа
|
Чистый, сухой, обезжиренный воздух или азот
|
| Рекомендуемые скорость потока и давление газа на входе
|
Резка: 260 л/мин при 5,9 бар
Строжка: 212 л/мин при 4,1 бар
|
| Длина входящего силового кабеля
|
3 м
|
| Тип источника тока
|
Инвертор — БТИЗ (биполярный транзистор с изолированным затвором)
|
| Требования к приводу двигателя
|
40 кВт для полного вывода 125 А
|
Стандартные конфигурации
Ниже приведены стандартные конфигурации систем, в которые входит источник тока, резак и рабочий кабель.
Конфигурации с ручным резаком 85°
| Провод
|
Источник тока с портом CPC и делителем напряжения
|
Источник тока с портом CPC, делителем напряжения и последовательным портом
|
| 7,6 м
|
059526
|
|
| 15,2 м
|
059527
|
|
Конфигурации с ручными резаками 85° и 15°
| Провод
|
Источник тока с портом CPC и делителем напряжения
|
| 7,6 м без выключателя
|
059528
|
| 15,2 м без выключателя
|
058572
|
Конфигурации с полноразмерным механизированным резаком 180°
|
|
Источник тока с портом CPC и делителем напряжения
|
Источник тока с портом CPC, делителем напряжения и последовательным портом
|
| Провод 7,6 м
|
| С выключателем
|
059530
|
|
| Без выключателя
|
|
059532
|
| Без выключателя с кабелями входов-выходов
|
|
059534
|
| Провод 15,2 м
|
| С выключателем
|
059531
|
|
| Без выключателя
|
|
059533
|
| Без выключателя с кабелями входов-выходов
|
|
059535
|
Конфигурации с полноразмерным механизированным резаком 180° и ручным резаком 85°
| Провод
|
Источник тока с портом CPC и делителем напряжения
|
| 7,6 м с выключателем
|
059529
|
*Конфигурации с дистанционным подвесным выключателем.
Конфигурации на заказ
Выберите источник тока, резак, комплект расходных деталей резака, рабочий провод и другие компоненты.
Варианты источника тока
|
|
Источник тока с портом CPC и делителем напряжения
|
Источник тока с портом CPC, делителем напряжения и последовательным портом
|
| 400 В
|
059486
|
059487
|
Начальные комплекты расходных деталей
|
|
Комплект
|
| Ручной резак
|
428099
|
| Механизированный резак
|
428100
|
| Механизированный резак с чувствительным к сопротивлению кожуху
|
428101
|
Варианты резаков
| Длина кабеля
|
Ручные резаки
|
Механизированные резаки
|
Роботизированные резаки
|
| 85°
|
15°
|
180°
|
Мини 180°
|
45°
|
90°
|
180°
|
| 4,5 м
|
|
|
059519
|
059514
|
|
|
|
| 7,6 м
|
059492
|
059495
|
059520
|
059515
|
059564
|
059565
|
059566
|
| 10,7 м
|
|
|
059521
|
059516
|
|
|
|
| 15,2 м
|
059493
|
059496
|
059522
|
059517
|
|
|
|
| 22,8 м
|
059494
|
059497
|
059523
|
|
|
|
|
| 45,7 м
|
059664
|
059665
|
|
059666
|
|
|
|
| Длина кабеля
|
Длинные резаки
|
| 0,6 м, 45°
|
0,6 м, 90°
|
1,2 м, 45°
|
1,2 м, 90°
|
| 4,5 м
|
|
|
|
|
| 7,6 м
|
059562
|
059563
|
059567
|
059568
|
| 10,7 м
|
|
|
|
|
| 15,2 м
|
059579
|
059580
|
059581
|
059582
|
| 22,8 м
|
|
|
|
|
| 45,7 м
|
|
059667
|
059668
|
|
*Провода резака длиной 45,7 м подходят для использования с системами Powermax125 с серийным номером 125-007944 или выше.
Кабели
| Длина кабеля
|
7,6 м
|
15,2 м
|
22,8 м
|
| Рабочие провода
|
| Ручной зажим
|
223292
|
223293
|
223294
|
| С-образный зажим
|
223298
|
223299
|
223300
|
| Кольцевая клемма
|
223295
|
223296
|
223297
|
| Управляющие кабели
|
| Дистанционный подвесной выключатель
|
128650
|
128651
|
128652
|
| ЧПУ, лепестковый разъем, делитель напряжения
|
228350
|
228351
|
|
| ЧПУ, лепестковый разъем, без делителя напряжения
|
23206
|
23279
|
|
| ЧПУ, D-образный разъем, делитель напряжения
|
223048
|
123896
|
|
| RS-485 Последовательная связь, без разъема
|
223236
|
223237
|
|
| RS-485 Последовательная связь, D-образный разъем
|
223239
|
223240
|
|
