Трубогибочный станок O+P CMS42
Трубогибочный станок O+P CMS42
Трубогибочный станок O+P CMS42
Цена по запросу
Добавить к заказуПерейти в корзину
Доставка

Доставка транспортной компанией до терминала в вашем городе.

Самовывоз со склада.

Оплата

Безналичными по счёту.

Оплата банковской картой и наличными.

Гарантия

1 год.

Собственный сервисный центр

Большой склад запчастей и расходников.

Артикул: CURCMS42
Страна происхождения: Италия

(совпадает с местонахождением производителя)

Трубогибочный станок O+P CMS42

Производитель: O+P Код товара: 10522 Оставить отзыв Задать вопрос Распечатать

Ручной трубогибочный станок CMS42 предназначен для работы с трубами из нержавеющей и углеродистой стали диаметром ∅ 6-42 мм и толщиной не более 4 мм.

Станок прост в эксплуатации, замена шаблона производится легко и быстро. Гидравлический привод управляется при помощи ручного насоса двойного действия с максимальным рабочим давлением в 250 бар. Цилиндр привода оснащен метрической шкалой и регулируемым фиксатором для упрощения процесса настройки.

Станок оборудован механическим концевым выключателем и стальной платформой с зажимными тисками, что позволяет использовать его в самых разных условиях.

Особенности

  • Ручное управление с мощным насосом двойного действия.
  • Быстрая замена шаблона и настроек позволит ускорить процесс гибки.
  • Стальная платформа и зажимные тиски упрощают процесс установки станка.
  • Простая конструкция обеспечивает удобство в эксплуатации и транспортировке.

Технические характеристики

Диаметр изгиба ∅ 6-42×4 мм
Макс. сила изгиба 7790 даН
Макс. рабочее давление 250 бар
Макс. усилие на рычаг насоса 53 кг при 250 бар
Диаметр цилиндра 63 мм
Диаметр штока 45 мм
Ход поршня 207 мм
Объем бака 1 л
Габариты 870×420×710 мм
Масса 48 кг

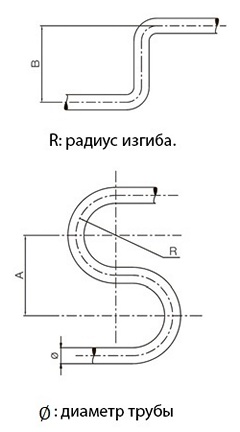

Радиус и угол изгиба трубогибочного шаблона

Стандартный гибочный шаблон
Диаметр трубы ∅ Средний радиус изгиба Макс. угол изгиба A B
6 мм 15 мм 170° 60 мм 70 мм
8 мм 16,5 мм 170° 60 мм 70 мм
10 мм 27,5 мм 170° 70 мм 115 мм
12 мм 32,7 мм 170° 80 мм 120 мм
14 мм 46 мм 170° 110 мм 180 мм
15 мм 46 мм 170° 110 мм 180 мм
16 мм 48 мм 170° 110 мм 180 мм
18 мм 48 мм 170° 110 мм 190 мм
20 мм 66 мм 160° 140 мм 230 мм
22 мм 66 мм 160° 140 мм 240 мм
25 мм 81,5 мм 160° 170 мм 270 мм
28 мм 81 мм 160° 180 мм 300 мм
30 мм 98,5 мм 150° 220 мм 300 мм
32 мм 101 мм 150° 220 мм 300 мм
35 мм 125,5 мм 120° 250 мм 440 мм
38 мм 116 мм 120° 250 мм 440 мм
42 мм 126 мм 120° 250 мм 440 мм
Газовый гибочный шаблон
Диаметр трубы ∅ Средний радиус изгиба Макс. угол изгиба A B
1/8" G (10,2 мм) 27,5 мм 170° 70 мм 115 мм
1/4" G (13,2 мм) 46 мм 170° 110 мм 180 мм
3/8" G (16,7 мм) 48 мм 170° 110 мм 180 мм
1/2" G (21,2 мм) 66 мм 160° 140 мм 240 мм
3/4" G (26,7 мм) 81 мм 160° 180 мм 300 мм
1" G (33,5 мм) 125,5 мм 120° 250 мм 440 мм
1 1/4" G (42,2 мм) 126 мм 120° 250 мм 440 мм
Гибочный шаблон Витворта
Диаметр трубы ∅ Средний радиус изгиба Макс. угол изгиба A B
1/4" (6,35 мм) 16,5 мм 170° 60 мм 70,1 мм
3/8" (12,7 мм) 27,4 мм 170° 70,1 мм 115 мм
1/2" (12,7 мм) 32,5 мм 170° 80 мм 120 мм
5/8" (15,8 мм) 47,8 мм 170° 110 мм 180 мм
3/4" (19 мм) 47,8 мм 170° 110 мм 180 мм
1" (25,4 мм) 81,3 мм 160° 170 мм 270 мм
1 1/4" (31,75 мм) 100,8 мм 150° 220 мм 300 мм
1 1/2" (38,1 мм) 115,8 мм 120° 250 мм 440 мм

Комплектация

  • Трубогибочный станок O+P CMS42.
  • Механический концевой выключатель, 1 шт.
