Профилегибочный станок MAC PBM-100

Трехвалковый станок PBM-100 предназначен для гибки металлического профиля различного типа в кольцо и овальные формы, а также формы с переменным диаметром.

Станок может работать в горизонтальном или вертикальном режиме. Функции кнопок панели управления перенастраиваются в зависимости от расположения станка.

Особенности

• PLC-контроллер позволяет выполнять операции в ручном, полуавтоматическом или полностью автоматическом режимах.
• Электродвигатель с тормозом, системой защиты от перегрузок и системой свето-звукового оповещения.
• Прецизионные подшипники и привод с планетарным редуктором.
• Непрерывное вращение валков с помощью одной кнопки.
• Функции кнопок панели управления перенастраиваются в зависимости от расположения станка.
• Режим ожидания экономит энергию и предотвращает работу машины вхолостую (таймер включения спящего режима может быть изменен, по умолчанию он составляет 60 секунд).
• Все станки имеют гарантийный срок 3 года.
• Соответствует стандарту CE.

Опора верхнего вала для предотвращения его изгиба

Двухосевые гидравлические направляющие ролики

Телескопические передние защитные листы

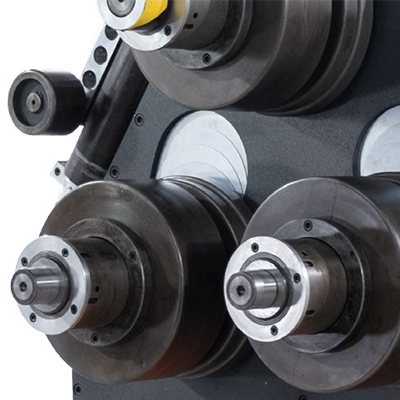

Валы большого диаметра сводят прогиб изделия к минимуму

Функция кругового шага для гибки спирали

Мобильная панель управления с сенсорным экраном 7"

Лампа внутреннего освещения

Скрытый энкодер записи движения поворота

Прочный корпус из конструкционной стали

Работа в вертикальном или горизонтальном режиме

Гидравлический двигатель на каждом из валов

Возможно использование планшетов и смартфонов

Технические характеристики

Тип профиля

		Габариты	Мин. диаметр	Тип валка
	Прямоугольный	30×50×3 мм 40×80×7 мм 50×100×5 мм	450 мм 800 мм 2000 мм	Стандартный + P
	Квадратный	50×50×3 мм 90×90×4 мм 100×100×6 мм	550 мм 2300 мм 2700 мм
	Круглый (трубка)	Ø48,4×2 мм Ø76,1×2 мм Ø114×2,5 мм	500 мм 800 мм 2000 мм	Специальный
	Круглый (труба)	Ø33,7×4 мм Ø60,3×6 мм Ø114×8 мм	450 мм 1000 мм 1200 мм
	Круглый	Ø40 мм Ø60 мм Ø70 мм	400 мм 600 мм 800 мм
	Полоса (на ребро)	50×10 мм 80×25 мм 120×30 мм	400 мм 500 мм 2000 мм	Стандартный
	Полоса (горизонтально)	70×10 мм 120×25 мм 180×40 мм	400 мм 550 мм 900 мм
	Квадратный	20×20 мм 40×40 мм 60×60 мм	400 мм 500 мм 900 мм
	Угол (наружу)	50×50 мм 70×70 мм 100×100 мм	700 мм 1100 мм 1500 мм
	Угол (внутрь)	50×50 мм 70×70 мм 100×100 мм	700 мм 1100 мм 1500 мм
	Тавр (наружу)	30 мм 100 мм	500 мм 900 мм
	Тавр (внутрь)	30 мм 100 мм	500 мм 900 мм
	Швеллер NPU (наружу)	NPU 65 NPU 100 NPU 200	450 мм 600 мм 1100 мм
	Швеллер NPU (внутрь)	NPU 65 NPU 100 NPU 200	500 мм 700 мм 1200 мм
	Швеллер INP (горизонтально)	NPI 200	1100 мм
	Швеллер INP (вертикально)	NPI 100	6000 мм

Указанные выше значения основаны на стали с пределом текучести 240 Н/мм².
P - специальные валки для получения более точного результата.

Комплектация

• Профилегибочный станок PBM-100.
• Панель управления.
• Комплект универсальных гибочных роликов.
• Инструкция по эксплуатации.

Дополнительные опции

• Система ЧПУ.
• Специальные валки для разных диаметров.
• Гидравлические направляющие ролики.
• Цифровой дисплей для гидравлических направляющих роликов.
• Гидросистема для задачи и поддержки кругового шага (для спиралей).
• Плавное изменение скорости.
• Система охлаждения масла.
• Система управления джойстиком.
• Система автоматизации с различным вольтажом и частотой.
