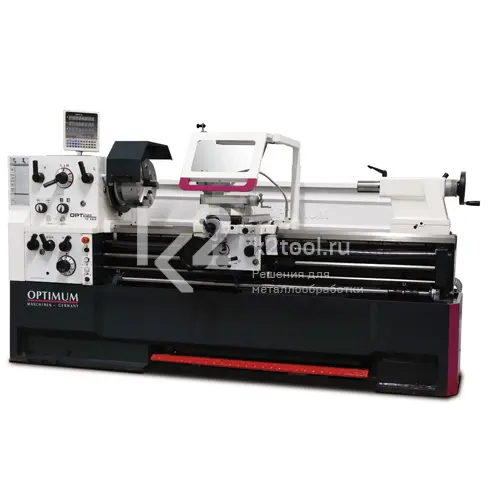

Токарный станок Optimum OPTIturn TH 5615D

Модель TH 5615D—токарно-винторезный станок, применяемый в условиях тяжелого машиностроения. Обладает высокой точностью и долговечностью. Обработка коротких конических и фасонных поверхностей выполняется при помощи поворота верхних салазок суппорта на ±90°. Резцы устанавливаются в 4-х позиционном резцедержателе. Установку призматических резцов с четырьмя гранями осуществляют при помощи резцедержателя 32 x 150, для других видов резцов применяется быстросменный резцедержатель SWH 7-C.

Особенности

• Основные узлы токарно-винторезного станка отлиты из чугуна, придающие хорошую жесткость и устойчивость к вибрациям.
• Рабочие поверхности шпинделя термически обработаны и отшлифованы на шлифовальных станках.
• Минимальное радиальное биения 0,015 мм.
• Токарные патроны соответсвуют DIN ISO 702-2.
• Установлено устройство цифровой индикации DPA 21, где отображаются действительные обороты шпинделя.
• Работа шестерен валов происходит в масляной ванне, что очень важно для увеличения плавности, бесшумности и длительности эксплуатационного периода.
• Изменение частоты вращения и скоростей подач, выполняется эргономичными рукоятками и переключателями.
• Кнопки включения и выключения токарно-винторезного станка имеют электрическую защиту.
• Блокировка главного выключателя.
• Для контроля нарезания резьбы на токарно-винторезном станке установлен датчик.
• Аварийная остановка производится ножной педалью.
•  Ручное перемещение по координатным осям выполняется при помощи маховиков с лимбами.
• Включение продольной автоматической подачи происходит рукояткой с четырьмя эксцентриковыми зажимами.
• Длинные заготовки и конуса на токарно-винторезном станке обрабатываются при помощи задней бабки, которую можно смещать на ±15°.
• Охлаждение инструмента и заготовки на станке организовано централизовано, благодаря системе подачи СОЖ. Для сбора и хранения отработанной жидкости предусмотрен бак.
• Для защиты глаз от стружки имеется большой прозрачный экран.
• Безопасность от внезапного включения токарно-винторезного станка и вращения патрона производится защитным кожухом с конечными выключателями.
• Дополнительное местное освещение производится станочным светильником.

Технические характеристики

Комплект поставки

• Вращающийся центр.
• Быстросменный картриджный резцедержатель SWH 7-С.
• Сменная державка 32х150 мм тип D — 1 шт.
• Оправка переходная КМ 7 — КМ 5.
• Упорный центр КМ 5.
• Неподвижный люнет, проходное отверстие макс. 165 мм.
• Подвижный люнет, проходное отверстие макс. 95 мм.
• Станочный светильник.
• Резбоуказатель.
• Система подачи СОЖ.
• Комплект сменных шестерен.
• Комплект обслуживающего инструмента.
• Руководство по эксплуатации на русском языке.
