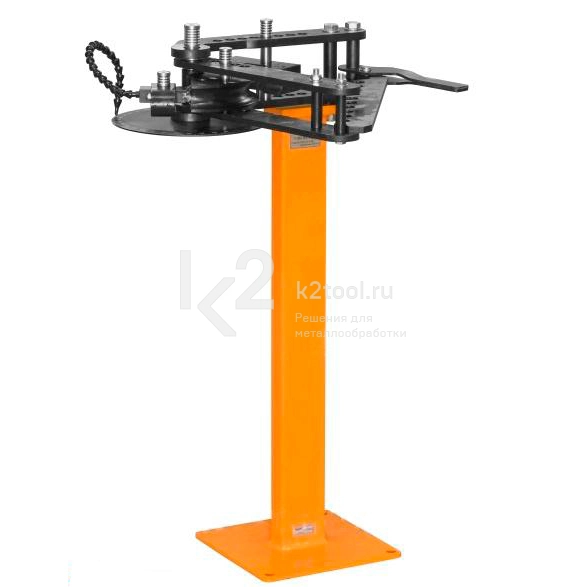

Stalex TB-3 -трубогиб для изгибания металлических изделий по заданному радиусу. Гибка трубы происходит вокруг штампа-шаблона, что обеспечивает точность изгиба трубы на заданный угол и с заданным радиусом. Стандартный набор штампов позволяет изготавливать множество вариантов гибки труб различной конфигурации и в разных плоскостях.
Станок предназначен для небольшого производства, слесарной мастерской или кузни. Широко применяется в сантехнических работах. Легко размещается в небольших помещениях, ангарах, гараже или на даче. Позволяет легко и дешево выполнить как разовые работы, так и мелкосерийное производство по гибке труб, профилей или проката. Компактные размеры и современные технические решения, применяемые в этой конструкции обеспечивает высочайшую производительность, при мобильности устройства.
Особенности
- Макс. угол гиба 0 - 120°. Возможно изготовление 180° под заказ.
- Макс. допустимые толщины стенки трубы для стали Q235. Q235 аналог - Ст3сп (Сталь конструкционная углеродистая обыкновенного качества).
- Для оправки трубы с диаметром 25,4 мм х R штампа 76,2 мм подойдет толщина стенки 3 мм.
- Для оправки трубы с диаметром 38,1 мм х R штампа 127 мм подойдет толщина стенки 3,5 мм.
- Для оправки трубы с диаметром 44,45 мм х R штампа 152,4 мм подойдет толщина стенки 3,75 мм.
Технические характеристики
| Макс. угол гибки | 120° (до 180° - под заказ) |
| Габариты упаковки | 980х340х360 мм |
| Масса | 67 кг |
Тип профиля
 Круг (труба)
|
Ø25,4 мм х R штампа 76,2 мм Ø38,1 мм х R штампа 127 мм Ø44,45 мм х R штампа 152,4 мм |
Оснастка
- Гибочный штамп: Ø25x25мм, R101.6 мм, 120°
Ø30x30мм, R114.3 мм, 120°
Ø40x40мм, R177.8 мм, 120°
Ø22мм, R76.2 мм, 120°
Ø22мм, R76.2 мм, 180°
Ø32мм, R101.6 мм, 120°
Ø32мм, R101.6 мм, 180°
Ø40мм, R152.4 мм, 180°
Ø44,45 мм, R152.4 мм, 180°
