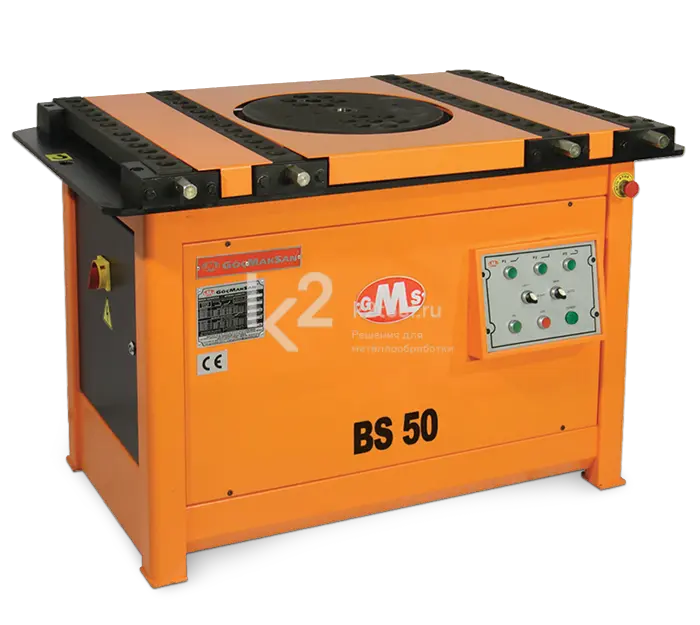

Электромеханический гибочный станок для арматуры Gocmaksan BS 50

Gocmaksan станок BS 50 - это оборудование, позволяющее эффективно загибать строительную сталь при помощи механической системы.

Подобные станки используются для холодной гибки арматурных прутков в конструкциях из бетона и железа. Они, как правило, применяются при умеренном климате. Устанавливаются на стройплощадках под навесом, в заводских цехах.

Привод рабочих органов (т.е. диска гибочного, на котором установлены центральный и гибочный пальцы) производится от электродвигателя с помощью мех. передачи. Сам процесс гибки арматуры происходит вокруг центрального пальца (либо с установленным роликом, либо без него). Гибочный палец перемещается по внешней поверхности самой арматуры, которая опирается на упорный штырь.

Рабочие органы, а точнее, их привод (реверс, включение, останов) управляются с помощью электрооборудования.

На станках устанавливается до 6 программ гибки.

Рабочие циклы являются дискретными. В каждый из них входят такие операции:

• Включение выключателя конечного (при использовании ножной педали);
• Вращение диска гибочного (на заранее заданный угол);
• Включение выключателя реверса;
• Возврат диска гибочного в исходное положение;
• Останов станка - включение кулачком конечного выключателя останова.

То есть вмешательство оператора будет нужно лишь для того, чтобы нажать педаль, др. рабочий процесс обеспечивается станком автоматически.

Приспособлением для гибки арматуры обеспечивается возможность гнуть несколько сразу стержней (число будет зависеть от диаметра).

В станке - несколько следующих узлов: редуктора, рамы, плиты, комплекты гнущих арматуру приспособлений, электрооборудование, управление педальное.

Максимальный диаметр прута арматуры

Технические характеристики

В комплект поставки входят:
