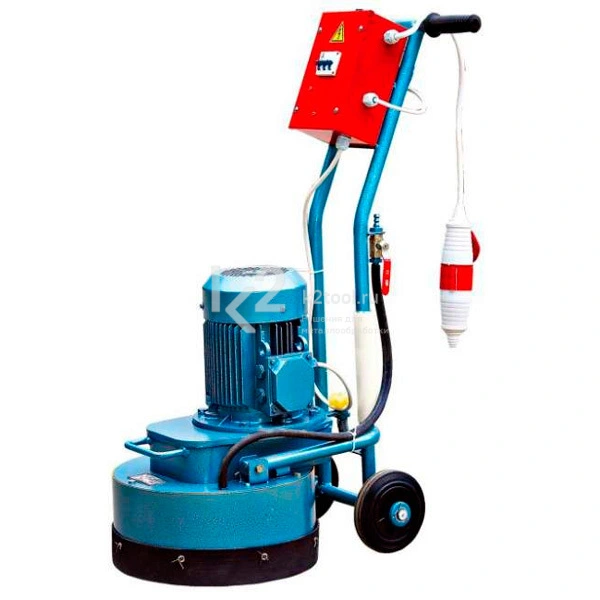

Машины мозаично-шлифовальные СО-313M с трехфазным приводом на 380 В, СО-313.1M с однофазным приводом на 220 В предназначены для шлифования монолитных покрытий из обычного и декоративного бетона при строительстве и реконструкции зданий и сооружений в промышленном и гражданском строительстве. Используются при выполнении небольших объемов работ и в труднодоступных местах.
Машина мозаично-шлифовальная состоит из редуктора, рамы, защитного кожуха, пульта управления, системы подачи жидкости в зону шлифования, планшайбы. Планшайба соединена через резиновую шайбу-амортизатор с траверсой, которая закреплена на валу редуктора. Наличие амортизатора обеспечивает равномерный износ сегментов и более плавную работу машины. Шлифование поверхностей производится тремя трехгранными абразивными сегментами, установленными в держателях, закрепленных на планшайбе и удерживаемых зажимами.
Машина позволяет производить обработку бетонных поверхностей шлифовальными сегментами или алмазными фрезами. Для установки кольцевых алмазных фрез применяются переходники, поставляемые по заявке потребителя. Величина зернистости абразивов и технология обработки полов зависят от конкретных условий. Подача воды в зону обработки осуществляется непосредственно от водопроводной сети подключением к крану через шланг. Защитный кожух служит для обеспечения безопасной работы машины и защищает от разбрызгивания шлама.
Транспортировка машины осуществляется при помощи ходовых колес. Кроме того, возможна переноска машины вручную. Для этого служит ручка и рукоятка рамы. Они же служат для строповки машины в случае транспортировки ее грузоподъемными механизмами.
Электрооборудование машин имеет блок УЗО (устройство защитного отключения), которое обеспечивает защиту двигателя от перегрузки, коротких замыканий, утечек тока на землю.
Многолетний опыт эксплуатация мозаично-шлифовальных машин СО-313M и СО-313.1M подтверждает их высокую надежность и функциональность.
Технические характеристики
Параметр
|
Значение
|
Производительность, м2/ч, не менее
при шлифовании (на 1 мм глубины шлифования)
|
18
|
Ширина обработки за один проход, мм, не менее
|
290
|
Частота вращения шлифовальных головок, об/мин
|
460
|
Высота абразивов, мм, не более
|
50
|
Электродвигатель, тип
|
АИР 90 L4 АИРЕ 100 S4
|
Электродвигатель, Мощность, кВт
|
2.2
|
Электродвигатель, Частота вращения вала, об/мин
|
1500
|
Электродвигатель, Напряжение, В
|
220
|
Габаритные размеры, мм, не более
|
1260 x 460 x 1000
|
Масса, кг, не более
|
82
|
