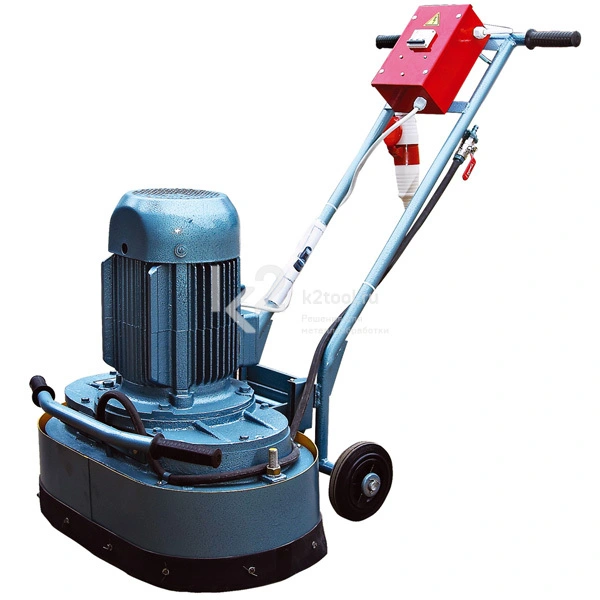

Машины мозаично-шлифовальные СО-307М предназначены для оттирки, шлифования и полирования монолитных покрытий из обычного и декоративного бетона, полирования покрытий из природного камня. Машины применяются в промышленном и гражданском строительстве.
Машины мозаично-шлифовальные СО-307М состоят из редуктора, электрооборудования, ходового устройства , защитного кожуха.
Шлифование поверхностей производится шестью трехгранными абразивными сегментами, установленными в держателях на двух планшайбах и удерживаемых кольцевыми зажимами.
На машины могут устанавливаться алмазные элементы кольцевые алмазные фрезы. Для их установки применяются переходники, поставляемые по заявке потребителя.
Применение алмазного инструмента позволяет в несколько раз увеличить ресурс комплекта состоящего из шести фрез.
Планшайбы соединены через амортизаторы (из листовой резины) с траверсами. Наличие амортизаторов обеспечивает равномерный износ сегментов и более плавную работу машины. Траверсы приводятся во вращение электродвигателем через шестеренчатый редуктор. Наличие в редукторе так называемой «паразитной» шестерни обеспечивает вращение траверс в разные стороны, что обеспечивает плавную работу машину и исключает силы увода ее в сторону.
К корпусу редуктора крепится ходовое устройство; пазы в кронштейне устройства позволяют машине по мере износа сегментов опускаться вниз относительно ходового устройства.
Подача воды или поверхностно-активной жидкости в зону обработки обеспечивается системой водоснабжения, расход воды или жидкости регулируется краном.
Защитный кожух обеспечивает безопасную работу машины и защищает от разбрызгивания шлама.
По строительному объекту машина транспортируется при помощи колес, установленных на ходовом устройстве. Переноска машины вручную осуществляется при помощи рукоятки ходового устройства и ручки.
Машины питаются от сети трехфазного переменного тока частотой 50 Гц и напряжением 380 В.
Электрооборудование машин имеет блок УЗО (устройство защитного отключения), которое обеспечивает защиту двигателя от перегрузки, коротких замыканий и утечек тока на землю.
Многолетний опыт эксплуатации мозаично-шлифовальных машин СО-307М на многих строительных площадках Белоруссии, России и стран СНГ подтверждает их высокую надежность и функциональность.
Технические характеристики
|
Параметр
|
Значение
|
|
Производительность, м2 /ч (не менее)
|
44
|
|
Ширина обработки за один проход, мм
|
600
|
|
Частота вращения шлифовальных головок, об/мин
|
460 ± 45
|
|
Высота шлифовальных сегментов, мм
|
50
|
|
Мощность привода, кВт
|
5,5
|
|
Номинальное напряжение,В
|
380
|
|
Число оборотов электродвигателя, об/мин.
|
1430
|
|
Габаритные размеры, мм
|
1 050 X 680 X 1 100
|
|
Масса,кг (не более)
|
160
|
