Преимущества и возможности:
- Компактные.
- Малый вес.
- Применяются в труднодоступных местах.
- Защищены от выброса плунжера.
- Кольцо, защищающее от грязи.
- Плоская опора защищает от повреждений плунжера.
- Плоская опора легко заменяется на наклонную для нецентрированного груза.
Технические характеристики
| HSC 10 S 5 | HSC 20 S 5 | HSC 30 S 5 | HSC 50 S 5 | HSC 100 S 5 | |
| Артикул | 100.112.0164 | 100.112.171 | 100.112.176 | 100.112.178 | 100.112.172 |
| Обновленная модель | 100.112.300 | 100.112.301 | 100.112.302 | 100.112.303 | 100.112.304 |
| Рабочее давление, бар/МПа | 720 / 72 | 720 / 72 | 720 / 72 | 720 / 72 | 720 / 72 |
| Грузоподъемность, т | 10 | 20 | 30 | 50 | 100 |
| Длина хода, мм | 50 | 50 | 50 | 50 | 50 |
| Высота в закрытом положении, мм | 100 | 103 | 106 | 117 | 141 |
| Мощность, кН/т | 99,8 / 10,2 | 203,6 / 20,8 | 318,1 / 32,4 | 510,4 / 52 | 1030,6 / 105,1 |
| Объем масла, см3 | 69 | 141 | 221 | 354 | 141 |
| Эффективная площадь давления, см2 | 13,9 | 28,3 | 44,2 | 70,9 | 143,1 |
| Вес, кг | 2,9 | 5,5 | 6,1 | 9,7 | 22,2 |
| Рекомендуемая модель насоса | HTW 300 B | HTW 300 B | HTW 300 B | HTS 550 A | HTW 1800 B |

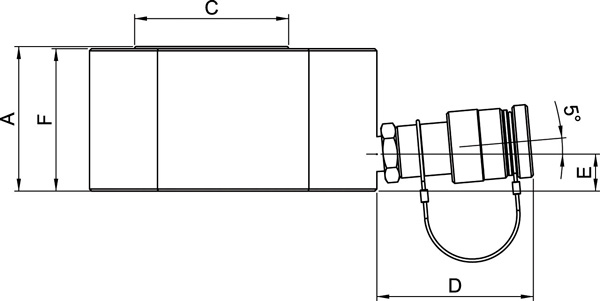

Размеры
| HSC 10 S 5 | HSC 20 S 5 | HSC 30 S 5 | HSC 50 S 5 | HSC 100 S 5 | |
| A, мм | 100 | 103 | 106 | 117 | 141 |
| B/B2, мм | 70 | 98 | 104 | 128 | 173 |
| C, мм | 36 | 60 | 62 | 75 | 110 |
| D, мм | 77 | 77 | 76 | 76 | 76 |
| E, мм | 15 (5°) | 15 (5°) | 19 | 19 | 24 |
| F, мм | 99 | 102 | 105 | 116 | 139 |
| I1/I2 | - | - | - | - | I2 |
|
|||||
