HM-60L — кромкофрезерный станок для обработки кромок листового металла под сварку с металлических листов толщиной 8-60 мм. Подходит для работы с заготовками из углеродистой стали, меди и алюминиевых сплавов, отлично справляется с заготовками малого и среднего размера.
Вариация данной модели HM-60S оснащена плавной регулировкой частоты вращения шпинделя и может обрабатывать заготовки из нержавеющей стали.
Угол фаски 0-90°
Ширина фаски до 56 мм
Диаметр снятия фаски от 23 мм
Особенности
- Несущая конструкция выполнена из прочной стали.
- Простота эксплуатации и высокая производительность.
- Механизированная подача с полиуретановыми роликами.
- Поверхность после фрезеровки с шероховатостью Ra 3.2-6.3.
- Низкий уровень энергопотребления и шума, высокая безопасность.
- Возможность обработка листов толщиной 8-60 мм с углом обработки 0-90°.

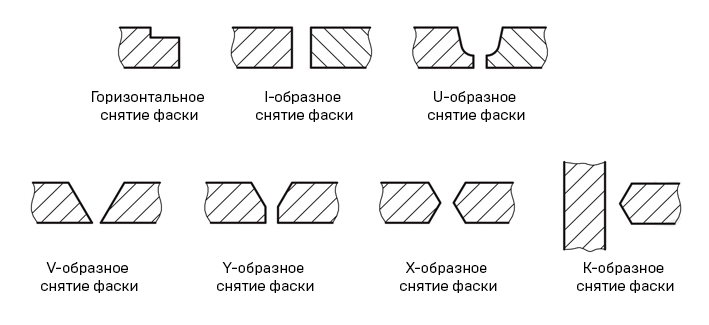

- Разделка под различные формы фаски, возможность торцевания и фрезеровки плоскостей.
- При обработке крупных листовых заготовок самостоятельно перемещается вдоль листа.
- Бесступенчатая регулировка скорости.
Технические характеристики
| Потребляемая мощность | 4400 Вт |
| Параметры питания | 380 В (50 Гц) |
| Угол фаски | 0-90° |
| Макс. ширина фаски | 0-56 мм |
| Макс. толщина заготовки | 8-60 мм (возможно настроить на 6 мм) |
| Мин. длина заготовки | 300 мм |
| Мин. ширина заготовки | 150 мм |
| Cкорость реза | 0-1500 мм/мин |
| Частота вращения шпинделя | 1050 об/мин |
| Скорость подачи | 200-700 мм/мин |
| Габариты | 860×730×1270 мм |
| Масса | 218 кг |
| Масса упаковки | 273 кг |
Технические данные
| Фаска под углом 40° на стальной заготовке (Q235-A) толщиной 60 мм | |
| Номер прохода | Ширина фаски |
| 1 | 12-15 мм |
| 2 | 20-23 мм |
| 3 | 30-33 мм |
| 4 | 40-43 мм |
| 5 | 47-50 мм |
| 6 | 52-56 мм |
| 1 | Панель управления | 10 | Тележка |
| 2 | Маховик подачи | 11 | Двигатель |
| 3 | Прижимные ролики | 12 | Устройство подачи |
| 4 | Ручки | 13 | Двигатель подачи |
| 5 | Верхние прижимные ролики | 14 | Опорная стойка |
| 6 | Нижние прижимные ролики | 15 | Электрошкаф |
| 7 |
Маховик фиксации |
16 | Сетевая розетка |
| 8 | Маховик подъема | 17 | Колеса |
| 9 | Контейнер для стружки |
Комплектация
- Кромкорез для снятия фаски.
- Фрезерная головка.
- Ящик для инструментов.
- Комплект шестигранных ключей.
- Ключ накидной, 13×17 мм.
- Колёса для станка, 4 шт.
- Винты для установки колёс - M6, 16шт.
- Набор сменных пластин, 5 шт.
- Винты для сменных пластин, 5 шт.
- Кабель YC 30*2,5 мм 450/750 В, 10 м.
- Руководство по эксплуатации.
