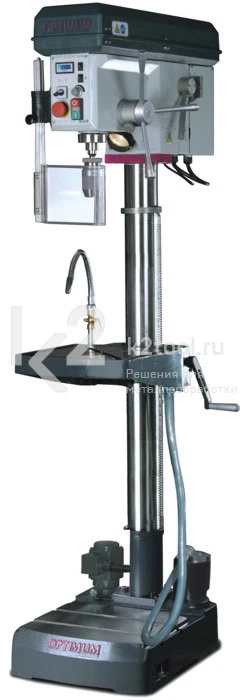

Вертикальный сверлильный станок для ответственных работ с бесступенчатым регулированием оборотов шпинделя 35-5600 об/мин.
Особенности
- Жесткая надежная конструкция с толстостенной чугунной колонной и массивным основанием.
- Шпиндель с высокоточными шарикоподшипниками с радиальным биением менее 0,020 мм.
- Управление оборотами с помощью потенциометра.
- Цифровая индикация оборотов шпинделя.
- Правое / левое направление вращения шпинделя.
- Регулируемый упор глубины сверления.
- Длинная, эргономичная рукоятка подачи пиноли.
- Легкая смена инструмента посредством встроенного выталкивателя.
- Рабочий стол с диагональными Т-образными пазами вращается на 360° вокруг собственной оси.
- Надежный зубчатый механизм перемещения стола с двойным эксцентриковым зажимом.
- Основание оснащено двумя Т-образными пазами для закрепления высоких заготовок без использования стола.
- Электродвигатель и панель управления класса защиты IP54 с отдельной аварийной кнопкой.
- Подвижный защитный экран и кожух ременной передачи с конечным выключателем.
- Встроенный станочный светильник.
Ременная передача
Высококачественные ремни GATES и шлифованные алюминиевые шкивы.
Встроенный выталкиватель
Легкая смена инструмента посредством встроенного выталкивателя.
Подача СОЖ
Подача СОЖ в зону резания.
Привод шпинделя
Коллекторный бесщеточный двигатель, высокая мощность, постоянный крутящий момент.
Технические характеристики
| Параметры питания | 220 В ~50 Гц |
| Мощность | 1,5 кВт |
| Макс. диаметр сверления в стали | 28 мм |
| Макс. диаметр продолжительного сверления в стали | 24 мм |
| Конус шпинделя | КМ3 |
| Вылет оси шпинделя | 200 мм |
| Перемещение пиноли | 105 мм |
| Частота вращения шпинделя | 35-5600 об/мин |
| Кол-во скоростей | 12 |
| Габариты сверлильного стола | 340×360 мм |
| Ширина Т-пазов | 14 мм |
| Кол-во Т-пазов | 2 |
| Расстояние между Т-пазами | 100 мм |
| Макс. расстояние от шпинделя до стола | 860 мм |
| Габариты основания | 320×320 мм |
| Макс. расстояние от шпинделя до основания | 1275 мм |
| Диаметр колонны | 92 мм |
| Габариты | 700×475×1755 мм |
| Масса | 141 кг |
Комплектация
- Быстросменный сверлильный патрон (0-16 мм) В16.
- Переходная оправка КМ3-В16.
- Зажимный сухарь для Т-образных пазов
- Руководство по эксплуатации на русском языке.
