Шлифовальный станок NS Maquinas TR120

Станок TR120 предназначен для зачистки, снятия фаски, скругления кромки и финишной обработки боковых поверхностей плоских металлических заготовок.

TR120 предлагает множество вариантов для решений любых производственных нужд:

• До 3 шлифовальных ленточных станций (Z);
• Дополнительная щеточная станция с лепестковыми кругами (L);
• Расположение абразивных головок горизонтально и/или под углом 45° (X);
• Автоматизированная система с автоподачей и определением ширины заготовки (H);
• Версии для сухого (TR120) или мокрого шлифования (TRW120).

Особенности

• Абразивные головки колеблются по всей ширине ленты, что обеспечивает постоянный износ абразива и меньший нагрев материала.
• Лепестковые круги вращаются во встречном направлении, что создает круглую кромку сверху и снизу материала.
• Угол наклона абразивной головки может быть как +45° для шлифования верхней кромки заготовки, так и -45° для шлифования нижней кромки.
• Шлифовальные станции можно расположить по обеим сторонам от заготовки для шлифования всех граней за один проход.
• Версия станка с мокрым шлифованием позволит избежать перегрева или деформации поверхности материала.


Осциллирующие абразивные головки.



Расположение головок под углом 45°.



Панель управления для настройки всех параметров.



Лепестковые круги для снятия фаски с острых краев после шлифования.



Равномерное давление прижимных роликов по всей длине заготовки.



Маховик для регулировки прижимных роликов под ширину заготовки.

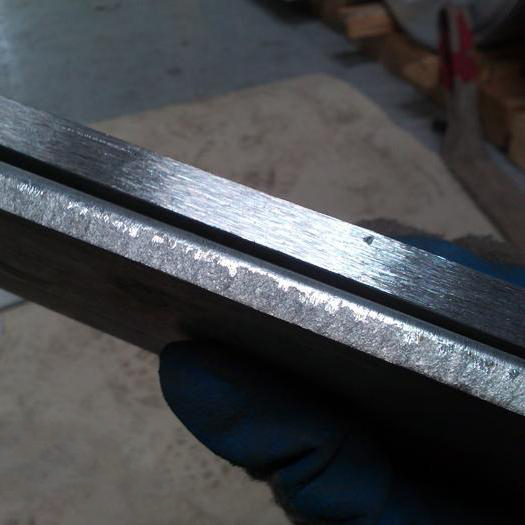

Примеры работ

Технические характеристики

* Для модели TR120 3Z.
